Замена светодиодов заднего велосипедного фонаря 5 LED 6 Mode
Фонарь, описанный в этом руководстве, продаётся под разными торговыми марками, но на самом деле является безымянным и не имеет явных обозначений на упаковке. Это руководство полезно для замены неисправных светодиодов и настройки цветов светодиодов. Конкретное руководство демонстрирует настройку цветов, но процесс их замены идентичен.
Обратите внимание, что рассматриваемый тип не имеет на устройстве фирменного наименования и продаётся под различными вымышленными марками.
Шаг 1
Подготовьте необходимые инструменты
Шаг 2

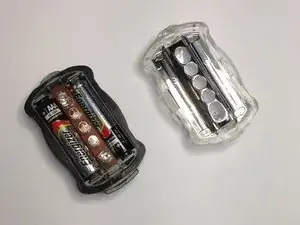

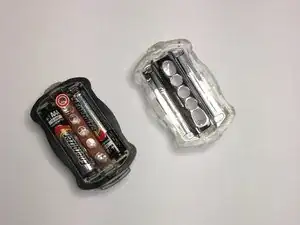

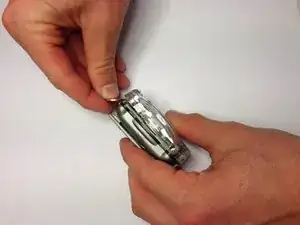

Вставьте монету или любой плоский предмет в край крышки фонаря
Подденьте крышку, пока она не ослабнет
Шаг 3

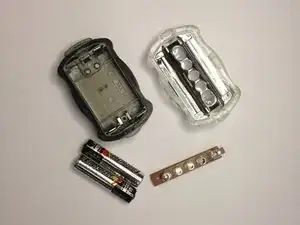

Выверните единственный винт Phillips #00, который удерживает плату
Извлеките обе батарейки AAA
Шаг 4

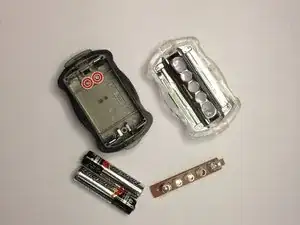

Выверните оба винта Phillips #00, удерживающие клипсу
Снимите клипсу плоским предметом
При снятии клипсы кнопка выпадет. Не потеряйте её!
Шаг 5

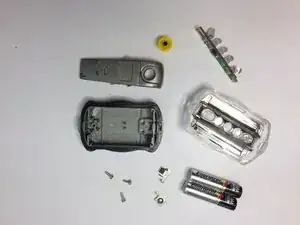

Поздравляем! Вы завершили разборку устройства!
Шаг 6

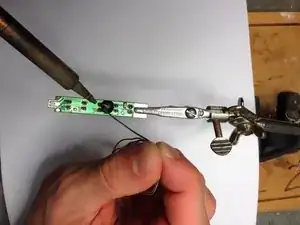

Разогрейте паяльник
Припаяйте жало паяльника канифолью/припоем
Нанесите небольшое количество припоя на жало
Протрите жало по влажной губке

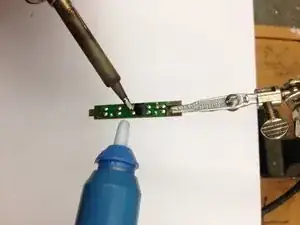

Коснитесь жалом паяльника паяных выводов светодиода, чтобы расплавить припой
Наложите оплётку для выпаивания, чтобы впитать припой
В этом руководстве использовался отсос для припоя вместо оплётки. Оплётка дала бы лучший результат.
Шаг 7
Когда вы удалите достаточное количество припоя, снимите светодиод
Шаг 8

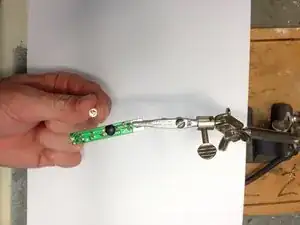

Установите новый светодиод в свободные отверстия

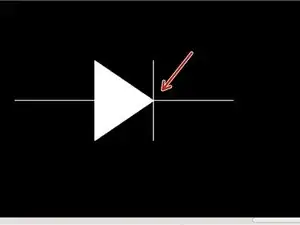

Светодиод должен перекрывать графическое обозначение на плате, а плоский край светодиода должен совпадать с наконечником символа диода, указанным стрелкой
Если светодиод не держится, можно зафиксировать его лентой с противоположной стороны платы
Разогрейте трассу на плате и вывод светодиода паяльником
Каждый раз после поднимания паяльника протирайте жало по влажной губке
Нанесите припой на вывод, пока отверстие полностью не заполнится припоем
Шаг 9
Соберите устройство в обратном порядке разборки

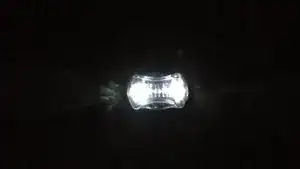

Теперь у вас настроенный велосипедный фонарь или рабочий светодиод!
Мы заменили средний светодиод на синий, а два крайних на белые. Мы установили фонарь на последний режим. Наслаждайтесь!
Некоторые цвета светодиодов могут быть незаконны для задних велосипедных фонарей. Используйте на свой страх и риск или для другой цели!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
