Разборка велосипедной лампы Axa Security Greenline

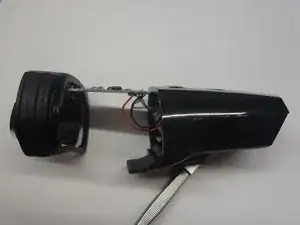

Для открытия корпуса лампы сначала нужно снять черную крышку на фронтальной стороне. Это та часть, которая закрывает винты, к которым нужно будет добраться в первую очередь. К сожалению, она приклеена в некоторых местах. Лучше использовать прочный пластиковый инструмент, чтобы не сломать пластик (как это произошло у меня).

Также начинайте с боку, а не с фронта, чтобы избежать повреждения линзы.

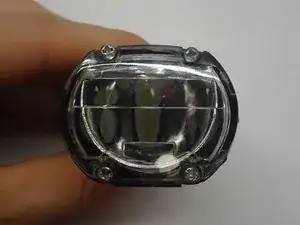

Снимите четыре винта, которые крепят линзу к радиатору LED.

На этом изображении показаны четыре винта, которые крепят пластиковую заднюю крышку к центральной металлической раме. Также снимите их.

Черный провод должен быть припаян к "GND".

Красный провод принадлежит месту, где указано "Bat.+"

Теперь вы можете вынуть основную плату. Будьте осторожны, чтобы не оторвать другие мелкие провода. Также следите за тем, чтобы не короткое замыкание батареи LiPo (1s2P 1000mAh).

Провода с прозрачной изоляцией предназначены для зарядного соединения. Когда вы все припаяли обратно на место, вставьте печатную плату обратно поверх батареи. Обратите внимание на крошечную пластиковую деталь выключателя, которая должна быть на своем месте в оранжевом силиконовом чехле, и легко может выпадать.

Не применяйте силу для установки платы, иначе вы, вероятно, порвёте другой кабель. Как только все будет на месте, протестируйте освещение (проверьте свет И процесс зарядки!) перед тем, как закрутить все обратно.

Наконец, приклейте черную крышку линзы назад. Не użyвайте слишком много клея на случай, если вам нужно будет снова открыть лампу позже. Также будьте осторожны, чтобы не прикоснуться к линзе с клеем на ваших пальцах! Хорошо подойдет кусок скотча в качестве защитного покрытия, пока клей не высохнет.
