Замена задней камеры PlayStation Vita

Выключите устройство и извлеките карту памяти.

Используя отвертку Phillips #00, удалите четыре винта длиной 6,4 мм на задней панели корпуса.

Используя ноготь или лопатку, откройте крышку разъема для аксессуаров на верхней части устройства.

Используя отвертку Phillips #00, удалите два винта длиной 5,4 мм, скрытых под крышкой разъема для аксессуаров.

Удалите два винта Phillips #00 длиной 5,4 мм, расположенных внизу устройства возле порта зарядки.

Начиная с боковых сторон устройства, используйте пластиковое устройство для вскрытия, чтобы отделить переднюю и заднюю части корпуса.

Продолжайте аккуратно поддевать корпус, медленно перемещаясь по его периметру.

Передняя и задняя части корпуса всё ещё соединены проводами. Если резко отделить корпус, можно повредить соединения.

Аккуратно разъедините две части корпуса, следя за соединениями шлейфов аккумулятора и контроллера сенсорного экрана, которые соединяют обе части корпуса.

Используя лопатку, отсоедините шлейф контроллера сенсорного экрана, аккуратно поддев разъем.

Освободите шлейф аккумулятора, аккуратно поддев разъем лопаткой.

Разъедините переднюю и заднюю части корпуса.

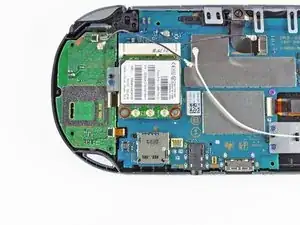

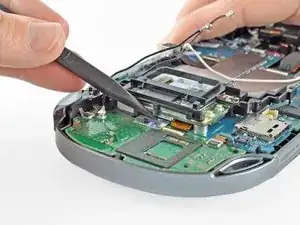

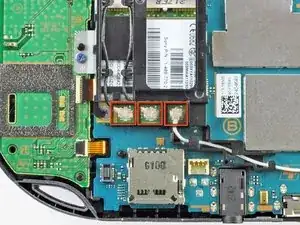

Используя острый конец лопатки, отсоедините три разъема антенных кабелей, находящихся сверху на плате беспроводной связи.

Отведите антенные кабели таким образом, чтобы они не мешали снятию крышки платы беспроводной связи. Отложите провода в сторону.

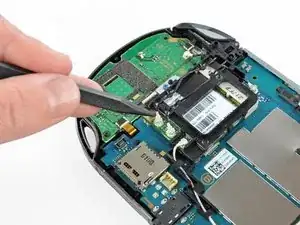

Зацепите лопаткой за язычок на крышке платы беспроводной связи и освободите его.

Отделите и снимите крышку платы беспроводной связи.

Удалите два винта Phillips #00 длиной 4,4 мм, крепящих плату беспроводной связи.

Плата беспроводной связи естественным образом приподнимется под углом.

Извлеките плату беспроводной связи.

Подденьте лопаткой корпус правой кнопки плеча и отложите его в сторону.

Снимите прозрачную пластиковую крышку правой кнопки плеча.

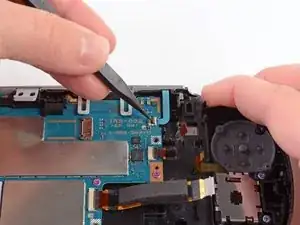

Освободите разъем шлейфа правой кнопки плеча, аккуратно поддев язычок лопаткой.

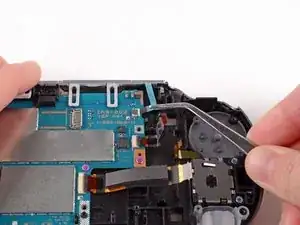

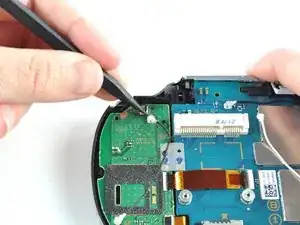

Используя пинцет, выдвиньте шлейф из разъема.

Используя лопатку, аккуратно подденьте правую кнопку плеча, отделяя её от слабого клеевого соединения с корпусом.

Используя острый конец лопатки, отсоедините антенный кабель на плате правой кнопки.

Удалите антенный кабель.

Подденьте лопаткой и освободите ZIF-разъем на плате правой кнопки.

Аккуратно извлеките шлейф из разъема. Отложите шлейф в сторону.

Освободите язычок на разъеме небольшого шлейфа, поддев его лопаткой.

Используя пинцет, аккуратно извлеките шлейф из разъема. Отложите шлейф в сторону.

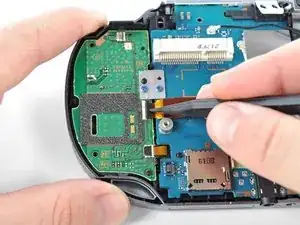

Удалите два винта Phillips #00 длиной 5,0 мм, крепящих металлическую скобу, которая фиксирует плату правой кнопки к материнской плате.

Снимите металлическую скобу, при необходимости поддев её лопаткой.

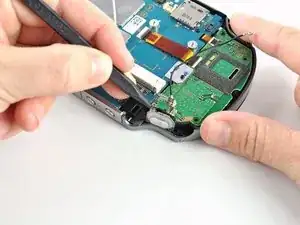

Используя лопатку, подденьте плату правой кнопки, поднимая её с нижнего правого угла.

Аккуратно поднимите плату правой кнопки.

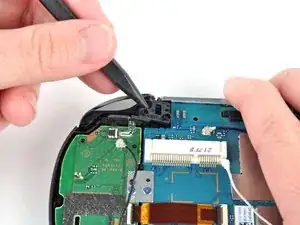

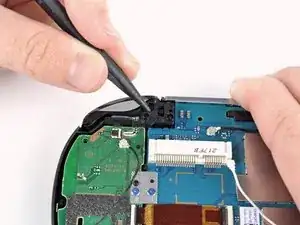

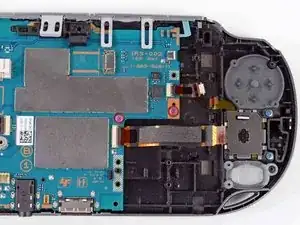

Отогните корпус левого плечевого переключателя с помощью лопатки.

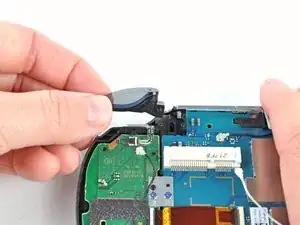

Снимите корпус левого плечевого переключателя.

Снимите прозрачную пластиковую крышку левого плечевого переключателя.

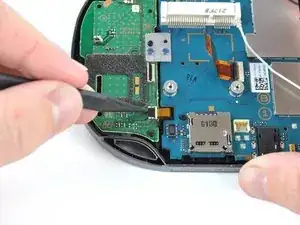

Откройте разъём ленточного кабеля левого плечевого переключателя, отогнув фиксатор лопаткой.

Будьте осторожны — не сломайте этот маленький чёрный фиксатор!

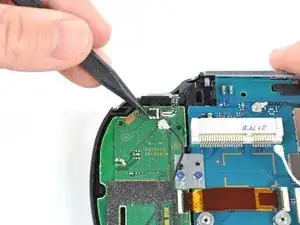

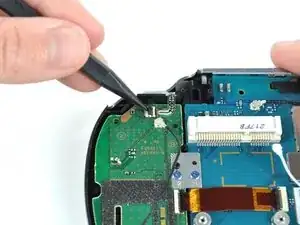

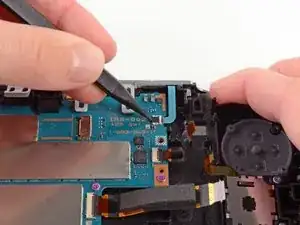

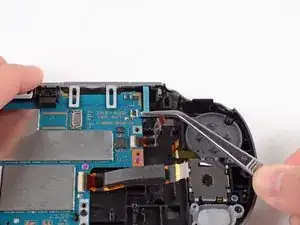

Пинцетом выведите кабель из разъёма. Не тяните за чёрный фиксатор! Вместо этого потяните тонкий гибкий кабель в сторону от разъёма (на изображении — влево).

Аккуратно отогните левый плечевой переключатель от лёгкого клея, которым он прикреплён к корпусу, с помощью лопатки.

Лопаткой поднимите и отпустите фиксатор разъёма ZIF, расположенного на модуле считывателя карты SIM.

Осторожно вытяните ленточный кабель из разъёма ZIF и отложите его в сторону.

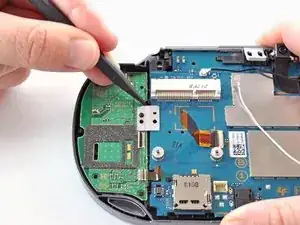

Лопаткой отпустите фиксатор между модулем считывателя карты SIM и задней частью корпуса.

Снимите модуль считывателя карты SIM с задней части корпуса.

Отпустите пластиковый фиксатор разъёма маленького гибкого кабеля, отогнув его лопаткой.

Пинцетом аккуратно извлеките маленький гибкий кабель из разъёма и отложите его в сторону.

Лопаткой поднимите фиксатор большого разъёма ZIF.

Осторожно вытяните гибкий кабель из разъёма ZIF и отложите его в сторону.

Отсоедините белый кабель антенны Wi-Fi с помощью лопатки.

Снимите кабель антенны Wi-Fi.

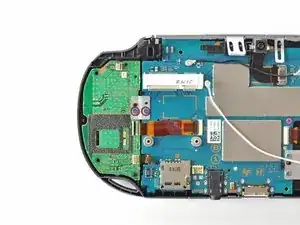

Отвёрткой Phillips #00 открутите шесть винтов на двух металлических скобах:

Два синих винта длиной 5,0 мм на Г-образной скобе, фиксирующей верхнюю левую плату кнопок к материнской плате.

Четыре синих винта длиной 5,0 мм на квадратной скобе, фиксирующей нижнюю левую плату кнопок к материнской плате.

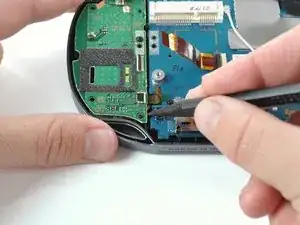

Начиная с верхнего левого угла, лопаткой отогните и снимите плату левых кнопок.

Острым концом лопатки отогните и отсоедините кабель антенны GPS от материнской платы.

Снимите кабель антенны GPS.

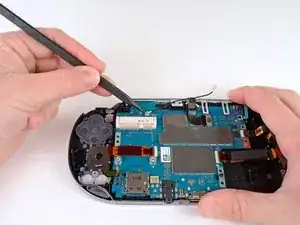

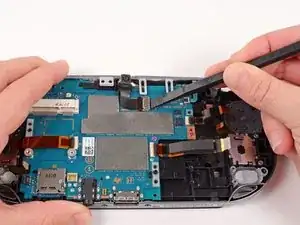

Откройте разъём ленточного кабеля камеры, отогнув фиксатор лопаткой.

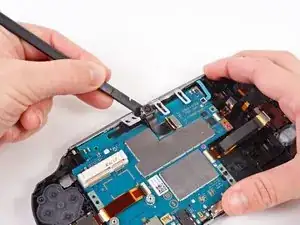

Аккуратно отогните камеру лопаткой.

Подведите лопатку под камеру и вдоль ленточного кабеля камеры, отделяя её от клея и освобождая камеру.

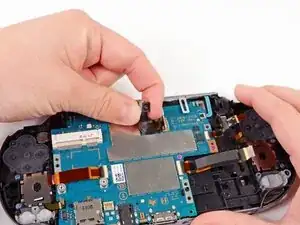

Осторожно приподнимите и снимите камеру, выведя ленточный кабель из разъёма.

Отвёрткой Phillips #00 открутите винт длиной 6,3 мм под камерой.

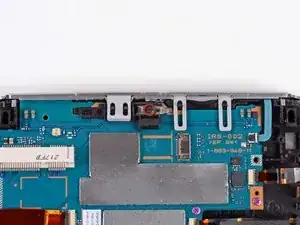

Приподнимите и снимите металлическую скобу камеры.

С помощью лопатки поднимите и отпустите фиксатор синего разъёма ленточного кабеля.

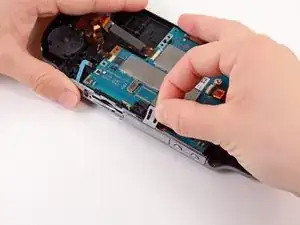

Пинцетом аккуратно вытяните синий гибкий кабель питания из разъёма и отложите его в сторону.

Отвёрткой Phillips #00 открутите два розовых винта длиной 4,4 мм, крепящих материнскую плату.

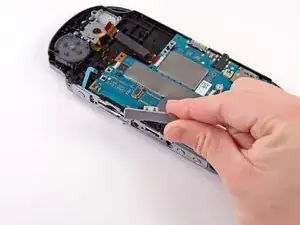

Аккуратно снимите резиновый язычок крышки разъёма для игры с пластиковых штырей корпуса.

Снимите крышку разъёма для игры.

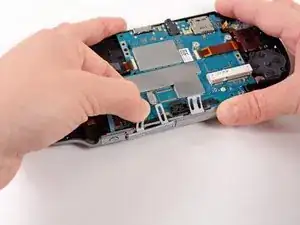

Осторожно снимите резиновую накладку крышки разъёма для аксессуаров с пластиковых штырьков корпуса.

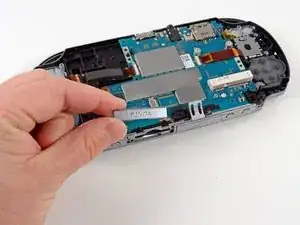

Снимите крышку разъёма для аксессуаров.

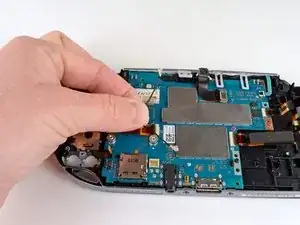

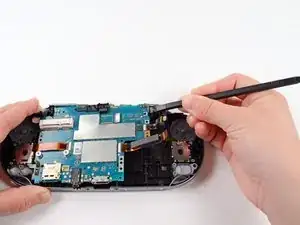

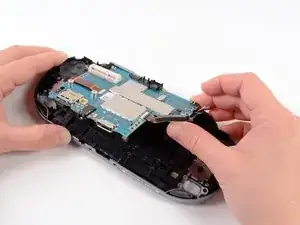

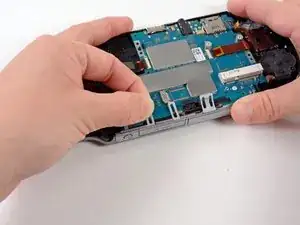

Начиная с верхнего правого угла, воспользуйтесь лопаткой, чтобы осторожно поднять материнскую плату из сборки корпуса.

Материнская плата всё ещё соединена с корпусом кабелем, подключённым сзади. Не вынимайте материнскую плату полностью, чтобы не повредить разъём.

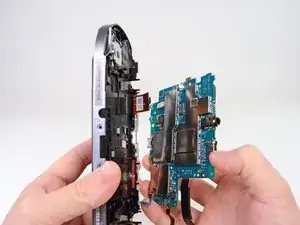

Поднимите материнскую плату и найдите разъём OLED, соединяющий её с корпусом.

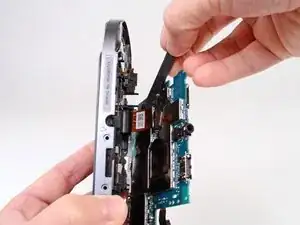

Удерживая Vita сбоку, воспользуйтесь лопаткой, чтобы аккуратно отсоединить разъём OLED от материнской платы.

Обязательно удерживайте материнскую плату при отключении разъёма, так как при этом плата освободится. Если Вы не будете её держать, она упадёт.

Полностью отделите материнскую плату от корпуса. Отложите корпус в сторону.

Переверните материнскую плату так, чтобы задняя камера оказалась с правой стороны.

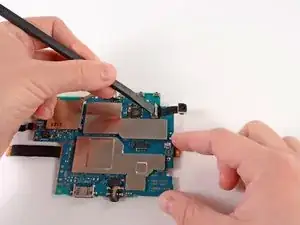

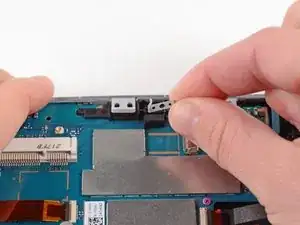

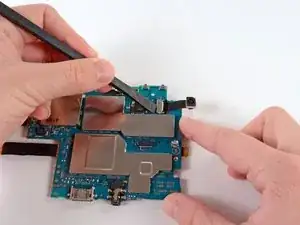

Откройте разъём гибкого кабеля задней камеры, поддев его язычок лопаткой. Оставьте разъём открытым.

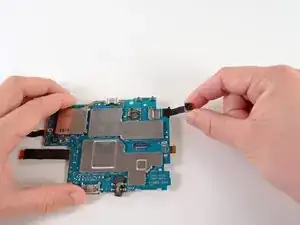

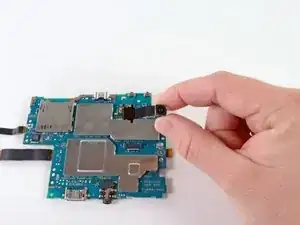

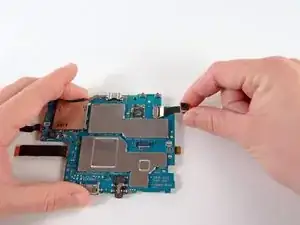

Осторожно извлеките заднюю камеру из разъёма гибкого кабеля.
