Замена компонентов цепи управления светодиодами PSP E1000

Мой племянник принес мне свой PSP после того, как его намочил.

Я обнаружил, что PSP работает, кроме задней подсветки ЖК-экрана.

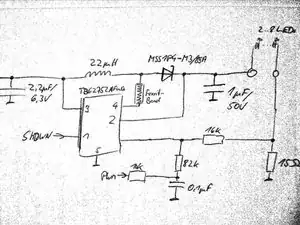

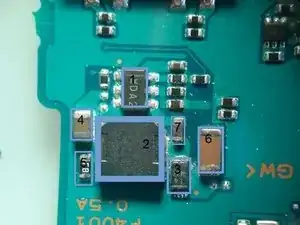

Поэтому я разобрал устройство и поискал следы воды. Я нашел следы прямо на цепи управления светодиодами. После очистки и проверки плавкой предохранителя на 0,5 А (всё в порядке) я решил выяснить, какой элемент вышел из строя. Мне потребовалось некоторое время, чтобы найти подходящий чип. Это был светодиодный драйвер TB62752AFUG. Это преобразователь повышающего напряжения с выходным током. Он может выдавать до 40 В.

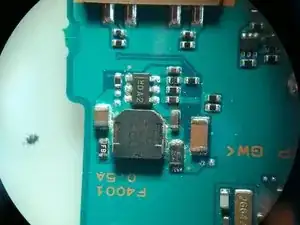

Поскольку я не мог выяснить, какой именно элемент был поврежден, я заказал все детали (кроме резисторов) и доработал их.

После повторной сборки всего устройства задняя подсветка снова заработала, и мой племянник был счастлив.
