Замена антенного кабеля GPS PlayStation Vita

Это руководство проведёт Вас через процесс установки антенного кабеля GPS. Это средний антенный кабель на беспроводной плате.

Шаг 1

Выключите питание и извлеките карту памяти.

Используя крестовую отвертку Phillips #00, выкрутите четыре винта 6,4 мм на задней крышке.

С помощью ногтя или лопатки подденьте крышку разъёма аксессуаров на верхней части устройства.

Используя крестовую отвертку Phillips #00, выкрутите два винта 5,4 мм, скрытые под крышкой разъёма аксессуаров.

Снимите два винта Phillips #00 длиной 5,4 мм на нижней части устройства рядом с разъёмом зарядки.

Начиная с боков устройства, используйте пластиковый инструмент для вскрытия, чтобы разделить переднюю и заднюю крышки.

Продолжайте аккуратно обходить устройство, постепенно поддевая его.

Крышки всё ещё удерживаются проводами. Вы можете повредить соединения, если полностью оторвете крышки рывком.

Осторожно разъедините две крышки, следя за разъёмами аккумулятора и контроллера сенсорного экрана, которые удерживают крышки вместе.

С помощью лопатки освободите гибкий кабель контроллера сенсорного экрана, аккуратно поддев разъём вверх.

Освободите кабель аккумулятора, аккуратно поддев разъём вверх лопаткой.

Разъедините переднюю и заднюю крышки.

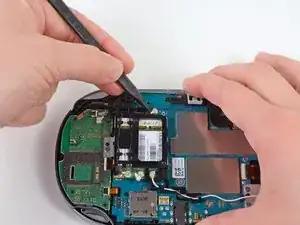

Используя заострённый конец лопатки, аккуратно подденьте антенный кабель GPS, отсоединив его от беспроводной платы.

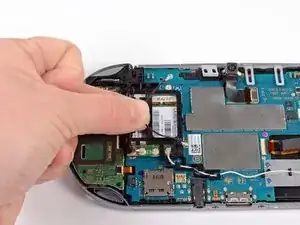

Используя заострённый конец лопатки, аккуратно подденьте антенный кабель GPS, отсоединив его от материнской платы.

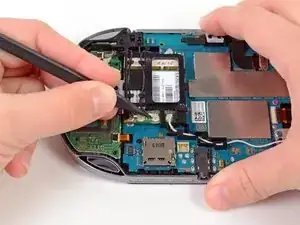

Выведите антенный кабель GPS из корпуса и извлеките его.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
