Замена платы USB-C в PlayStation 5 Pro
Следуйте этому руководству, чтобы заменить плату USB‑C в вашей PlayStation 5 Pro.
Плата USB‑C содержит разъёмы USB‑C и кнопку питания.
Если у вас возникают проблемы с подключением контроллеров по USB‑C, разъём USB‑C болтается или кнопка питания залипает, возможно, пришло время заменить плату USB‑C.
Шаг 1


Перед началом ремонта:
Выключите PlayStation и отключите все кабели и аксессуары.
Снимите любые подставки, поддерживающие консоль, и положите её так, чтобы правая сторона была сверху.
Шаг 2


Каждая крышка консоли закреплена защёлками вдоль заднего края и клипсами вдоль переднего края.

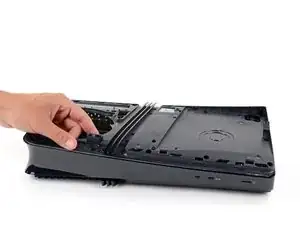

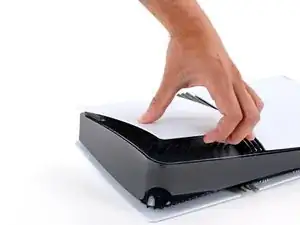

Чтобы снять крышку, крепко потяните за передний край вверх, чтобы освободить клипсы.
Вы услышите характерные «щелчки», когда клипсы освободятся.

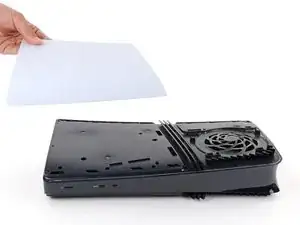

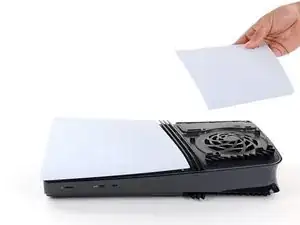

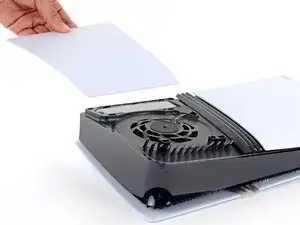

Снимите крышку.
Шаг 3

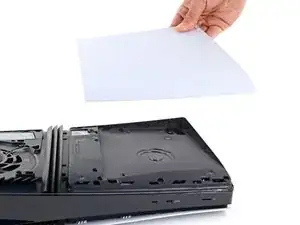

Аналогичным образом снимите оставшиеся три крышки.
Чтобы установить крышку обратно, вставьте крючки в вырезы вдоль заднего края и крепко нажмите передний край крышки, чтобы снова зафиксировать клипсы.
Шаг 4

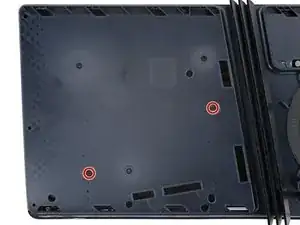

Используйте отвертку T8 Torx Security, чтобы выкрутить два винта длиной 21,5 мм, фиксирующие блок питания.
Переверните PlayStation.
Шаг 5

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

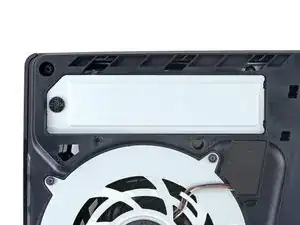

Используйте крестовую отвертку, чтобы выкрутить винт длиной 17,1 мм, фиксирующий крышку отсека расширения.
Шаг 6

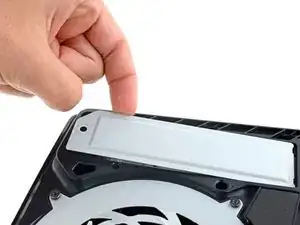

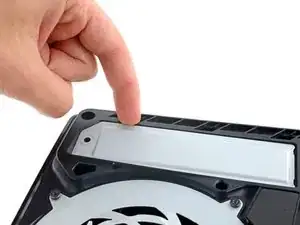

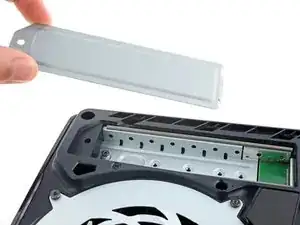

Используйте пальцы, чтобы приподнять крышку отсека расширения возле выемки у отверстия для винта и снять её.
Шаг 7

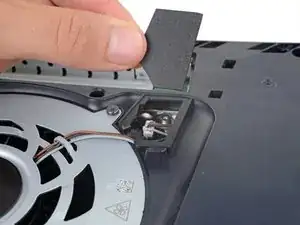

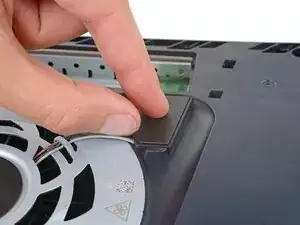

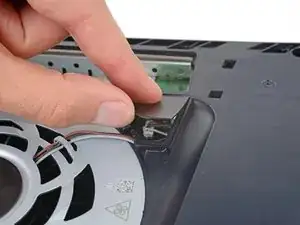

Используйте пальцы, чтобы снять пластиковую крышку, скрывающую разъём кабеля вентилятора.
Крышка зафиксирована слабым клеем.
При сборке нажмите пластиковую деталь на место, чтобы зафиксировать её оставшимся клеем. Если она не держится, используйте полоски двустороннего скотча для фиксации.
Шаг 8

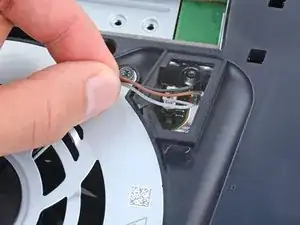

Аккуратно вытащите кабели вентилятора из-под их пластиковой клипсы на раме.
Шаг 9

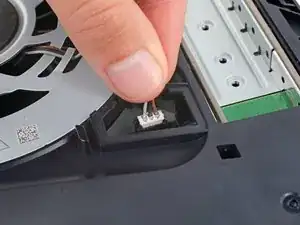

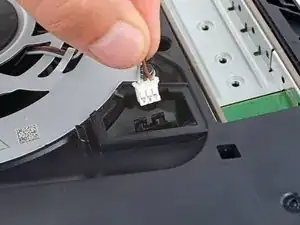

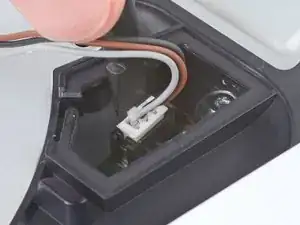

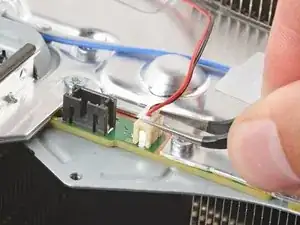

Крепко возьмите белую головку разъёма кабелей вентилятора и потяните прямо вверх, чтобы вынуть её из гнезда.
Если возникают трудности, возьмитесь за кабели прямо над головкой разъёма и аккуратно потяните.
При сборке совместите разъём с гнездом и нажмите на края плоским концом лопатки, пока он полностью не войдёт в гнездо.
Шаг 10

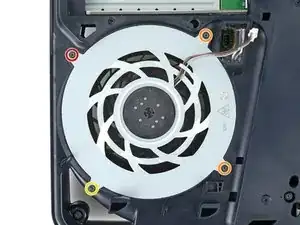

Используйте отвертку T8 Torx Security, чтобы выкрутить четыре винта, фиксирующие вентилятор:
Один винт длиной 31,7 мм
Два винта длиной 21,5 мм
Один винт длиной 11,5 мм
Шаг 11

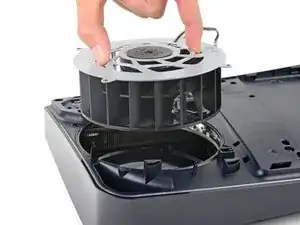

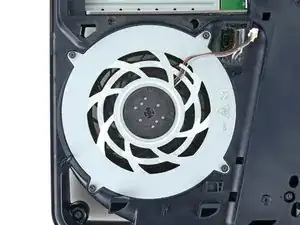

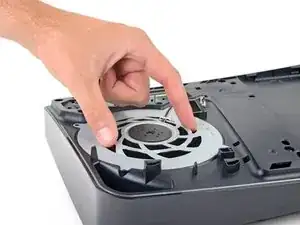

Возьмитесь пальцами за воздухозаборники вентилятора и поднимите его прямо вверх, чтобы снять.
При сборке:
Это хорошая возможность почистить вентилятор. Используйте чистую ткань и баллончик со сжатым воздухом, чтобы удалить пыль и грязь.
Установите вентилятор так, чтобы его кабели находились рядом с их разъёмом.
Шаг 12

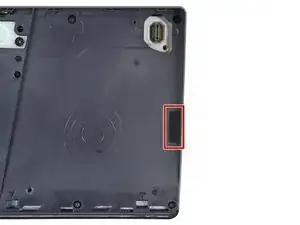

Наклейка, оповещающая о вскрытии, скрывает один из винтов внутренней правой панели.
Если вы живёте в США, вас защищает закон Magnuson–Moss Warranty Act, и такие наклейки незаконны — не позволяйте им запугать вас! В других странах гарантийные правила отличаются.

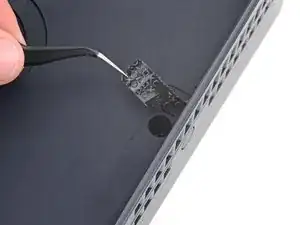

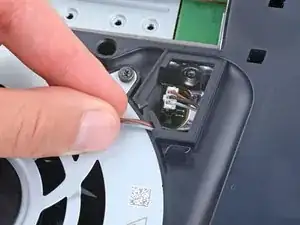

Используйте пинцет, чтобы приподнять наклейку, пока не получите доступ к винту под ней.
Шаг 13

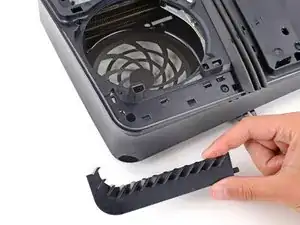

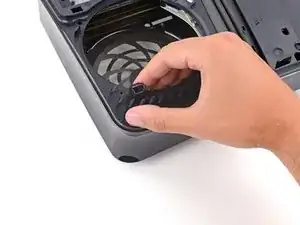

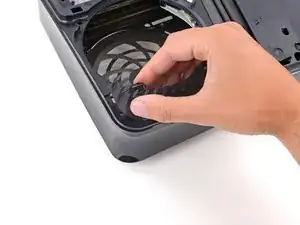

Используйте пальцы, чтобы отщёлкнуть и снять пластиковую решётку рядом с посадочным местом вентилятора.
Шаг 14

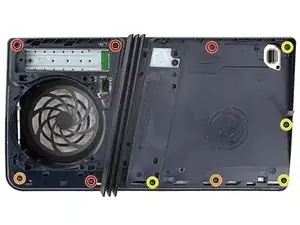

Используйте отвертку T8 Torx Security, чтобы выкрутить 10 винтов, фиксирующих внутреннюю правую панель:
Четыре винта длиной 18,8 мм
Два винта длиной 18,6 мм
Четыре винта длиной 31,7 мм
Шаг 15

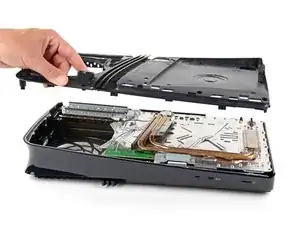

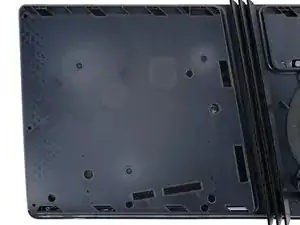

Поднимите внутреннюю правую панель прямо вверх и снимите её.
Шаг 16

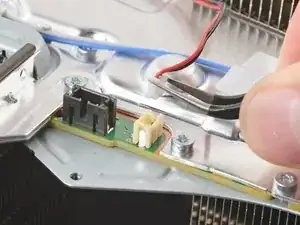

Используйте пару изогнутых пинцетов, чтобы крепко захватить боковые стороны разъёма платы CMOS, держа пинцеты как можно ближе к разъёму для надёжного хвата.
Тяните разъём строго вверх и наружу из его гнезда, чтобы отключить его.
Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.
Шаг 17

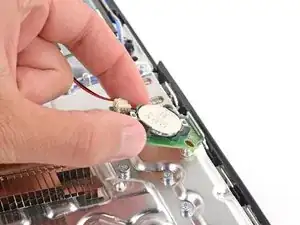

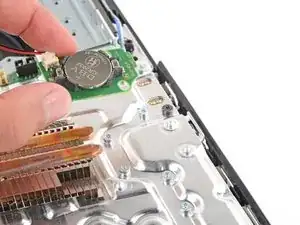

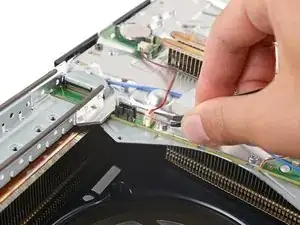

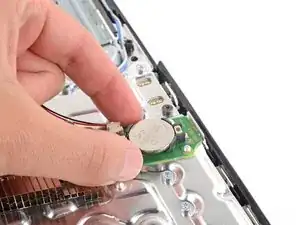

Подденьте плату CMOS пальцами с маленьких металлических выступов и потяните её к центру консоли, чтобы снять.
Если новая плата не поставляется с кабелем, перенесите оригинальный кабель на заменяемую плату.
Шаг 18

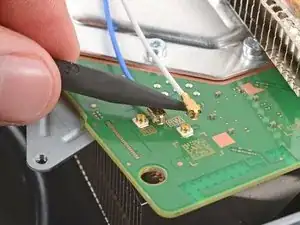

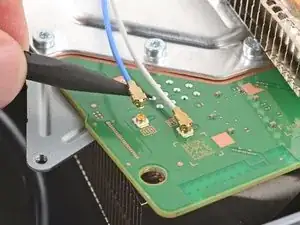

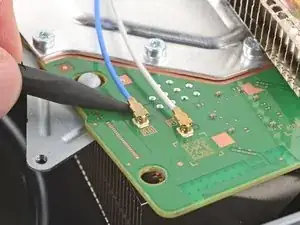

Вставьте лопатку под металлическую шейку одного из коаксиальных разъёмов антенны и поднимите вверх, чтобы отключить его.
Повторите процедуру, чтобы отключить другой кабель антенны.
При сборке:
Используйте маркировку на плате, чтобы подсоединить кабели антенны к правильным гнёздам — подключите синий кабель к гнезду, отмеченному RB, а белый кабель к гнезду, отмеченному RW.
Чтобы подключить кабель, удерживайте металлическую головку разъёма над его гнездом и надавите плоским концом лопатки, пока разъём не щёлкнет на место. Не пытайтесь силой втиснуть разъём. Если возникают трудности, переориентируйте разъём и попробуйте снова.
Шаг 19

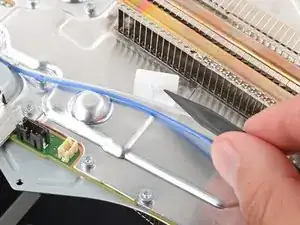

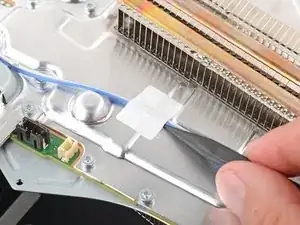

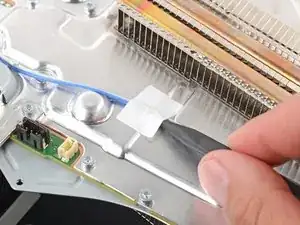

Используйте острый конец лопатки, чтобы отогнуть маленький кусочек белой ленты, закрепляющей кабели антенны на металлическом экране.
Шаг 20

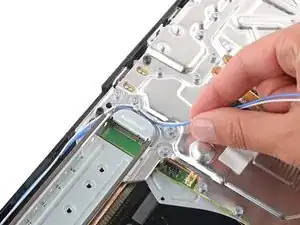

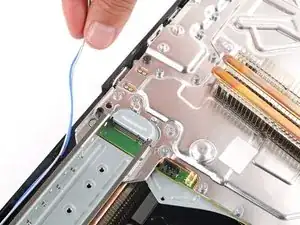

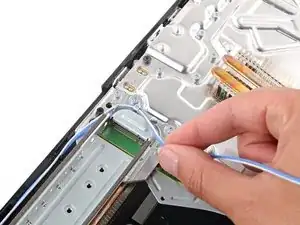

Пальцами выведите кабели антенны из их зажимов на металлическом экране.
Отведите кабели антенны через край вашей PlayStation, чтобы они не мешали.
Шаг 21


Термопаста скрепляет нижние ребра радиатора (ближайшие к кнопке питания) с металлическим экраном. В зависимости от возраста устройства и состояния термопасты, отделение радиатора может потребовать усилия.

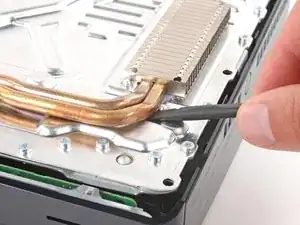

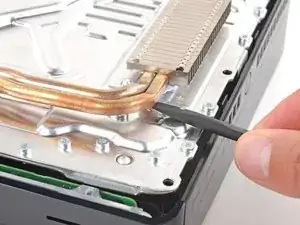

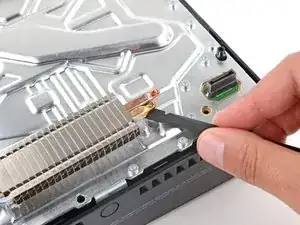

Вставьте плоский конец лопатки под изгиб медных трубок, рядом с нижним краем радиатора.
Используйте лопатку, чтобы поддеть радиатор, прикладывая равномерное усилие для отделения его от термопасты.
Если радиатор не отделяется полностью, подденьте плоским концом лопатки нижний край с другой стороны металлических ребер.
Шаг 22

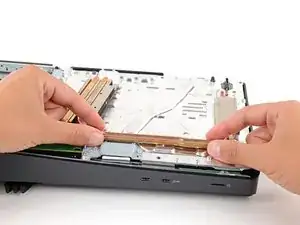

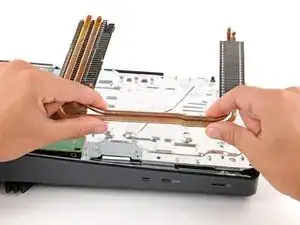

Схватите радиатор за медные трубки и снимите его.
Не держитесь за острые металлические ребра радиатора.
При сборке:
Перед удалением старой термопасты обратите внимание на расположение и количество термопасты на металлическом экране. Так вы будете знать, сколько её нанести при замене.
Используйте плоский конец лопатки, чтобы соскрести и удалить как можно больше старой термопасты.
Удалите все остатки термопасты и её следы с помощью высококонцентрированного (>90%) изопропилового спирта и микрофибровой ткани.
Нанесите новую термопасту там, где была старая.
Плотно вставьте радиатор на место.
Шаг 23

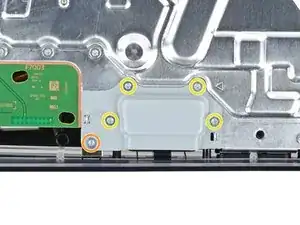

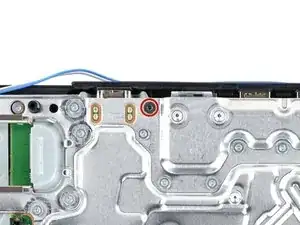

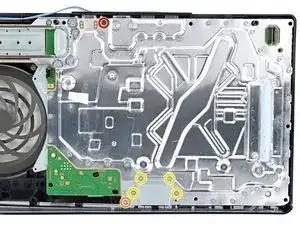

Используйте отвертку T8 Torx Security, чтобы выкрутить шесть винтов:
Один чёрный винт длиной 11.5 мм, фиксирующий основную плату
Один винт длиной 28.7 мм, фиксирующий крышку межсоединительного кабеля
Четыре винта длиной 7.5 мм, фиксирующие крышку межсоединительного кабеля
Шаг 24

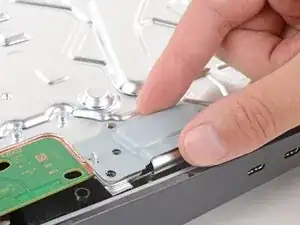

Снимите крышку межсоединительного кабеля.
Шаг 25

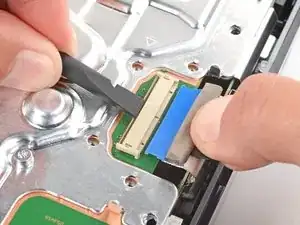

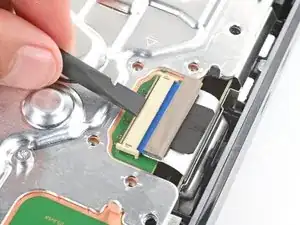

Плоским концом лопатки нажмите на металлическую планку в гнезде межсоединительного кабеля.
Удерживая металлическую планку нажатой, захватите пластиковую тянущую вкладку пальцами или пинцетом и вытяните кабель прямо из гнезда.
При сборке вставьте межсоединительный кабель в гнездо до щелчка.
Шаг 26

Блок питания подключён к нижней части основной платы металлическими штырями, которые вставляются в левый нижний угол.

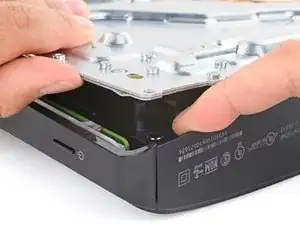

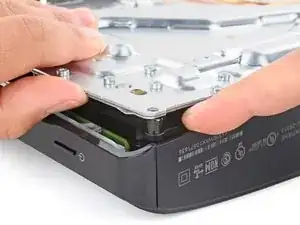

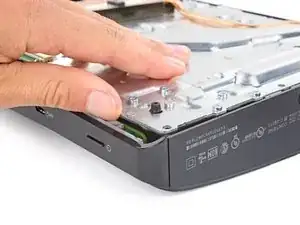

Поднимите левый нижний угол основной платы с её серого пластикового стойка. Держите плату поднятой для следующего шага.
Пластиковый корпус вашей PlayStation, вероятно, будет прогибаться при подъёме платы.
Шаг 27

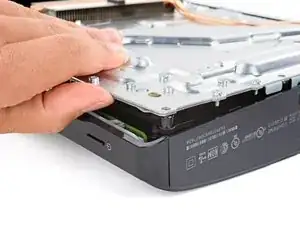

Держите основную плату поднятой одной рукой.
Свободной рукой вставьте палец между платой и блоком питания.
Нажмите вниз на блок питания и поднимите плату, чтобы разъединить их.
Для их разделения потребуется значительная сила.

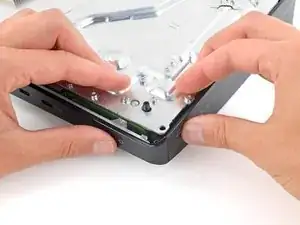

При сборке сильно нажмите на левый нижний угол основной платы, чтобы полностью подключить её к блоку питания.
Шаг 28


Не захватывайте основную плату за медные тепловые трубки или их ребра, так как они легко повреждаются.
Надёжно зафиксируйте пластиковый корпус одной рукой.

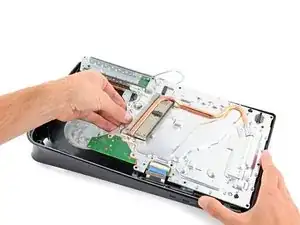

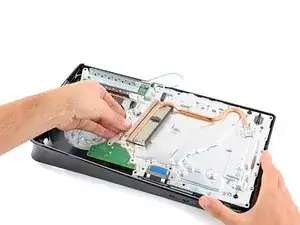

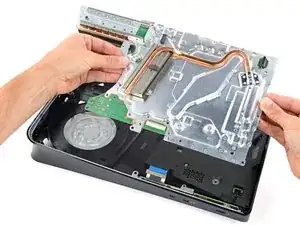

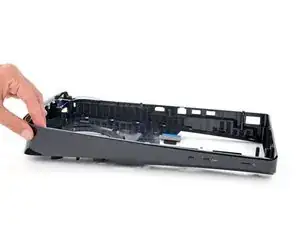

Свободной рукой возьмитесь за верхний край основной платы и поднимите её из пластикового корпуса.
При сборке:
Проследите, чтобы соединительный кабель не оказался зажатым под основной платой при её опускании на место.
Опустите узел в гнездо так, чтобы его клеммы вошли в разъём блока питания, а два выреза на плате наделись на направляющие штыри.
Шаг 29

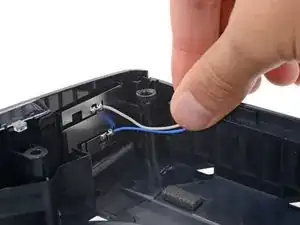

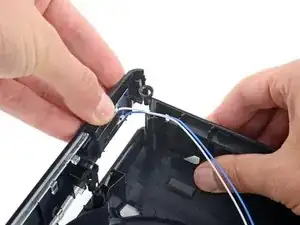

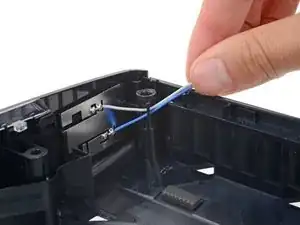

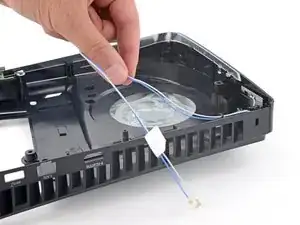

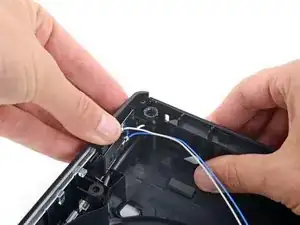

Выведите оба антеннных кабеля вверх и выньте их из защёлок вдоль заднего края вашей PlayStation.
При сборке поместите кабели обратно в их защёлки на заднем крае рамы.
Шаг 30

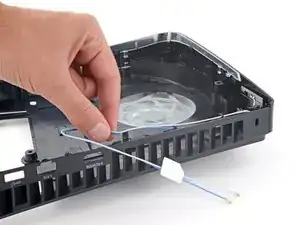

Отодвиньте оба антеннных кабеля вниз и выведите их из-под защёлки в верхнем правом углу пластикового корпуса.
Шаг 31

Одной рукой зафиксируйте правый край пластикового корпуса.
Другой рукой крепко поднимите верхний край передней накладки, чтобы освободить её три пластиковые защёлки.
При сборке нажмите переднюю накладку на раму, чтобы защёлки встали на место.
Шаг 32

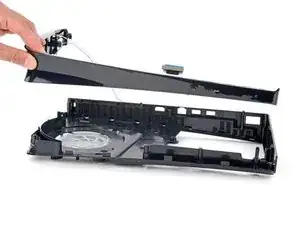

Поднимите переднюю накладку вертикально вверх и снимите её.
Шаг 33

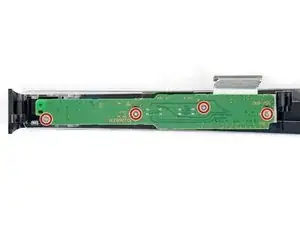

Зафиксируйте переднюю накладку на рабочей поверхности так, чтобы винты платы USB-C были направлены вверх.
Используя крестовую отвёртку, снимите четыре винта длиной 6.6 мм, крепящие плату.
Шаг 34

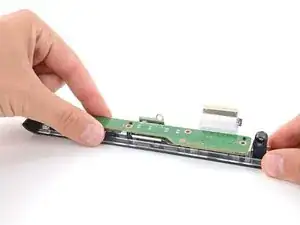

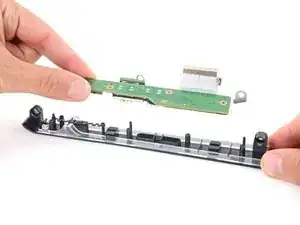

Поднимите плату USB-C вертикально вверх и снимите её.
При сборке:

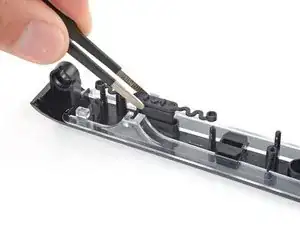

Перед установкой платы убедитесь, что маленькая пластиковая кнопка питания находится в своём гнезде.
Установите плату так, чтобы её вырезы наделись на направляющие штифты передней накладки, а разъёмы USB-C вошли в свои углубления.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы в переработку на предприятие с сертификатом R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
