Замена левого джойстика PlayStation Vita

Это руководство проведёт Вас через процесс установки левого джойстика на PlayStation Vita.

Шаг 1

Выключите питание и извлеките карту памяти.

Используя отвертку Phillips #00, отверните четыре винта 6,4 мм на задней крышке.

Шаг 2

При помощи ногтя или лопатки приподнимите крышку разъёма аксессуаров в верхней части устройства.

Используя отвертку Phillips #00, отверните два винта 5,4 мм, скрытые под крышкой разъёма аксессуаров.

Шаг 3

Отверткой Phillips #00 снимите два винта 5,4 мм на нижней части устройства возле разъёма зарядки.

Шаг 4

Начав с боков устройства, используйте пластиковый инструмент для вскрытия, чтобы отделить переднюю и заднюю части корпуса.

Продолжайте аккуратно обходить устройство, поддевая его по периметру.

Передняя и задняя части корпуса всё ещё соединены проводами. Вы можете повредить соединения, если полностью разорвете корпус.

Шаг 5

Осторожно разведите две половины корпуса, следя за разъёмами аккумулятора и контроллера сенсорного экрана, которые удерживают части вместе.

Шаг 6

С помощью лопатки освободите гибкий кабель контроллера сенсорного экрана, аккуратно поддев разъём вверх.

Шаг 7

Освободите кабель аккумулятора, аккуратно поддев разъём лопаткой.

Шаг 8

Разделите переднюю и заднюю части корпуса.

Шаг 9

Подденьте корпус левого кнопочного блока плеча лопаткой.

Снимите корпус левого кнопочного блока плеча.

Шаг 10

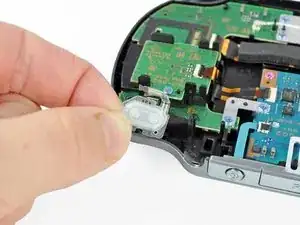

Снимите полупрозрачную пластиковую накладку левой плечевой кнопки.

Шаг 11

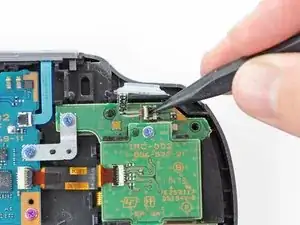

Освободите разъём гибкого кабеля левой плечевой кнопки, поддев защёлку лопаткой.

Будьте осторожны, чтобы не отломать эту маленькую чёрную защёлку!

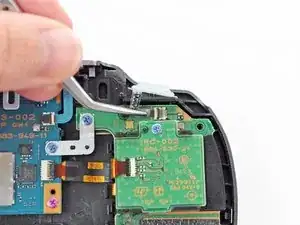

С помощью пинцета вытяните гибкий кабель из разъёма. Не тяните за чёрную защёлку! Вместо этого потяните тонкий гибкий кабель в сторону от разъёма (влево на этом изображении).

Шаг 12

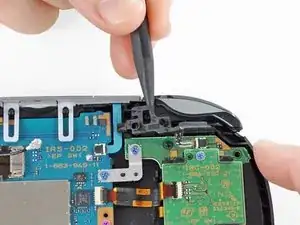

С помощью лопатки аккуратно оторвите левую плечевую кнопку от лёгкого клеевого слоя, соединяющего её с корпусом.

Шаг 13

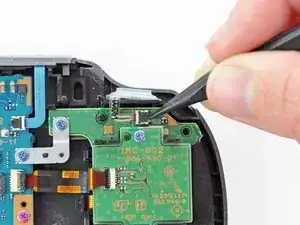

С помощью лопатки поднимите и разблокируйте защёлку ZIF-разъёма на считывателе SIM-карты.

Осторожно извлеките гибкий кабель из ZIF-разъёма и отложите в сторону.

Шаг 14

Используйте лопатку, чтобы освободить защёлку между считывателем SIM-карт и сборкой задней крышки.

Поднимите считыватель SIM-карт с задней части корпуса.

Шаг 15

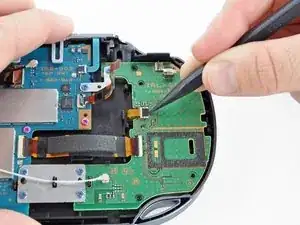

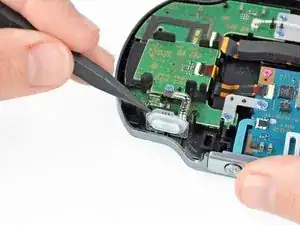

Освободите пластиковую защёлку на небольшом разъёме гибкого кабеля, поддев её лопаткой.

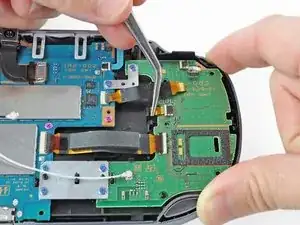

С помощью пинцета аккуратно извлеките небольшой гибкий кабель из разъёма и отложите в сторону.

Шаг 16

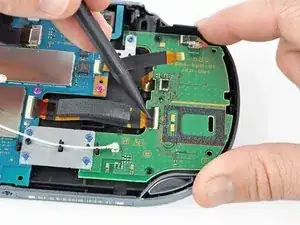

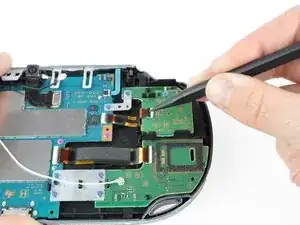

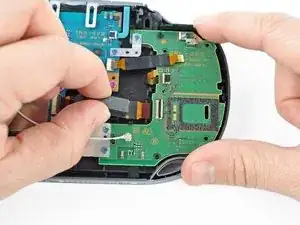

Используйте лопаточку, чтобы поднять защёлку на большом ZIF-разъёме.

Аккуратно вытащите гибкий кабель из ZIF-разъёма и отложите в сторону.

Шаг 17

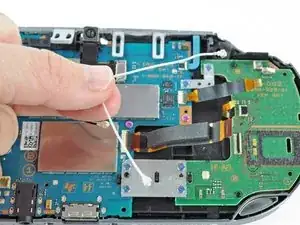

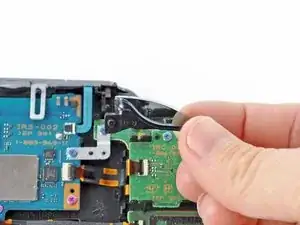

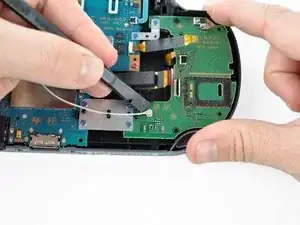

Отсоедините белый кабель Wi‑Fi антены с помощью лопатки.

Снимите кабель Wi‑Fi антены.

Шаг 18

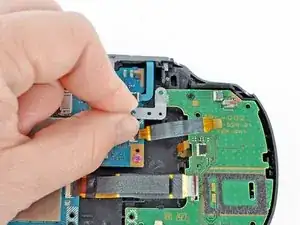

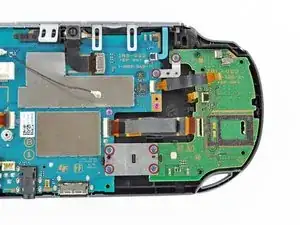

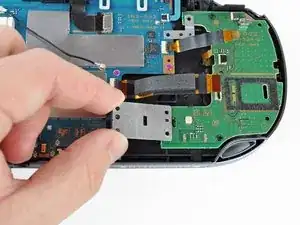

Используя отвертку Phillips #00, снимите шесть винтов с двух металлических скоб:

Два синих винта 5,0 мм на L‑скобе, крепящей верхнюю левую плату кнопок к материнской плате.

Четыре синих винта 5,0 мм на квадратной скобе, крепящей нижнюю левую плату кнопок к материнской плате.

Шаг 19

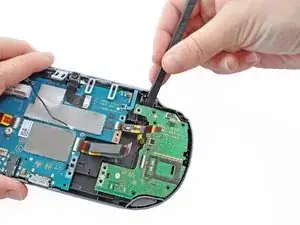

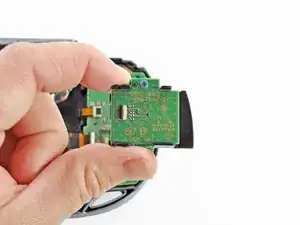

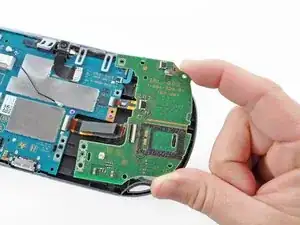

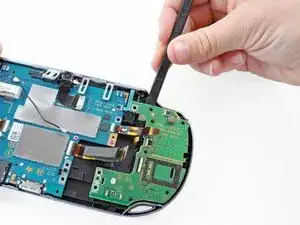

Начиная с верхнего левого угла, подденьте лопаткой и снимите левую плату кнопок.

Шаг 20

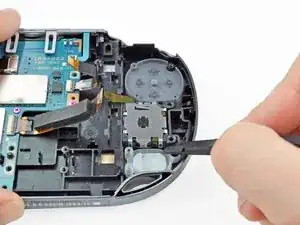

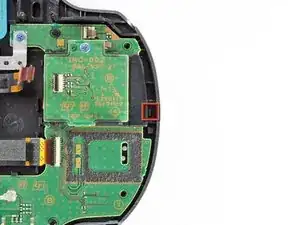

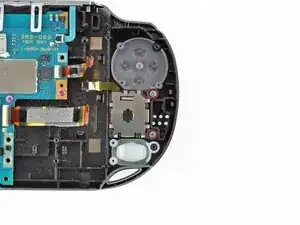

Используя отвертку Phillips #00, отверните два синих винта 5,0 мм, крепящих левый джойстик к задней части корпуса.

Шаг 21

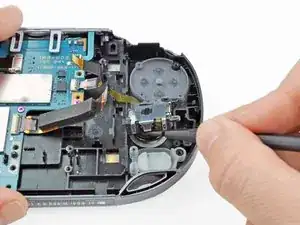

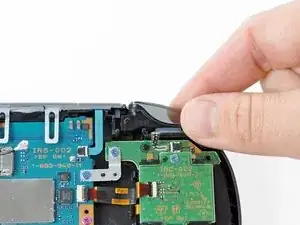

Используя лопаточку, подденьте и снимите левый джойстик.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
