Замена материнской платы PlayStation Vita

Это руководство проведёт Вас через процесс установки материнской платы.

Шаг 1

Выключите питание и выньте карту памяти.

Используя крестовую отвертку Phillips #00, удалите четыре винта 6.4 мм на задней крышке.

Шаг 2

С помощью ногтя или лопатки подденьте крышку порта аксессуаров на верхней части устройства.

Используя крестовую отвертку Phillips #00, удалите два винта 5.4 мм, скрытые под крышкой порта аксессуаров.

Шаг 3

Снимите два винта Phillips #00 длиной 5.4 мм на нижней части устройства рядом с разъёмом зарядки.

Шаг 4

Начиная с боков устройства, используйте пластиковый инструмент для вскрытия, чтобы разделить переднюю и заднюю панели корпуса.

Продолжайте аккуратно проходить по периметру устройства, поддев его.

Передние и задние панели по-прежнему соединены проводами. Вы можете повредить соединения, если резко разъедините панели.

Шаг 5

Аккуратно раздвиньте обе панели корпуса, учитывая соединители батареи и контроллера сенсорного экрана, которые их связывают.

Шаг 6

С помощью лопатки освободите гибкий кабель контроллера сенсорного экрана, аккуратно поддев соединение вверх.

Шаг 7

Освободите кабель батареи, аккуратно поддев соединение лопаткой.

Шаг 8

Разделите переднюю и заднюю части корпуса.

Шаг 9

Используя заострённый конец лопатки, отсоедините три разъёма антенных кабелей на верхней части беспроводной платы.

Отведите антенные кабели так, чтобы они были вне корпуса беспроводной платы. Уложите провода в сторону.

Шаг 10

Подденьте лопаткой язычок корпуса беспроводной платы и освободите его.

Отогните и снимите корпус беспроводной платы.

Шаг 11

Снимите два винта Phillips #00 длиной 4.4 мм с беспроводной платы.

Беспроводная плата естественно выскочит под углом.

Выньте беспроводную плату.

Шаг 12

Подденьте корпус правой кнопки плеча лопаткой и отложите его в сторону.

Шаг 13

Снимите полупрозрачную пластиковую крышку правой кнопки плеча.

Шаг 14

Освободите защёлку разъёма гибкого кабеля правой кнопки плеча, аккуратно поддев язычок лопаткой.

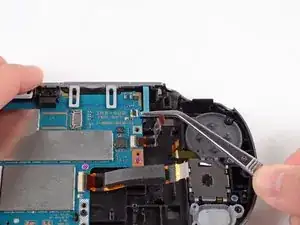

Пинцетом вытяните гибкий кабель из разъёма.

Шаг 15

С помощью лопатки аккуратно оторвите правую кнопку плеча от слабого клея, скрепляющего её с корпусом.

Шаг 16

Заострённым концом лопатки отсоедините антенный кабель на плате правой кнопки.

Удалите антенный кабель.

Шаг 17

С помощью лопатки подденьте и освободите ZIF-разъём на плате правой кнопки.

Аккуратно выньте гибкий кабель из разъёма. Уложите гибкий кабель в сторону.

Шаг 18

Освободите язычок на маленьком разъёме гибкого кабеля, поддев его лопаткой.

Пинцетом аккуратно выньте гибкий кабель из разъёма. Уложите гибкий кабель в сторону.

Шаг 19

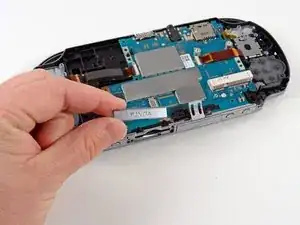

Снимите два винта Phillips #00 длиной 5.0 мм с металлического кронштейна, фиксирующего плату правых кнопок к материнской плате.

Удалите металлический кронштейн, при необходимости поддев его лопаткой для подъёма.

Шаг 20

Используйте лопатку, чтобы освободить плату правых кнопок, поддев её в нижнем правом углу платы.

Аккуратно поднимите плату правых кнопок и выньте её.

Шаг 21

Подденьте корпус левой кнопки-плеча лопаткой.

Снимите корпус левой кнопки-плеча.

Шаг 22

Снимите полупрозрачную пластиковую крышку левой кнопки-плеча.

Шаг 23

Освободите разъем гибкого кабеля левой кнопки-плеча, поддев защелку лопаткой.

Будьте осторожны, чтобы не сломать эту маленькую черную защелку!

Пинцетом вытяните гибкий кабель из разъема. Не тяните за черную защелку! Тяните за тонкий гибкий кабель в сторону (влево на этом изображении).

Шаг 24

Лопаткой аккуратно отлейте левую кнопку-плечо от легкого клеевого соединения с корпусом.

Шаг 25

Лопаткой поднимите и отпустите защелку ZIF-разъема, расположенного на считывателе SIM-карт.

Осторожно вытяните гибкий кабель из ZIF-разъема и отведите его в сторону.

Шаг 26

Лопаткой освободите защелку между считывателем SIM-карт и сборкой заднего корпуса.

Отогните считыватель SIM-карт от сборки заднего корпуса и снимите его.

Шаг 27

Освободите пластиковую защелку на разъеме малого гибкого кабеля, поддев её лопаткой.

Пинцетом аккуратно выньте малый гибкий кабель из разъема и отведите его в сторону.

Шаг 28

Лопаткой поднимите защелку большого ZIF-разъема.

Осторожно вытяните гибкий кабель из ZIF-разъема и отведите его в сторону.

Шаг 29

Отсоедините белый кабель антенны Wi‑Fi с помощью лопатки.

Снимите кабель антенны Wi‑Fi.

Шаг 30

Отверткой Phillips #00 удалите шесть винтов на двух металлических скобах:

Два синих винта 5,0 мм на L‑скобе, фиксирующие верхнюю плату левой кнопки к материнской плате.

Четыре синих винта 5,0 мм на квадратной скобе, фиксирующие нижнюю плату левой кнопки к материнской плате.

Шаг 31

Начиная с верхнего левого угла, лопаткой подденьте и снимите плату левой кнопки.

Шаг 32

Острием лопатки подденьте и отсоедините кабель антенны GPS от материнской платы.

Снимите кабель антенны GPS.

Шаг 33

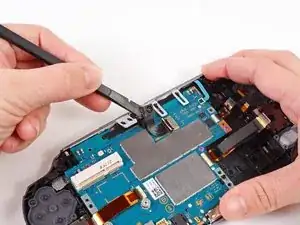

Освободите разъем гибкого кабеля камеры, поддев защелку лопаткой.

Шаг 34

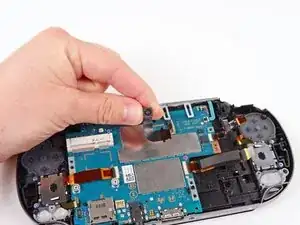

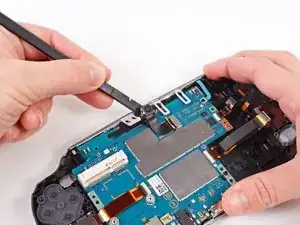

Лопаткой аккуратно приподнимите камеру.

Подводя лопатку под камеру и вдоль гибкого кабеля, отделяйте клей, освобождая камеру.

Шаг 35

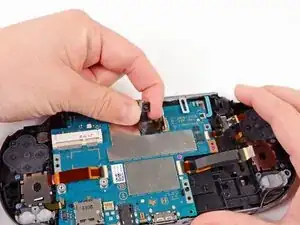

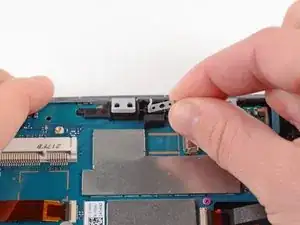

Осторожно приподнимите и снимите камеру, вытянув гибкий кабель из открытого разъема.

Шаг 36

Отверткой Phillips #00 удалите винт 6,3 мм под камерой.

Поднимите и снимите металлическую скобу камеры.

Шаг 37

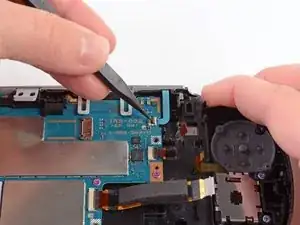

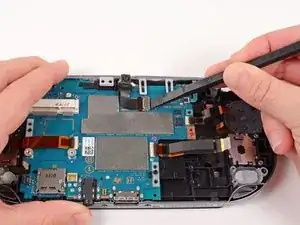

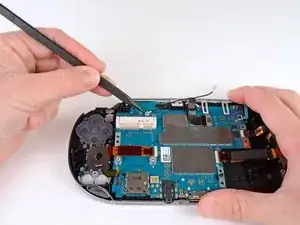

Помогая лопаткой, поднимите и отпустите защелку на синем разъеме гибкого кабеля.

Шаг 38

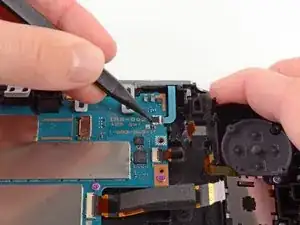

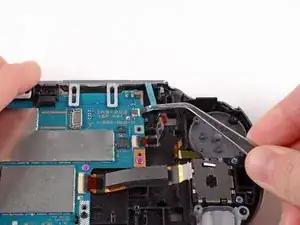

Пинцетом аккуратно вытяните синий силовой гибкий кабель из разъема и отведите его в сторону.

Шаг 39

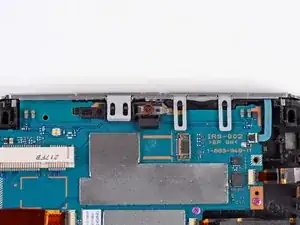

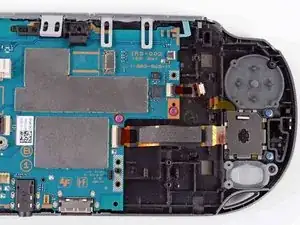

Отверткой Phillips #00 удалите два розовых винта 4,4 мм, крепящих материнскую плату.

Шаг 40

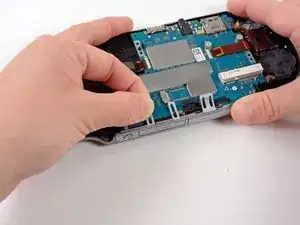

Осторожно оторвите резиновую петлю крышки игрового порта от пластиковых штырей корпуса.

Снимите крышку игрового порта.

Шаг 41

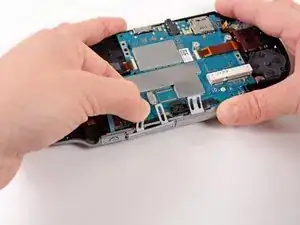

Снимите крышку разъёма аксессуаров.

Шаг 42

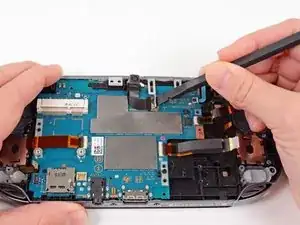

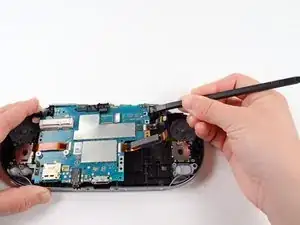

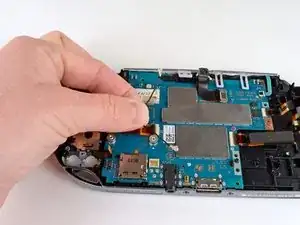

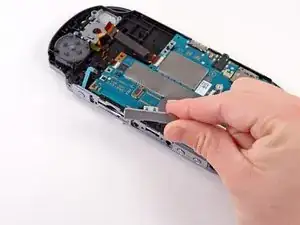

Начиная с верхнего правого угла, используйте лопатку, чтобы аккуратно приподнять материнскую плату из корпуса сборки.

Материнская плата по-прежнему прикреплена к корпусу разъёмом на задней стороне платы. Не вынимайте плату полностью, иначе вы можете повредить разъём.

Шаг 43

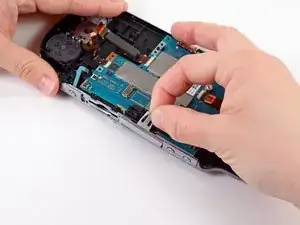

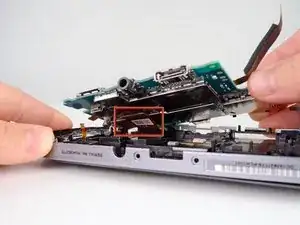

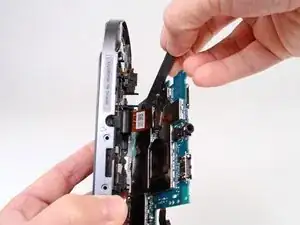

Поднимите материнскую плату и найдите разъём OLED, который всё ещё соединяет плату с корпусом.

Держа Vita на боку, с помощью лопатки осторожно отожмите разъём OLED от материнской платы.

Удерживайте материнскую плату при отсоединении разъёма, так как это освободит плату. Если вы не держите плату, она упадёт.

Шаг 44

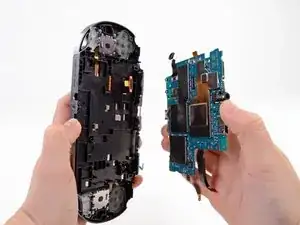

Полностью отделите материнскую плату от корпуса. Снимите корпус.

Шаг 45

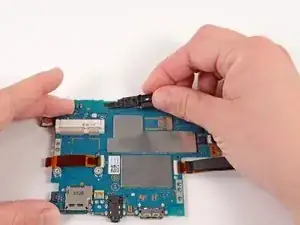

Начиная с правой стороны, аккуратно приподнимите и снимите чёрный держатель, в котором ранее находилась камера.

Шаг 46

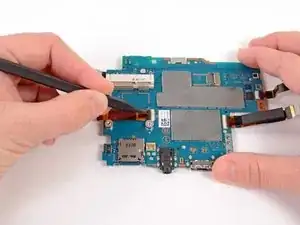

С помощью лопатки отожмите защёлку ZIF-разъёма, расположенного над двумя стойками для винтов, где ранее располагалась беспроводная плата.

Шаг 47

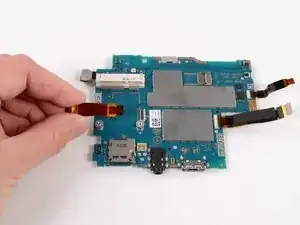

Осторожно вытяните гибкий кабель из ZIF-разъёма и удалите его.

Шаг 48

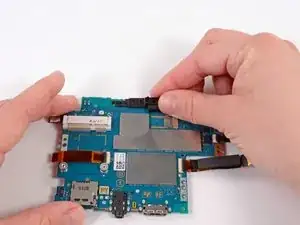

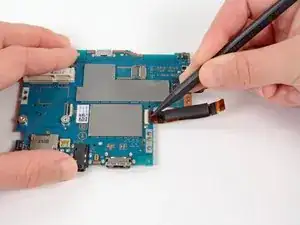

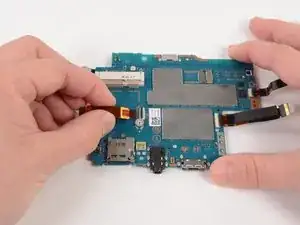

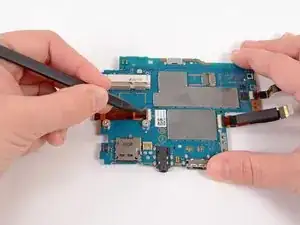

Отожмите защёлку большого ZIF-разъёма на правой стороне материнской платы, приподняв защёлку лопаткой.

Шаг 49

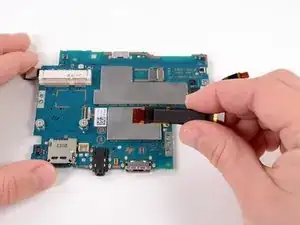

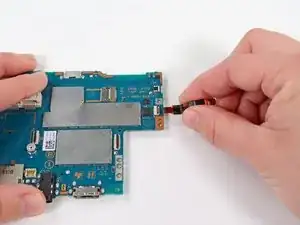

Осторожно вытяните гибкий кабель из ZIF-разъёма и удалите его.

Шаг 50

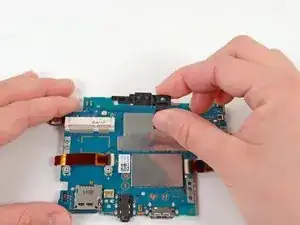

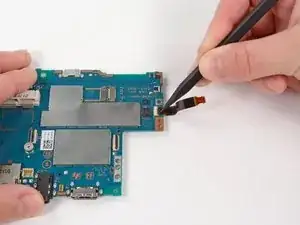

С помощью лопатки отожмите маленький ZIF-разъём на правой стороне материнской платы.

Шаг 51

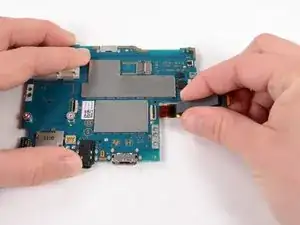

Осторожно вытяните гибкий кабель из маленького ZIF-разъёма и удалите его.

Шаг 52

Переверните материнскую плату.

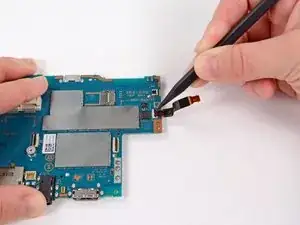

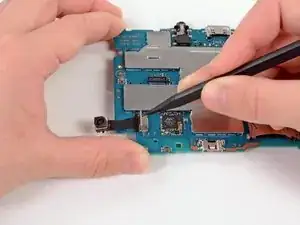

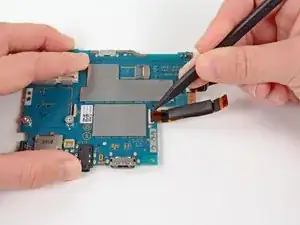

С помощью лопатки приподнимите и отожмите защёлку разъёма гибкого кабеля задней камеры.

Шаг 53

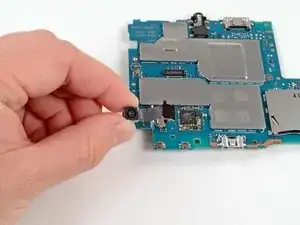

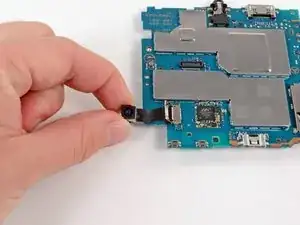

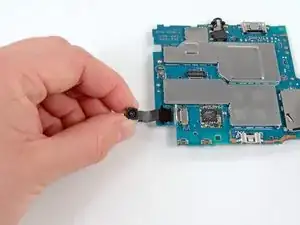

Осторожно выньте заднюю камеру из разъёма и удалите её.

Шаг 54

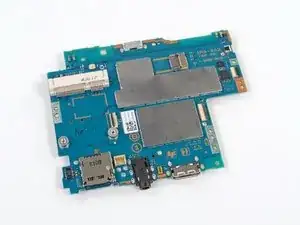

Осталась только материнская плата.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
