Замена крестовины (D-Pad) PlayStation Vita

Это руководство проведёт Вас через установку крестовины (D-Pad) на PlayStation Vita.

Шаг 1

Выключите питание и извлеките карту памяти.

Используя отвёртку Phillips #00, отверните четыре винта 6,4 мм на задней крышке.

Шаг 2

Используя ноготь или лопаточку, подденьте крышку разъёма аксессуаров на верхней части устройства.

Используя отвёртку Phillips #00, отверните два винта 5,4 мм, скрытые под крышкой разъёма аксессуаров.

Шаг 3

Отверните два винта Phillips #00 длиной 5,4 мм на нижней части устройства возле порта зарядки.

Шаг 4

Начиная с боков устройства, используйте пластиковую лопатку, чтобы отделить переднюю и заднюю корпуса.

Продолжайте аккуратно обходить устройство, поддёвывая его по периметру.

Передняя и задняя части корпуса всё ещё соединены проводами. Вы можете повредить соединения, если резко разъедините корпуса полностью.

Шаг 5

Аккуратно раздвиньте корпуса, следя за разъёмами аккумулятора и контроллера сенсорного экрана, которые удерживают две части вместе.

Шаг 6

Используя лопатку, отсоедините гибкий кабель контроллера сенсорного экрана, аккуратно поддев разъём.

Шаг 7

Освободите кабель аккумулятора, аккуратно поддев разъём лопаткой.

Шаг 8

Разделите передний и задний корпуса.

Шаг 9

Подденьте корпус левой кнопки-плеча лопаткой.

Снимите корпус левой кнопки-плеча.

Шаг 10

Снимите полупрозрачную пластиковую крышку левой кнопки-плеча.

Шаг 11

Освободите разъём гибкого кабеля левой кнопки-плеча, поддев защёлку лопаткой.

Будьте осторожны, чтобы не отломать эту маленькую чёрную защёлку!

Используя пинцет, выдвиньте гибкий кабель из разъёма. Не тяните за чёрную защёлку! Вместо этого потяните тонкий гибкий кабель в сторону от разъёма (влево на этом изображении).

Шаг 12

Используя лопатку, аккуратно оторвите левую кнопку-плечо от лёгкого клеевого слоя, соединяющего её с корпусом.

Шаг 13

Используя лопатку, приподнимите и освободите защёлку ZIF-разъёма, расположенного на считывателе SIM-карты.

Аккуратно вытащите гибкий кабель из ZIF-разъёма и отложите его в сторону.

Шаг 14

Используйте лопатку, чтобы отжать защёлку между считывателем SIM-карты и сборкой задней крышки.

Поднимите считыватель SIM-карты со сборки задней крышки.

Шаг 15

Освободите пластиковую защёлку на маленьком разъёме гибкого кабеля, поддев её лопаткой.

Используя пинцет, аккуратно извлеките маленький гибкий кабель из разъёма и отложите его в сторону.

Шаг 16

Используйте лопатку, чтобы приподнять защёлку на большом ZIF-разъёме.

Аккуратно вытяните гибкий кабель из ZIF-разъёма и отложите его в сторону.

Шаг 17

Отсоедините белый кабель антенны Wi‑Fi с помощью лопатки.

Снимите кабель антенны Wi‑Fi.

Шаг 18

Используя отвёртку Phillips #00, отверните шесть винтов на двух металлических кронштейнах:

Два синих винта 5,0 мм на L‑кронштейне, фиксирующем плату верхней левой кнопки к материнской плате.

Четыре синих винта 5,0 мм на квадратном кронштейне, фиксирующем плату нижней левой кнопки к материнской плате.

Шаг 19

Начиная с верхнего левого угла, подденьте лопаткой и снимите плату левых кнопок.

Шаг 20

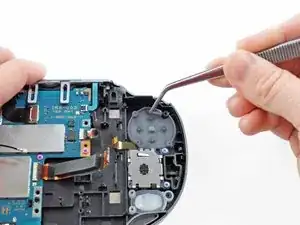

Используя пинцет, подденьте и снимите направленную панель управления.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
