Замена вибромотора EasySMX ESM-9110
Этот гид представляет собой подробный процесс по удалению вибромоторов на игровом контроллере EasySMX ESM-9110. Контроллер EasySMX ESM-9110 содержит два вибромотора, которые работают во время игры. Замена этих вибромоторов, скорее всего, решит любые возникшие проблемы.
Шаг 1

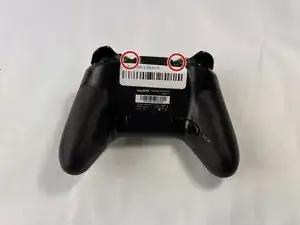

Используйте крестовую отвертку №000, чтобы удалить два винта длиной 10 мм с задней стороны контроллера.
Шаг 2

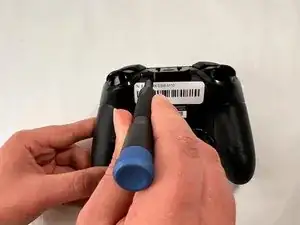

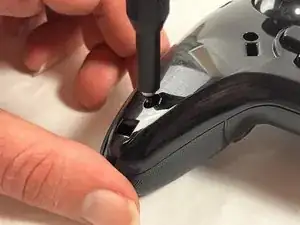

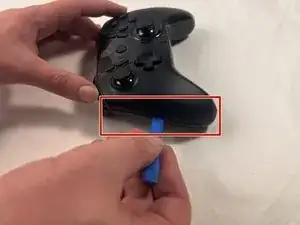

Вставьте пластиковый инструмент для открывания в щель с боковой стороны контроллера.
Пошевелите инструментом, пока крышка не станет свободной.
Повторите это с другой стороны контроллера.
Не спешите. Не торопитесь при удалении крышек ручек.
Шаг 3

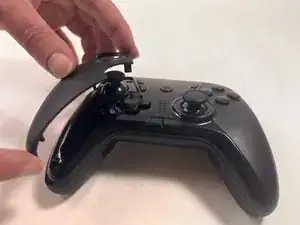

Снимите лицевую панель.
Повторите с другой стороны контроллера.
Шаг 4

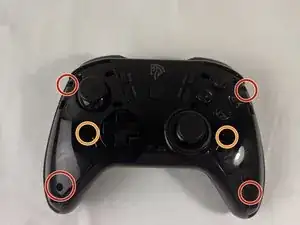

Используйте крестовую отвертку №000, чтобы удалить четыре винта длиной 20 мм с лицевой панели контроллера.

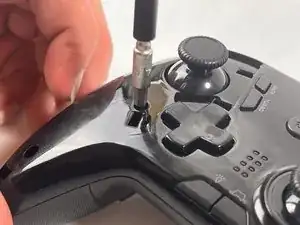

Используйте крестовую отвертку №000 (может потребоваться удлинитель бит) для удаления двух винтов длиной 20 мм с лицевой панели контроллера.
Удлинитель следует использовать только для откручивания двух из шести винтов. Не используйте его для всех шести.
Шаг 5

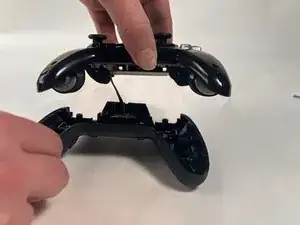

Снимите лицевую панель контроллера, приподняв ее прямо вверх от задней панели.
Будьте осторожны, задняя панель контроллера все еще прикреплена. Не двигайте контроллер слишком грубо.
Шаг 6

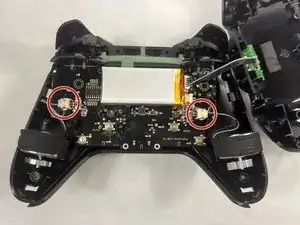

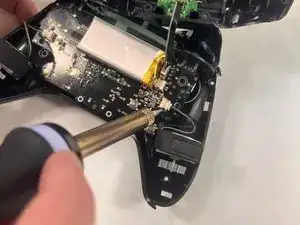

Найдите части вибромотора, подключенные к материнской плате.
Отпаивайте эти части вибромотора, чтобы удалить их.
В вашем контроллере должно быть два разъема, по одному для каждого вибромотора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
