Замена навигационных кнопок EasySMX ESM-9100

Консоли

Этот гид демонстрирует, как заменить навигационные кнопки на вашем игровом контроллере EasySMX ESM-9100. Вероятная причина, по которой навигационные кнопки вашего контроллера перестали работать, может заключаться в том, что они вышли из строя и больше не касаются сенсора на плате. Если внешние части корпуса неправильно выровнены, это может быть причиной или привести к смещению. Если попытки выровнять любую навигационную кнопку без разборки не привели к успеху, следующим шагом будет доступ к внутренним компонентам контроллера для его выравнивания. Для этого следуйте этому простому руководству по замене/выравниванию навигационных кнопок.

Поскольку это потребует работы с внутренними электроникой, будьте осторожны, чтобы не повредить их, чтобы контроллер не стал полностью неотзывчивым.

Перед началом этого ремонта убедитесь, что контроллер отключен от вашей игровой приставки или ПК.

Шаг 1

Разместите контроллер лицом вниз на твердой поверхности.

Используйте отвёртку Phillips #00, чтобы открутить семь винтов длиной 10 мм с задней крышки.

Порядок не имеет значения.

Шаг 2

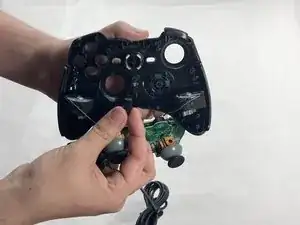

Используйте инструмент для открывания iFixit, чтобы открыть заднюю крышку и снять её, чтобы получить доступ к внутренним компонентам.

Уберите крышку в сторону, затем возьмите плату и осторожно снимите её с передней крышки.

Будьте осторожны при снятии задней крышки, компоненты в этом контроллере плохо закреплены и могут легко выпасть.

Шаг 3

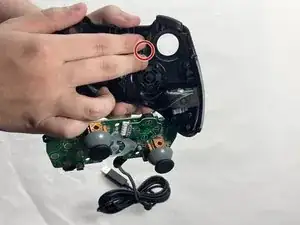

Вытащите заднюю кнопку из передней крышки.

Держите контроллер лицом вниз, чтобы предотвратить выпадение других кнопок.

Шаг 4

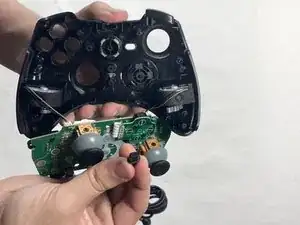

Вытащите кнопку "Старт" из передней крышки.

Держите контроллер лицом вниз, чтобы предотвратить выпадение других кнопок.

Шаг 5

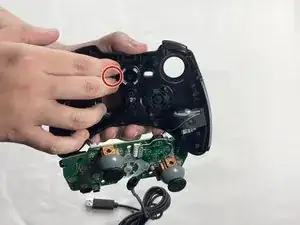

Осторожно вытащите кнопку "Турбо" из передней крышки.

Держите контроллер лицом вниз, чтобы предотвратить выпадение других кнопок.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке. Утилизируйте ваши электронные отходы у переработчика, сертифицированного R2 или e-Stewards.

Перевод руководства с ifixit.com
