Замена кнопки «Домой» на контроллере EasySMX ESM-9100
В этом руководстве показано, как заменить кнопку «Домой» на игровом контроллере EasySMX ESM-9100. Чаще всего кнопка «Домой» перестаёт работать из‑за того, что она сместилась внутри корпуса контроллера и больше не срабатывает на датчик на печатной плате. Смещение частей внешнего корпуса может вызвать или усугубить эту проблему. Если попытки выровнять кнопку «Домой» без разборки не помогли, следующим шагом будет доступ к внутренностям контроллера для её выравнивания. Следуйте этому простому руководству, чтобы заменить или выровнять кнопку «Домой» в EasySMX ESM-9100. Поскольку придётся работать рядом с электроникой, будьте осторожны, чтобы не повредить её и не сделать контроллер полностью неработоспособным.
Перед началом ремонта убедитесь, что контроллер отключён от консоли или ПК.
Шаг 1
Положите контроллер лицевой стороной вниз на твёрдую поверхность.
Отвинтите семь винтов 10 мм на задней крышке крестовой отвёрткой Phillips #00.
Порядок снятия не имеет значения.
Шаг 2
Используйте инструмент для вскрытия iFixit, чтобы поддеть и снять заднюю крышку, открыв доступ к внутренним компонентам.

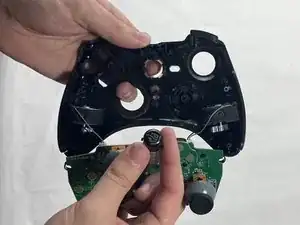

Отложите крышку в сторону, затем возьмите печатную плату и аккуратно извлеките её из передней части корпуса.
При снятии задней крышки будьте осторожны: компоненты внутри этого контроллера слабо зафиксированы и могут легко выпасть.
Шаг 3

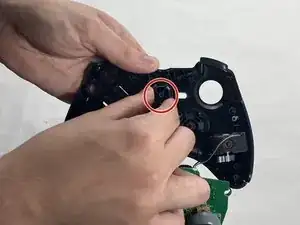

Нажмите на кнопку «Домой» спереди верхней крышки, чтобы вытолкнуть её наружу.

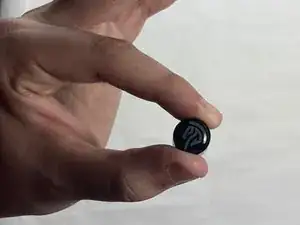

Аккуратно извлеките её с задней стороны верхней крышки.
При установке новой кнопки «Домой» убедитесь, что защёлки на кнопке совпадают с направляющими в гнезде.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Утилизируйте электронные отходы через переработчика, сертифицированного по R2 или e‑Stewards.
Перевод руководства с ifixit.com
