Замена D-Pad на EasySMX ESM-9100
Этот гид демонстрирует, как заменить кнопки d-pad на вашем игровом контроллере EasySMX ESM-9100. Вероятной причиной неработоспособности d-pad контроллера является неправильное выравнивание резинки, из-за чего кнопка прилипает к передней панели устройства. Резинка должна быть сжата кнопкой, что, в свою очередь, возвращает кнопку в исходное положение. Единственный способ исправить это - получить доступ к резинке и кнопке напрямую в контроллере. Если d-pad вашего EasySMX ESM-9100 не работает, следуйте этому руководству.
Поскольку это потребует работы с внутренней электроникой, будьте осторожны, чтобы не повредить ее, чтобы избежать полной неработоспособности контроллера. Используйте антистатические инструменты при работе рядом с батареей и деликатными компонентами, такими как плата.
Перед началом ремонта убедитесь, что контроллер отключен от вашей консоли или ПК.
Шаг 1
Поместите контроллер лицевой стороной вниз на прочную поверхность.
Используйте отвертку Phillips #00, чтобы удалить семь винтов длиной 10 мм с задней крышки.
Порядок не имеет значения.
Шаг 2
Используйте инструмент для открытия iFixit, чтобы приподнять заднюю крышку и снять ее, чтобы раскрыть внутренние компоненты.

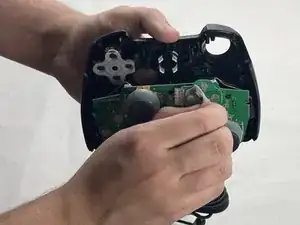

Уберите крышку в сторону, затем возьмите плату и осторожно извлеките ее из передней крышки.
Будьте осторожны при снятии задней крышки, компоненты в этом контроллере не прочно прикреплены и могут легко выпасть.
Шаг 3

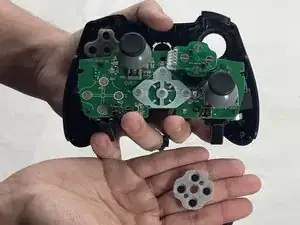

Осторожно снимите резинку с платы, соответствующей d-pad.
Будьте осторожны, чтобы не повредить резинку, у которой есть два выступа, которые вставляются в плату.
Шаг 4

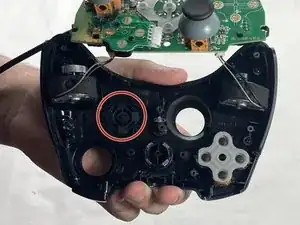

Осторожно введите d-pad обратно в разъем, слегка нажав на него.
D-pad плотно фиксируется в крышке и не может быть удален без повреждения крышки. Не применяйте чрезмерную силу при установке, так как вы можете сломать верхнюю крышку.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. Отнесите ваши электрические отходы в переработчик, сертифицированный R2 или e-Stewards.
Перевод руководства с ifixit.com
