Замена USB-кабеля рулевого колеса Thrustmaster Ferrari 458 Spider
Этот гид покажет, как заменить USB-кабель.
Пожалуйста, обратите внимание, что в этом руководстве требуется пайка. Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, посетите это руководство.
Шаг 1

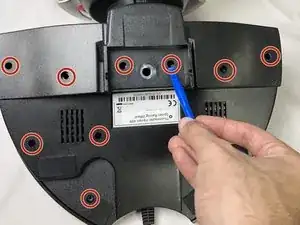

Удалите черный винт 10 мм с помощью отвертки JIS #1.
Всего 12 винтов.
Два из винтов находятся глубоко внутри устройства, возможно, вам потребуется использовать узкую отвертку.
На изображении вы видите пластиковый инструмент для открытия вместо отвертки, потому что у нас не было отвертки, когда мы делали фотографию.
Шаг 2

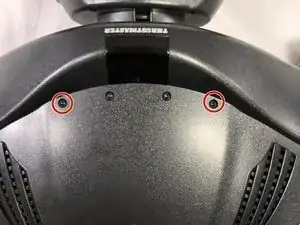

Удалите два черных винта 10 мм на верхней части устройства с помощью шестигранного ключа 2,5 мм. Только два внешних винта.

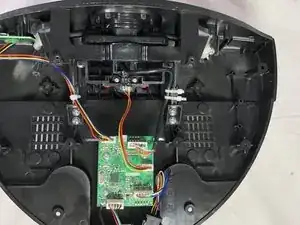

Аккуратно раздвиньте обе половинки устройства, чтобы получить доступ внутрь.
Шаг 3

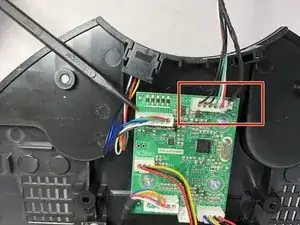

С помощью небольшого пластикового инструмента для открытия аккуратно подденьте белый разъем, который соединяет USB-кабель с платой.
Шаг 4
Сопоставьте черный кабель, который соединяет USB-порт с материнской платой.
Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, посетите это руководство.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
