Замена задних педалей Logitech G920 Driving Force
Это руководство по замене поможет Вам заменить неисправную или сломанную заднюю педаль на Logitech G920 Driving Force. Следующие шаги можно использовать для любой из трёх педалей, которые необходимо заменить.
Шаг 1

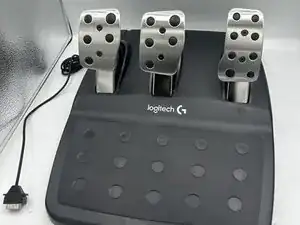

Найдите педаль, которую нужно заменить.
Шаг 2

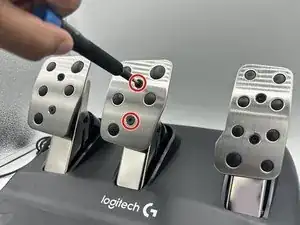

Используйте шестигранную отвертку 2.5 мм или ключ Аллен, чтобы выкрутить два центральных винта длиной 30 мм в педали.
Шаг 3

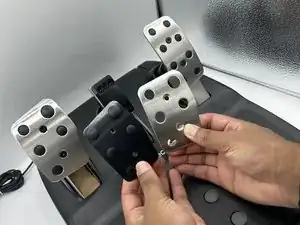

Снимите педали со стойки.
Повторите шаги 2–3, пока все подлежащие замене педали не будут сняты.
Шаг 4

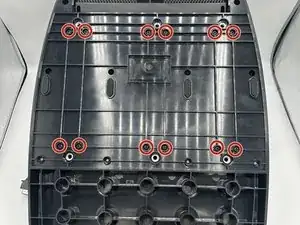

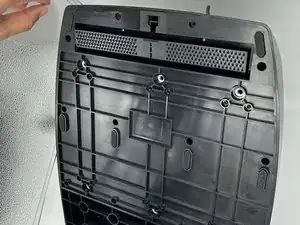

Снимите двенадцать винтов длиной 12 мм с нижней части устройства с помощью крестовой отвертки Phillips #1.
Шаг 5

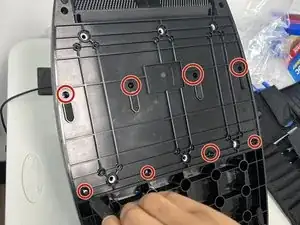

Снимите восемь винтов длиной 12 мм с нижней части устройства с помощью крестовой отвертки Phillips #0.
Шаг 6

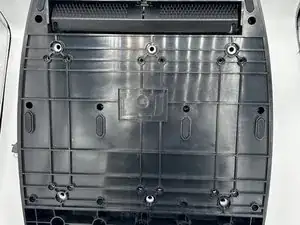

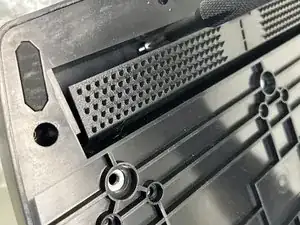

Нажмите переключатель, расположенный в отверстии в верхней части нижней стороны панели педалей.
Это открывает защёлку для ковра, чтобы получить доступ к дополнительным винтам.
Шаг 7

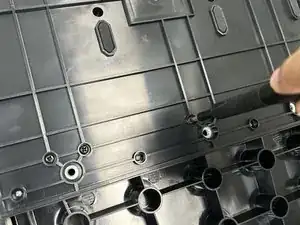

Снимите два винта длиной 14 мм за защёлкой ковра с помощью крестовой отвертки Phillips #0.
Шаг 8

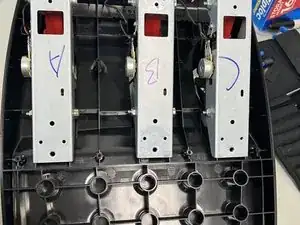

Снимите заднюю часть педали, соответствующую передней части педали, снятой на шаге 3.
Это изображение не перевёрнуто. При снятии задней панели надпись на внутреннем механизме педали будет выглядеть именно так.
Шаг 9

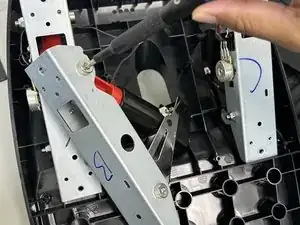

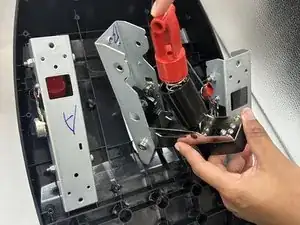

Снимите шайбу и болт в верхней части красного элемента на задней части педали.
Шаг 10

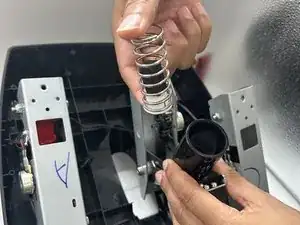

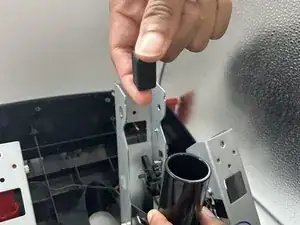

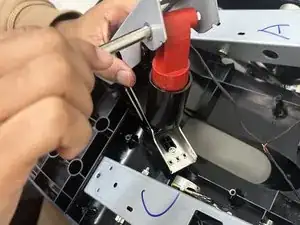

Снимите красный элемент, пружину и блок внутри задней части педали.
Замените необходимую деталь.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
