Замена материнской платы рулевого колеса Logitech G920 Driving Force
Данное руководство поможет вам заменить материнскую плату рулевого колеса Logitech G920 Driving Force. Материнская плата рулевого колеса контролирует входы всего оборудования на рулевом колесе, такие как кнопки XYAB и D-pad. Если у вашего устройства возникают проблемы, связанные с неработающими кнопками и лепестками, обратитесь к руководству по устранению неполадок, прежде чем продолжить с этим руководством. Если вы собираетесь продолжить, отключите все части устройства от электрических сети перед началом.
Шаг 1
Используйте отвертку Phillips #0, чтобы удалить пять внешних винтов длиной 9,5 мм.
Только три из пяти винтов видны с каждой стороны колесо из-за центрального блока.
Шаг 2

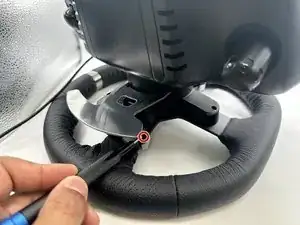

Используя отвертку Phillips #0, удалите винты длиной 5 мм, удерживающие бамперы на месте.
Шаг 3

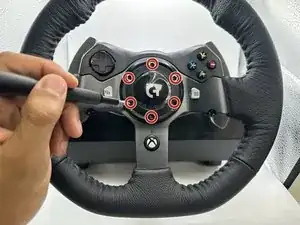

С помощью отвертки Torx Security TR25 удалите шесть винтов длиной 23,8 мм, соединяющих переднюю панель.

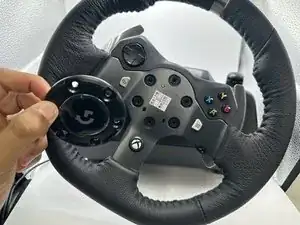

Снимите переднюю панель с рулевого колеса.
Шаг 4

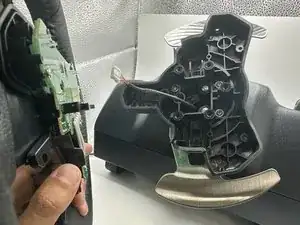

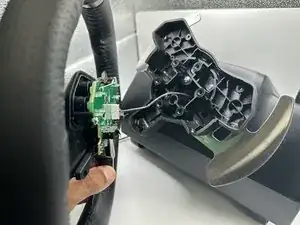

Снимите колесо с основной консоли рулевого колеса.
Убедитесь, что вы делаете это осторожно, чтобы не повредить соединительный провод.
Шаг 5

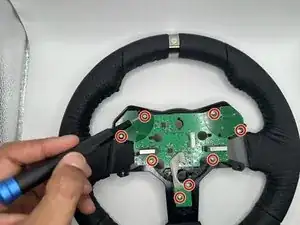

Удалите восемь винтов длиной 7,5 мм, удерживающих материнскую плату рулевого колеса на месте, используя отвертку Phillips #0.

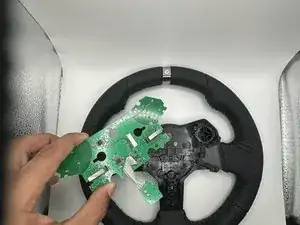

Удалите материнскую плату рулевого колеса.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
