Замена D-Pad рулевого колеса Logitech G920 Driving Force
Этот гид поможет вам заменить D-Pad рулевого колеса Logitech G920 Driving Force. D-Pad управляет вводом, используемым для навигации в меню. Если у вашего устройства возникают проблемы, связанные с отсутствием реакции D-Pad, ознакомьтесь с руководством по устранению неисправностей, прежде чем продолжать. Если вы собираетесь продолжить, отключите все части устройства от сети перед началом.
Шаг 1
Используйте отвертку Phillips #0, чтобы снять пять внешних винтов длиной 9.5 мм.
Только три из пяти винтов видны с каждой стороны руля из-за центрального блока.
Шаг 2
Используя отвертку Phillips #0, снимите винты длиной 5 мм, которые фиксируют бамперы на месте.
Шаг 3
Используя отвертку Torx Security TR25, снимите шесть винтов длиной 23.8 мм, которые крепят лицевую пластину.
Снимите лицевую пластину с рулевого колеса.
Шаг 4
Снимите колесо с основной консоли рулевого колеса.
Убедитесь, что это сделано осторожно, чтобы не повредить соединительный провод.
Шаг 5
Снимите восемь винтов длиной 7.5 мм, которые удерживают материнскую плату рулевого колеса, используя отвертку Phillips #0.
Снимите материнскую плату рулевого колеса.
Шаг 6

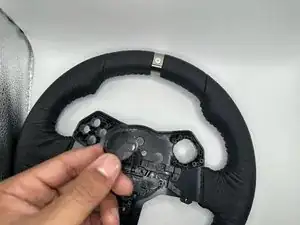

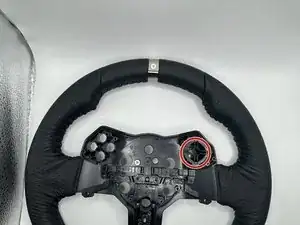

Осторожно снимите оригинальный D-Pad с консоли.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
