Замена платы электродвигателя Logitech G920 Driving Force
В этом руководстве описывается процесс замены платы электродвигателя рулевого колеса Logitech G920 Driving Force. Чаще всего замена платы требуется в случае электрических неисправностей или повреждения компонентов. Замена платы может улучшить отзывчивость устройства при управлении и повороте руля.
Шаг 1

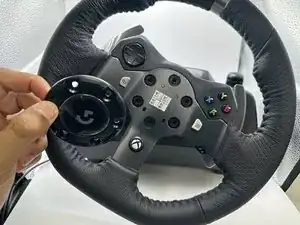

Используя отвёртку Phillips #0, удалите пять внешних винтов длиной 9,5 мм.
Из-за центрального блока с каждой стороны колеса видны только три из пяти винтов.
Шаг 2

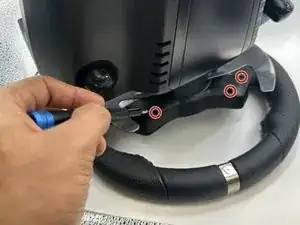

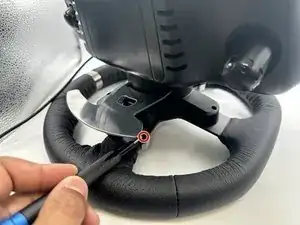

Используя отвёртку Phillips #0, удалите винты длиной 5 мм, которые крепят бамперы.
Шаг 3

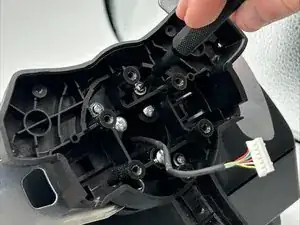

Используя отвёртку TR25 Torx Security, удалите шесть винтов длиной 23,8 мм, которые крепят переднюю панель.

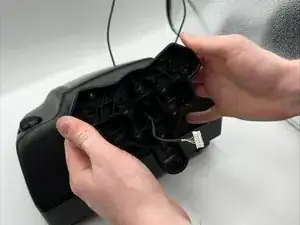

Снимите переднюю панель с рулевого колеса.
Шаг 4

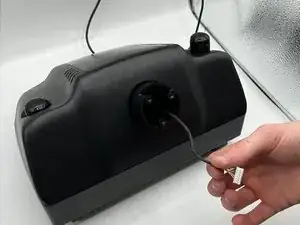

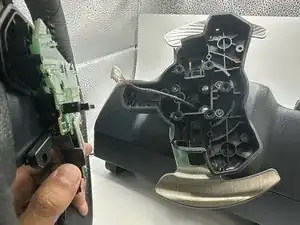

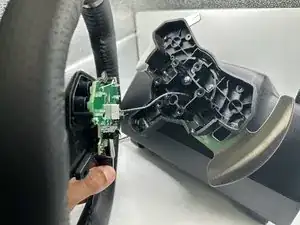

Снимите руль с основного блока рулевого колеса.
Выполняйте это действие осторожно, чтобы не повредить соединительный провод.
Шаг 5

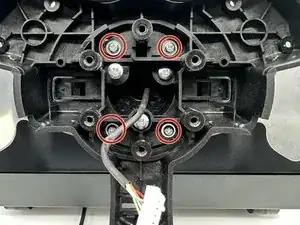

Используя отвёртку Phillips #0, удалите четыре винта длиной 13,5 мм.
Шаг 6

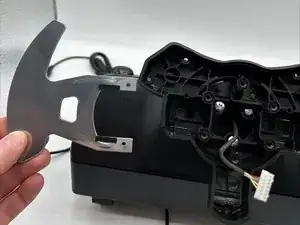

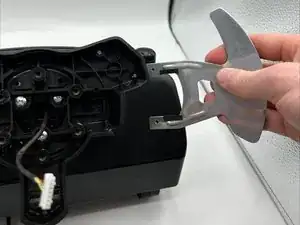

Снимите педали с обеих сторон основания рулевого колеса.
Шаг 7

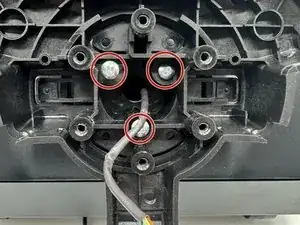

Используя отвёртку Phillips #2, удалите три винта длиной 36 мм.
Шаг 8

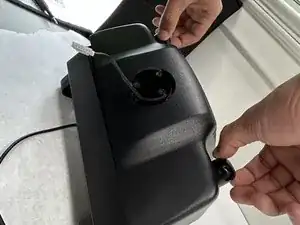

Отделите основание рулевого колеса от корпуса двигателя.
Шаг 9

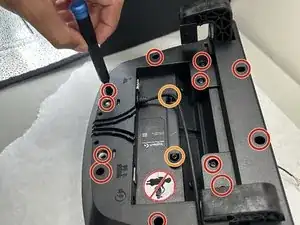

Переверните корпус двигателя.
Используя отвёртку Phillips #0, удалите двенадцать винтов длиной 12,2 мм.
Используя отвёртку Phillips #0, удалите два винта длиной 11,5 мм.
Шаг 10
Переверните корпус двигателя ещё раз.

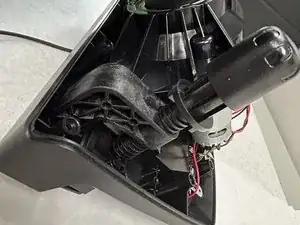

Снимите крышку корпуса двигателя.

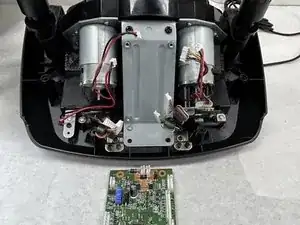

Шаг 11

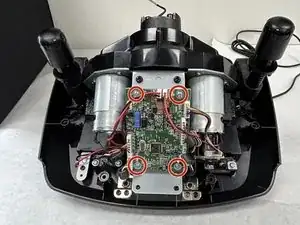

Используя отвёртку Phillips #0, удалите четыре винта длиной 5 мм.

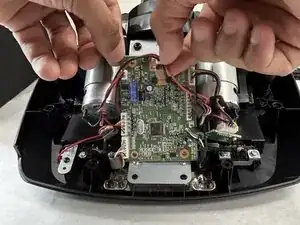

Отсоедините провода, подключённые к плате.
Извлеките плату из корпуса двигателя.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
