Замена адаптивного триггера PlayStation Portal
В этом руководстве показано, как снять и заменить любой из адаптивных триггеров вашего PlayStation Portal.
Этот ремонт касается целого модуля адаптивного триггера. Модуль включает триггер, узел мотора и плату с поддерживающей электроникой.
Руководство описано на примере модуля правого адаптивного триггера. Если вы меняете левый модуль триггера, процедура будет аналогичной.
Шаг 1

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.
Шаг 2


Обе накладки удерживаются зажимами.
Прижмите пальцем накладку L1, чтобы она не вырвалась при поддевании.
Вставьте плоский конец лопатки между верхним краем накладки и белым корпусом.
Подденьте вверх, чтобы отщёлкнуть накладку.
Проведите лопаткой вдоль шва, чтобы освободить оставшиеся зажимы.
Шаг 3

Снимите накладку L1.
Шаг 4


Повторите ту же процедуру, чтобы поддеть и снять накладку R1.
Шаг 5


Чтобы установить накладку при сборке:
Совместите накладку со слотом.
Прижмите накладку пальцем до защёлкивания.
Шаг 6

Вставьте кончик медиатора под декоративную планку левого джойстика, там где она огибает нижнюю часть рукояти.
Поверните медиатор, чтобы освободить нижний зажим.
Шаг 7


Вставьте кончик медиатора под внешний край декоративной планки.
Проведите медиатором вдоль края, чтобы освободить зажимы.
Шаг 8

Вставьте кончик медиатора под внутренний край планки.
Проведите медиатором вдоль края, чтобы освободить зажимы.
Шаг 9

Возьмите нижний край планки и медленно поднимайте, чтобы освободить оставшиеся зажимы.
Если планка застряла, поверните или сдвиньте её вбок, чтобы освободить стропорившиеся зажимы.
Шаг 10

Поднимите и снимите декоративную планку левого джойстика.
Шаг 11


Повторите процедуру, чтобы отщёлкнуть и снять декоративную планку правого джойстика.
Шаг 12

Чтобы прикрепить планку при сборке:
С помощью пальцев совместите и защёлкните верхний край.
Плотно прижмите по остальным краям, чтобы защёлкнуть планку на месте.
Шаг 13

Отверткой Phillips выкрутите два винта длиной 6,5 мм в нижних наконечниках каждой рукояти.
Вам может потребоваться отлепить несколько пломб-вклеек, чтобы получить доступ к винтам.
Шаг 14

Отверткой Phillips выкрутите два винта длиной 6,5 мм, крепящие верхние углы корпуса.
Шаг 15

Задняя панель всё ещё удерживается многочисленными зажимами. В следующих шагах показано, как отщёлкнуть панель, снижая риск повреждения зажимов.
Шаг 16

Вставьте плоский край лопатки в левый внутренний шов задней панели.
Это освобождает зажим в этой области, одновременно немного выгибая панель и создавая больший внешний шов.
Держите лопатку вставленной в шов.
Шаг 17


Вставьте кончик медиатора в левый внешний шов корпуса.
Проведите медиатором вдоль шва, чтобы освободить зажимы, фиксирующие край.
Оставьте медиатор в шве, чтобы панель не защёлкнулась обратно.
Шаг 18

Удалите лопатку из внутреннего шва.
Шаг 19


Повторите предыдущие три шага с правой стороны Portal, чтобы освободить зажимы вдоль правого края.
Шаг 20

Схватитесь за верхний край задней крышки, возле угла.
Аккуратно оттяните верхний край, пока не почувствуете, как защёлки в этом углу отпустят.
Шаг 21

Потяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.
Шаг 22

Схватитесь за нижний край задней крышки, ближе к центру.
Резко потяните, чтобы освободить защёлки, фиксирующие нижний край.
Шаг 23

Снимите заднюю крышку.
Шаг 24


Чтобы защёлкнуть заднюю крышку на место при сборке:
Сначала совместите углы рядом с кнопками триггеров.
Плотно надавите по всему периметру, чтобы защёлкнуть крышку обратно на место.
Шаг 25

Используйте крестообразную отвёртку, чтобы удалить два винта длиной 6,5 мм, фиксирующие правую половину рукояти к Portal.
Сзади эти винты находятся с левой стороны Portal.
Эти винты могут быть затянуты. Подперите Portal рукой и сильно надавите на отвёртку.
Также можно попробовать использовать JIS‑отвёртку #00 для лучшего захвата винтов.
Шаг 26

Схватитесь за верхний край оболочки рукояти и слегка поверните её наружу (от экрана), чтобы освободить внутренние защёлки.
Шаг 27


Вставьте плоскую кромку лопатки под внутренний край оболочки рукояти, рядом с мотором вибрации.
Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть оболочки рукояти.
Снимите правую половину рукояти.
Шаг 28

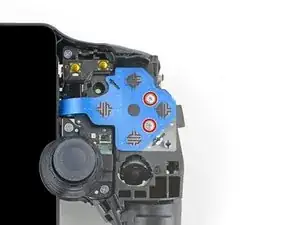

Используйте крестообразную отвёртку, чтобы удалить два винта длиной 6,5 мм, фиксирующие модуль адаптивного триггера к раме.
Эти винты могут быть затянуты. Подперите Portal рукой и сильно надавите на отвёртку.
Также можно попробовать использовать JIS‑отвёртку #00 для лучшего захвата винтов.
Шаг 29


Осторожно переверните Portal так, чтобы задняя часть была сверху.

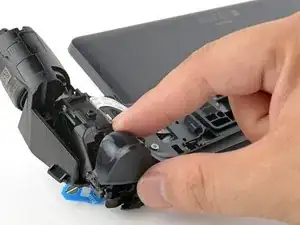

Выведите модуль адаптивного триггера из его углубления и расположите его так, чтобы был доступен основной кабельный разъём.
Шаг 30

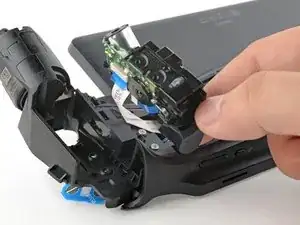

Используйте пинцет, чтобы схватить синюю вкладку на основном гибком кабеле.
Решительно потяните кабель строго наружу из его разъёма, чтобы отключить его.
Если возникают трудности, слегка покачивайте кабель при вытягивании.
Шаг 31

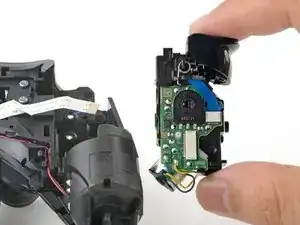

Снимите адаптивный триггер.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы на переработку к переработчику, сертифицированному по стандарту R2 или e‑Stewards.
Ремонт не прошёл как планировалось? Попробуйте базовую диагностику или задайте вопрос сообществу Answers для получения помощи.
