Замена крестовины (D-pad) PlayStation Portal

Прежде чем приступать к ремонту, выключите PlayStation Portal и отключите все кабели.

Оба бампера удерживаются защёлками.

Прижмите пальцем бампер L1, чтобы он не выскочил при поддевании.

Вставьте плоский конец лопатки между верхним краем бампера и белым корпусом.

Подденьте, чтобы отщёлкнуть бампер.

Проведите лопаткой вдоль стыка, чтобы освободить оставшиеся защёлки.

Снимите бампер L1.

Повторите процедуру, чтобы поддеть и снять бампер R1.

Чтобы установить бампер при сборке:

Совместите бампер со слотом.

Прижмите бампер пальцем до щелчка, пока он не зафиксируется.

Вставьте наконечник медиатора для вскрытия под ленту окантовки левого стика, в месте, где она оборачивается под рукоять.

Поверните медиатор, чтобы освободить нижнюю защёлку.

Вставьте наконечник медиатора под внешний край окантовки.

Проведите медиатором вдоль края, чтобы освободить защёлки.

Вставьте наконечник медиатора под внутренний край ленты.

Проведите медиатором вдоль края, чтобы освободить защёлки.

Охватите нижний край ленты и медленно поднимайте, чтобы освободить оставшиеся защёлки.

Если лента застряла, поверните или сдвиньте её вбок, чтобы освободить упорные защёлки.

Поднимите и снимите окантовку левого стика.

Повторите процедуру, чтобы отщёлкнуть и снять окантовку правого стика.

Чтобы снова прикрепить окантовку при сборке:

С помощью пальцев совместите и защёлкните верхний край.

Плотно прижмите по остальным краям, чтобы зафиксировать окантовку.

Отверткой Phillips выкрутите два винта длиной 6.5 мм на нижних наконечниках каждой рукояти.

Возможно, потребуется снять часть наклеек, свидетельствующих о вскрытии, чтобы получить доступ к винтам.

Отверткой Phillips выкрутите два винта длиной 6.5 мм, фиксирующие верхние углы корпуса.

Задняя панель все ещё удерживается множеством защёлок. Следующие шаги покажут, как отщёлкнуть панель с минимальным риском повреждения защёлок.

Вставьте плоский край лопатки в левый, внутренний стык задней панели.

Это освободит защёлку в этой области и слегка согнёт панель, создавая больший внешний зазор.

Оставьте лопатку вставленной в стык.

Вставьте наконечник медиатора в левый, внешний стык корпуса.

Проведите медиатором вдоль стыка, чтобы освободить защёлки, удерживающие край.

Оставьте медиатор в стыке, чтобы панель не защёлкнулась обратно.

Уберите лопатку из внутреннего стыка.

Повторите предыдущие три шага с правой стороны Portal, чтобы освободить защёлки вдоль правого края.

Осторожно переверните ваш Portal.

Возьмитесь за верхний край задней панели, рядом с углом.

Аккуратно потяните верхний край от себя, пока не почувствуете, что защёлки в этом углу освобождаются.

Потяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.

Возьмитесь за нижний край задней панели ближе к центру.

Резко потяните, чтобы освободить защёлки, фиксирующие нижний край.

Снимите заднюю панель.

Чтобы защёлкнуть заднюю панель при сборке:

Сначала совместите углы рядом с кнопками-триггерами.

Плотно прижмите по всему периметру, чтобы защёлкнуть панель на место.

Используйте крестообразную отвертку, чтобы вывернуть два винта длиной 6.5 мм, фиксирующие левую боковую панель к Portal.

Со стороны задней панели эти винты находятся на правой стороне Portal.

Эти винты могут быть тугими. Подперите Portal рукой и сильно давите на отвертку.

Также можно попробовать использовать JIS‑отвертку #00 для лучшего захвата винтов.

Возьмитесь за верхний край боковой панели и слегка поверните её наружу (от экрана), чтобы освободить внутренние защёлки.

Вставьте плоский край медиатора под внутренний край боковой панели, рядом с мотором вибрации.

Поверните медиатор вдоль края, чтобы отщёлкнуть нижнюю часть боковой панели.

Снимите левую боковую панель.

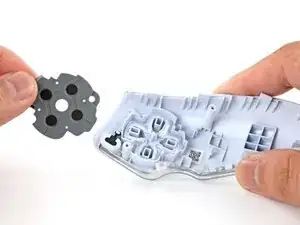

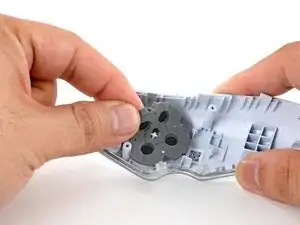

Пальцами отогните серую накладку кнопки от боковой панели и снимите её.

При сборке:

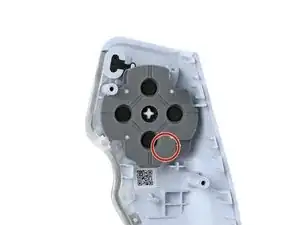

Убедитесь, что указатель ориентации на накладке кнопки направлен вверх.

Переверните боковую панель, чтобы выпав крестовидный регулятор.

При сборке:

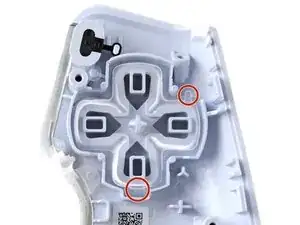

Установите крестовидный регулятор так, чтобы направляющие вкладки располагались в вырезах панельной основы.
