Замена блока питания PlayStation 5
Следуйте этому руководству, чтобы снять и заменить блок питания на PlayStation 5.
Прежде чем начать, полностью выключите питание и отключите все кабели от консоли. Не забудьте соблюдать общие меры безопасности при работе с разрядом статического электричества (ESD) во время ремонта консоли.
Шаг 1

Если ваша PlayStation 5 установлена вертикально, переверните её так, чтобы подставка была сверху.
Если ваша PlayStation 5 установлена горизонтально, переходите к шагу 6.
Работайте на ровной поверхности, чтобы предотвратить падение консоли.
Используйте монету или отвёртку с плоским лезвием, чтобы открутить винт подставки длиной 26,5 мм.
Шаг 2

Поднимите подставку прямо вверх, чтобы снять её.
Шаг 3

Вставьте винт в нишу на дне подставки.
Шаг 4


Используйте пинцет или ноготь, чтобы снять заглушку из ниши.
Используйте палец, чтобы вставить заглушку в отверстие для винта.
Шаг 5


Поверните подставку против часовой стрелки, чтобы закрыть нишу.
Шаг 6

Если ваша PlayStation 5 установлена горизонтально, положите её лицевой стороной вниз так, чтобы порт зарядки был сверху.
Поднимите подставку прямо вверх, чтобы снять её.
Шаг 7


Переверните устройство так, чтобы порты USB и Ethernet оказались с левой стороны от вас.
Поднимите угол передней панели, чтобы отщёлкнуть её от корпуса.
Шаг 8

Поднимая угол, сдвиньте переднюю панель в направлении низа устройства.
Снимите правую переднюю панель.
Шаг 9


Вставьте плоский конец лопатки под решётку и в зазор над вентилятором.
Подденьте решётку лопаткой, чтобы оторвать её от корпуса.
Шаг 10

Поднимите решётку от корпуса, чтобы снять её.
Шаг 11

Используйте отвертку T9 Torx Security, чтобы удалить четыре винта, крепящие кожух вентилятора к корпусу:
Два винта длиной 23,3 мм
Один винт длиной 11,4 мм
Один винт длиной 31 мм
В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить консоль.
Шаг 12

Поднимите кожух вентилятора прямо вверх, чтобы снять его.
Шаг 13


Вставьте плоский конец лопатки под чёрную крышку проводов и в зазор над проводами вентилятора.
Подденьте только крышку проводов, а не сами провода вентилятора.
С помощью лопатки отожмите крышку проводов, пока не сможете захватить её пальцами.
Шаг 14


Снимите крышку проводов пальцами.
Шаг 15

Схватите края разъёма кабеля вентилятора пальцами и потяните вверх, чтобы отсоединить его от материнской платы.
Всегда тяните кабели за разъёмы, а не за сами провода.
Шаг 16


Поднимите вентилятор и выньте его из корпуса, чтобы снять.
Шаг 17

Используйте крестовую отвёртку, чтобы удалить винт крышки SSD длиной 17 мм.
Шаг 18


Сдвиньте крышку SSD пальцем в направлении верхней части устройства, чтобы отщёлкнуть её от корпуса.
Снимите крышку SSD.
Шаг 19

Схватите края разъёма кабеля оптического привода пальцами и потяните вверх, чтобы отсоединить его от материнской платы.
Всегда тяните кабели за разъёмы, а не за сами провода.
Шаг 20

Удерживая края разъёма кабеля оптического привода пальцами, потяните вверх, чтобы отсоединить его от оптического привода.
Шаг 21


Используйте пинцет, чтобы снять пломбу‑наклейку, закрывающую оставшийся винт корпуса.
Если PlayStation 5 никогда ранее не открывали, эта наклейка будет полностью чёрной. Узоры появятся после её удаления.
Технически это пломбировочные наклейки — но не беспокойтесь — Sony не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!
Шаг 22

Используйте отвертку Torx T8, чтобы удалить одиннадцать винтов, фиксирующих корпус:
Шесть винтов длиной 18.6 мм
Два винта длиной 23.3 мм
Два винта длиной 43.2 мм
Один винт длиной 7.3 мм
Шаг 23

Поднимите корпус прямо вверх, чтобы снять его.
Шаг 24


Используйте плоский конец лопатки, чтобы нажать на металлическую фиксирующую планку разъёма кабеля оптического привода.
Удерживая металлическую планку нажатой, с помощью пинцета потяните синюю оттягивающую вкладку непосредственно от разъёма, чтобы отключить кабель от оптического привода.
Тяните только за оттягивающую вкладку, а не за сам кабель.
Шаг 25

Поднимите оптический привод от устройства, чтобы извлечь его.
Шаг 26


Используйте плоский конец лопатки, чтобы нажать на металлическую фиксирующую планку разъёма кабеля оптического привода.
Удерживая металлическую планку нажатой, с помощью пинцета потяните синюю оттягивающую вкладку непосредственно от разъёма, чтобы отключить кабель от материнской платы.
Шаг 27

Используйте пинцет, чтобы потянуть синюю оттягивающую вкладку непосредственно от разъёма и отключить шлейф питания и кнопку извлечения.
Шаг 28

Используйте пинцет, чтобы потянуть синюю оттягивающую вкладку непосредственно от разъёма и отключить светодиодный шлейф.
Шаг 29


С помощью пинцета захватите белый провод антенны Wi‑Fi за металлическую основу, как можно ближе к разъёму.
Поднимите разъём провода прямо вверх, чтобы отключить его от материнской платы.
Повторите для чёрного провода антенны Wi‑Fi.
Некоторые ревизии плат могут не иметь этих проводов антенн. Если на вашей плате отсутствуют эти разъёмы, пропустите этот шаг.
Шаг 30


С помощью пинцета захватите чёрный или синий провод антенны блока питания за металлическую основу, как можно ближе к разъёму.
Поднимите разъём провода прямо вверх, чтобы отключить его от материнской платы.
Повторите для белого провода антенны блока питания.
Шаг 31


С помощью пинцета отогните белую наклейку, фиксирующую провода антенны к верхней защитной крышке.
Извлеките провода антенны из‑под наклейки.
Прижмите белую наклейку обратно к верхней защитной крышке, чтобы её можно было использовать повторно.
Шаг 32


Повторите предыдущий шаг, чтобы отогнуть четыре оставшиеся наклейки.
Шаг 33


С помощью пинцета отогните белую наклейку, фиксирующую светодиодный шлейф к радиатору.
Извлеките светодиодный шлейф из‑под наклейки.
Прижмите белую наклейку обратно к радиатору, чтобы её можно было использовать повторно.
Шаг 34

Используйте отвертку Torx T8, чтобы удалить сорок два винта, фиксирующих верхнюю защитную крышку:
Сорок один винт длиной 7.3 мм
Один винт длиной 43.2 мм
Шаг 35


Снимите верхнюю защитную крышку с материнской платы.
При сборке это хорошее место для замены термопрокладок на верхней части основной платы, если необходимо. Прокладки могут быть приклеены как к верхней защитной крышке, так и к основной плате.
Важно, чтобы заменяемые прокладки были той же толщины, что и оригинальные, иначе поролон вокруг APU может не закрываться плотно.
Шаг 36


Нажмите пальцем на металлическую фиксирующую планку разъёма шлейфа USB‑платы.
Удерживая металлическую планку нажатой, прижмите плоский конец лопатки к изоляционной пенной подкладке на шлейфе и потяните шлейф прямо от разъёма, чтобы отключить его.
Шаг 37


Поднимите угол лицевой панели с логотипом PlayStation, чтобы отщёлкнуть её от корпуса.
Шаг 38

Поднимая угол, сдвиньте лицевую панель в сторону нижней части устройства.
Снимите левую лицевую панель.
Шаг 39

Используйте отвёртку Torx T8, чтобы выкрутить два винта длиной 29,4 мм, крепящие корпус к плате и сборке радиатора.
Шаг 40


Поднимите передний край корпуса от платы и сборки радиатора.
С приподнятым передним краем отодвиньте корпус назад, от платы и сборки радиатора, чтобы вывести порт зарядки из его посадочного места в корпусе.
Снимите корпус.
Передняя панель может отделиться от пластикового корпуса. При повторной сборке убедитесь, что передняя панель установлена на место перед возвращением платы и блока питания.
Шаг 41

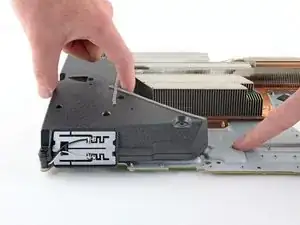

Прижмите заднюю крышку к рабочей поверхности пальцем.

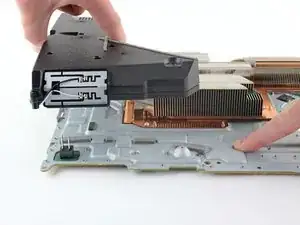

Схватите блок питания и поднимите его прямо вверх, чтобы отсоединить от платы.
Заключение
Для повторной сборки следуйте этим инструкциям в обратном порядке.
Сдавайте электронные отходы в переработку у сертифицированного по стандарту R2 или e-Stewards оператора.
Ремонт не удался? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу PlayStation 5 Answers.
