Замена лазера оптического привода PlayStation 5

Если ваша PlayStation 5 находится в вертикальном положении, переверните её так, чтобы подставка оказалась сверху.

Если ваша PlayStation 5 в горизонтальном положении, перейдите к Шагу 6.

Работайте на ровной поверхности, чтобы предотвратить опрокидывание консоли.

Используйте монету или плоскую отвертку, чтобы открутить винт подставки длиной 26,5 мм.

Поднимите подставку вертикально вверх, чтобы снять её.

Вставьте винт в отсек на дне подставки.

Используйте пинцет или ноготь, чтобы снять крышку отсека.

Нажмите крышку пальцем в отверстие для винта.

Поверните подставку против часовой стрелки, чтобы закрыть отсек.

Если ваша PlayStation 5 в горизонтальном положении, положите её лицевой стороной вниз так, чтобы разъём зарядки был направлен вверх.

Поднимите подставку вертикально вверх, чтобы снять её.

Переверните устройство так, чтобы порты USB и Ethernet находились слева от вас.

Поднимите угол декоративной панели, чтобы отщёлкнуть её от корпуса.

Поднимая угол, сдвиньте панель вниз по направлению к нижней части устройства.

Снимите правую декоративную панель.

Вставьте плоский конец лопатки под решётку в зазор над вентилятором.

Подденьте решётку лопаткой, чтобы отжать её от корпуса.

Отделите решётку от корпуса и снимите её.

Используйте отвертку T9 Torx с защитой, чтобы выкрутить четыре винта, фиксирующие кожух вентилятора к корпусу:

Два винта длиной 23,3 мм

Один винт длиной 11,4 мм

Один винт длиной 31 мм

В ходе ремонта следите за каждым винтом и возвращайте его в то же место, чтобы избежать повреждения консоли.

Поднимите кожух вентилятора вертикально вверх, чтобы снять его.

Вставьте плоский конец лопатки под чёрную крышку проводов в зазор над проводами вентилятора.

Подденьте только крышку проводов, не тяните за сами провода вентилятора.

Используйте лопатку, чтобы приподнять крышку проводов, пока не сможете схватить её пальцами.

Снимите крышку проводов, оттянув её пальцами.

Схватите края разъёма кабеля вентилятора пальцами и потяните вверх, чтобы отключить его от материнской платы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Поднимите вентилятор и выньте его из корпуса.

Используйте крестовую отвертку, чтобы выкрутить винт крышки SSD длиной 17 мм.

Сдвиньте крышку SSD пальцем в направлении верхней части устройства, чтобы отщёлкнуть её от корпуса.

Снимите крышку SSD.

Схватите края разъёма кабеля оптического привода пальцами и потяните вверх, чтобы отключить его от материнской платы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Возьмите коннектор кабеля оптического привода за края пальцами и потяните вверх, чтобы отсоединить его от привода.

Используйте пинцет, чтобы снять пломбирующую наклейку, закрывающую оставшийся винт корпуса.

Если ваша PlayStation 5 ранее не вскрывалась, эта наклейка будет полностью чёрной. Узоры появятся после её снятия.

Технически это пломбировочные наклейки — но не переживайте — Sony не вправе аннулировать вашу гарантию, пока вы ничего не повредили. Удачи!

Отверткой Torx T8 выкрутите одиннадцать винтов, удерживающих корпус:

Шесть винтов длиной 18.6 мм

Два винта длиной 23.3 мм

Два винта длиной 43.2 мм

Один винт длиной 7.3 мм

Поднимите корпус строго вверх, чтобы снять его.

Плоским концом лопатки нажмите вниз на металлическую фиксирующую скобу коннектора оптического привода.

Держите металлическую скобу прижатой и пинцетом потяните за синюю выдвижную ленточку прямо от коннектора, чтобы отсоединить кабель от привода.

Тяните только за выдвижную ленточку, а не за сам кабель.

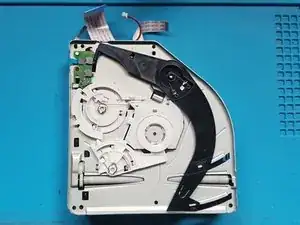

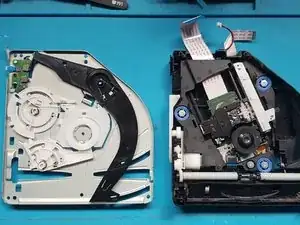

Поднимите оптический привод и удалите его из устройства.

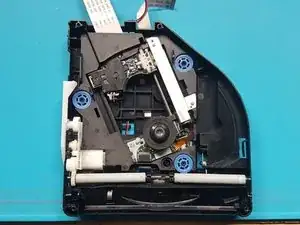

серебристые винты: 4 шт. M1.6 × 3.7 мм, с головкой 6.5 мм.

чёрные винты: 9 шт. M1.6 × 3.8 мм.

Удаляйте винты отверткой Phillips #1.

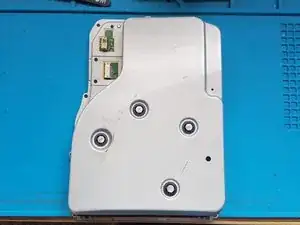

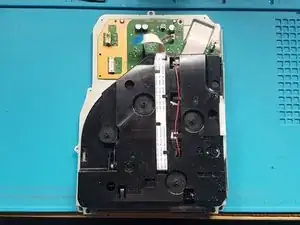

Снимите верхнюю крышку.

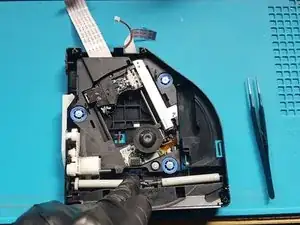

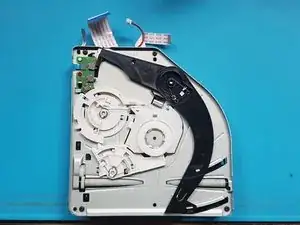

Аккуратно вытащите средний и узкий FFC-шлейфы и двухпроводный провод из их разъёмов. Для облегчения снятия можно использовать подходящий пинцет (изогнутый с заострёнными концами или прямой с притуплённым концом).

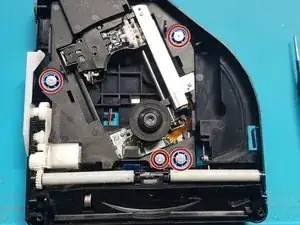

Удаляйте винты отверткой Phillips #1.

чёрные винты: 2 шт. M1.6 × 3.8 мм

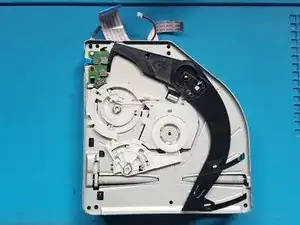

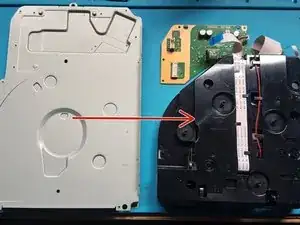

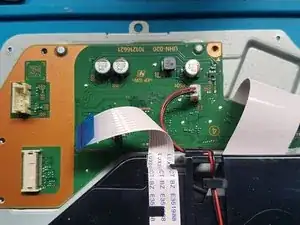

Поднимите печатную плату с прикреплённым узлом и снимите её с металлической пластины.

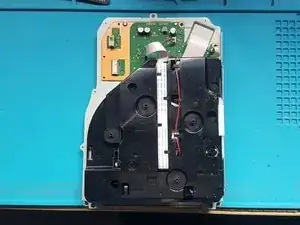

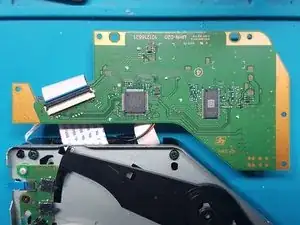

Переверните печатную плату с прикреплённым узлом.

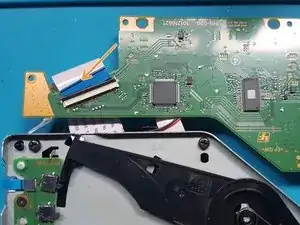

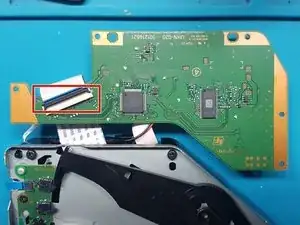

Отщёлкните широкий разъём FFC.

Аккуратно извлеките широкий FFC-шлейф из разъёма и отложите плату в сторону.

Переверните узел.

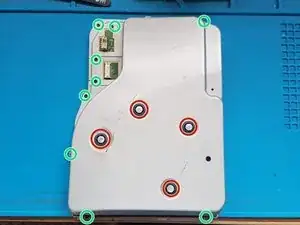

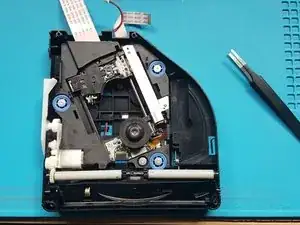

Отверткой Phillips #1 выкрутите винты.

чёрные винты: 4 шт. M1.6 × 3.8 мм.

Снимите монтажную пластину механизма и отложите её в сторону.

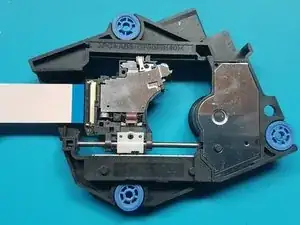

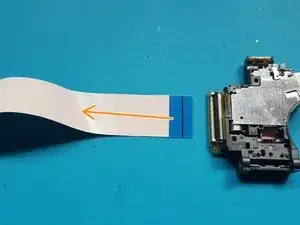

Нажмите на роликовый механизм и извлеките FFC-шлейф из лазерного модуля (вблизи роликового механизма).

Для снятия FFC-шлейфа можно использовать пинцет с притуплённым концом. Чтобы извлечь шлейф из разъёма, тяните шлейф в направлении роликов.

Удалите винты, используя отвертку Phillips #1.

серебристые винты: 4 шт. M1.6 × 3.7 мм, головка 6.5 мм

Снимите лазерный модуль.

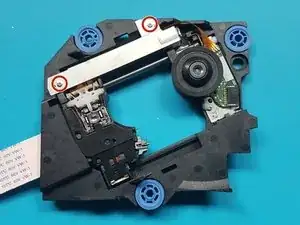

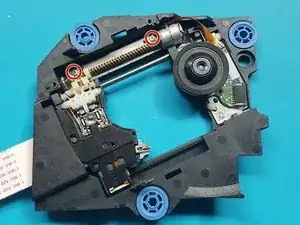

Снимите винты с металлической пластины над двигателем лазера.

Для удаления винтов используйте отвёртку Phillips PH0.

серебристые винты: 2 шт. M1.7 × 3.8 мм

Снимите металлическую пластину, закрывающую двигатель лазера.

Снимите винты, закрепляющие двигатель лазера на пластине привода.

Для удаления винтов используйте отвёртку Phillips PH0.

серебристые винты: 2 шт. M1.7 × 3.8 мм

переверните и удалите один чёрный винт с белого пластикового кронштейна.

Примечание: мотор лазера будет ослаблен, поэтому будьте осторожны при перевороте каретки для следующего шага.

Удалите винт крестовой отверткой PH0.

чёрный винт: 1x M1.4 x 3.9mm

Снимите белый кронштейн и отложите в сторону.

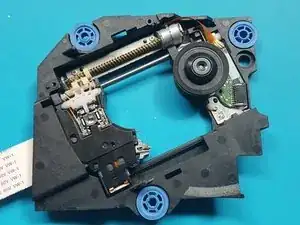

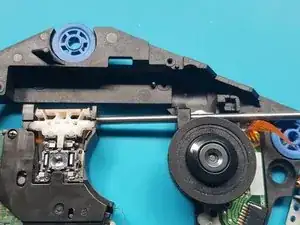

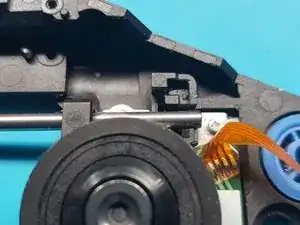

Переверните лазерную каретку и отодвиньте мотор лазера в сторону

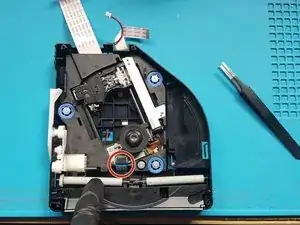

удалите зажим, препятствующий извлечению стержня.

a) Используйте шлицевую отвёртку 1.5 мм, чтобы сдвинуть нижний конец зажима влево и отцепить его от фиксирующего крючка.

b) Зажим должен выскочить вверх.

c) выньте зажим.

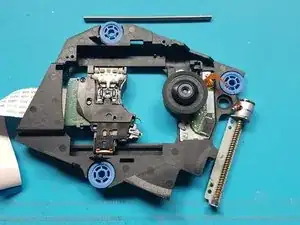

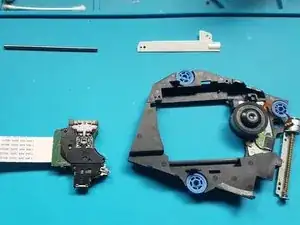

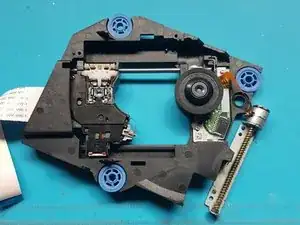

выдвиньте стержень из лазерного модуля.

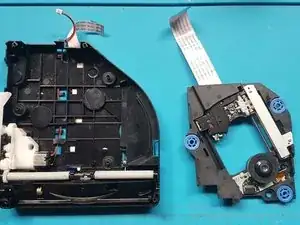

Снимите лазерный модуль

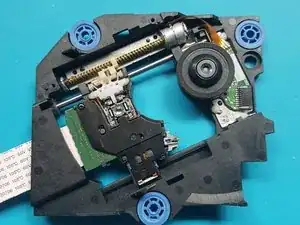

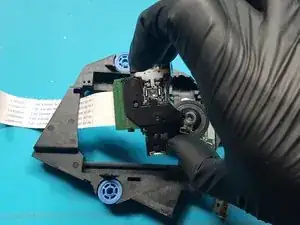

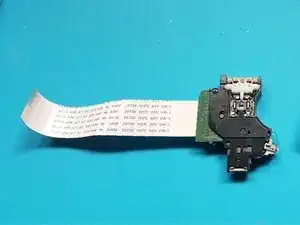

Переверните лазерный модуль.

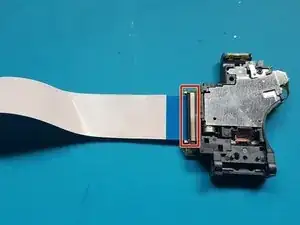

отстегните FFC-разъём.

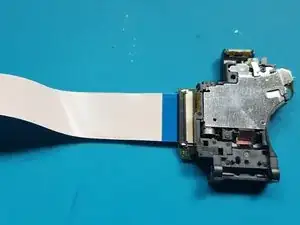

Отсоедините FFC-шлейф от лазера.
