Замена светодиодной платы PlayStation 5

Если ваша PlayStation 5 установлена вертикально, переверните её так, чтобы подставка была наверху.

Если ваша PlayStation 5 установлена горизонтально, перейдите к шагу 6.

Работайте на ровной поверхности, чтобы предотвратить падение консоли.

Используйте монету или отвёртку с плоским шлицем, чтобы открутить винт подставки длиной 26,5 мм.

Поднимите подставку строго вверх, чтобы снять её.

Вставьте винт в нишу на дне подставки.

Используйте пинцет или ноготь, чтобы снять заглушку из ниши.

Нажмите заглушку пальцем в отверстие для винта.

Поверните подставку против часовой стрелки, чтобы закрыть нишу.

Если ваша PlayStation 5 установлена горизонтально, положите её лицевой стороной вниз так, чтобы порт зарядки был сверху.

Поднимите подставку строго вверх, чтобы снять её.

Переверните устройство так, чтобы USB-порты и Ethernet-порт находились слева от вас.

Поднимите угол лицевой панели, чтобы отщёлкнуть её от корпуса.

Поднимая угол, сдвиньте лицевую панель в сторону нижней части устройства.

Снимите правую лицевую панель.

Вставьте плоский конец лопатки под решётку и в зазор над вентилятором.

Подденьте лопаткой, чтобы отстегнуть решётку от корпуса.

Снимите решётку, отведя её от корпуса.

Используйте бита T9 Torx Security, чтобы открутить четыре винта, фиксирующие кожух вентилятора к корпусу:

Два винта длиной 23,3 мм

Один винт длиной 11,4 мм

Один винт длиной 31 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его ровно на то же место, чтобы не повредить консоль.

Поднимите кожух вентилятора строго вверх, чтобы снять его.

Вставьте плоский конец лопатки под чёрную крышку проводов и в зазор над проводами вентилятора.

Подденьте только крышку проводов, а не сами провода вентилятора.

С помощью лопатки приподнимите крышку проводов, чтобы можно было схватить её пальцами.

Снимите крышку проводов пальцами.

Схватите края разъёма кабеля вентилятора пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Поднимите вентилятор вверх и выньте его из корпуса.

Используйте крестовую отвёртку, чтобы открутить винт крышки SSD длиной 17 мм.

Сдвиньте крышку SSD пальцем в сторону верхней части устройства, чтобы отщёлкнуть её от корпуса.

Снимите крышку SSD.

Схватите края разъёма кабеля оптического привода пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Возьмите кончиками пальцев за края разъёма кабеля оптического привода и потяните вверх, чтобы отсоединить его от оптического привода.

Используйте пинцет, чтобы снять пломбу-наклейку, закрывающую оставшийся винт корпуса.

Если ваша PlayStation 5 ранее не вскрывалась, эта наклейка будет полностью чёрной. После её снятия появится узор.

Технически это пломбы-наклейки — не беспокойтесь — Sony не имеет права аннулировать гарантию, если вы ничего не повредите. Удачи!

Используйте отвёртку T8 Torx, чтобы выкрутить одиннадцать винтов, крепящих корпус:

Шесть винтов длиной 18.6 мм

Два винта длиной 23.3 мм

Два винта длиной 43.2 мм

Один винт длиной 7.3 мм

Поднимите корпус прямо вверх, чтобы снять его.

Используйте плоский конец лопатки, чтобы нажать на металлическую защёлку разъёма кабеля оптического привода.

Удерживая металлическую защёлку нажатой, используйте пинцет, чтобы потянуть синюю монтажную ленту прямо от разъёма и отсоединить кабель от оптического привода.

Тяните только за монтажную ленту, а не за сам кабель.

Поднимите оптический привод от устройства, чтобы удалить его.

Используйте плоский конец лопатки, чтобы нажать на металлическую защёлку разъёма кабеля оптического привода.

Удерживая металлическую защёлку нажатой, используйте пинцет, чтобы потянуть синюю монтажную ленту прямо от разъёма и отсоединить кабель от материнской платы.

Используйте пинцет, чтобы потянуть синюю монтажную ленту прямо от разъёма и отсоединить ленточный кабель питания и кнопки извлечения.

Используйте пинцет, чтобы потянуть синюю монтажную ленту прямо от разъёма и отсоединить ленточный кабель подсветки.

Возьмите пинцетом белый провод антенны Wi‑Fi за металлическую основу, как можно ближе к разъёму.

Поднимите разъём провода прямо вверх, чтобы отсоединить его от материнской платы.

Повторите для чёрного провода антенны Wi‑Fi.

В некоторых ревизиях платы эти антенные провода могут отсутствовать. Если на вашей плате нет этих разъёмов, пропустите этот шаг.

Возьмите пинцетом чёрный или синий провод антенны блока питания за металлическую основу, как можно ближе к разъёму.

Поднимите разъём провода прямо вверх, чтобы отсоединить его от материнской платы.

Повторите для белого провода антенны блока питания.

С помощью пинцета отогните белую наклейку, фиксирующую антенные провода к верхней защитной пластине.

Удалите антенные провода из-под наклейки.

Прижмите белую наклейку обратно к верхней защитной пластине, чтобы её можно было использовать повторно.

Повторите предыдущий шаг, чтобы отогнуть ещё четыре оставшиеся наклейки.

С помощью пинцета отогните белую наклейку, фиксирующую ленточный кабель подсветки к радиатору.

Удалите ленточный кабель подсветки из-под наклейки.

Прижмите белую наклейку обратно к радиатору, чтобы её можно было использовать повторно.

Используйте отвёртку T8 Torx, чтобы выкрутить сорок два винта, крепящих верхнюю защитную пластину:

Сорок один винт длиной 7.3 мм

Один винт длиной 43.2 мм

Снимите верхнюю защитную пластину с материнской платы.

При сборке это хорошее место, чтобы при необходимости заменить термопрокладки сверху основной платы. Прокладки могут быть приклеены как к верхней защитной пластине, так и к основной плате.

Важно, чтобы заменённые прокладки были той же толщины, что и оригинальные, иначе пенопроклад вокруг APU может неправильно уплотняться.

Нажмите пальцем на металлическую защёлку разъёма платы кабеля USB.

Удерживая защёлку нажатой, приложите плоский конец лопатки к изоляционной пене на ленточном кабеле и потяните его прямо от разъёма, чтобы отсоединить.

Поднимите угол лицевой панели с логотипом PlayStation, чтобы отщелкнуть её от корпуса.

Поднимая угол, сдвиньте лицевую панель в направлении нижней части устройства.

Снимите левую лицевую панель.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 29,4 мм, фиксирующие корпус к плате и радиатору.

Поднимите передний край корпуса с платы и радиатора.

Удерживая передний край приподнятым, оттолкните корпус назад, от платы и радиатора, чтобы вывести порт зарядки из его посадочного места в корпусе.

Снимите корпус.

Передняя пластина может отделиться от пластикового корпуса. При сборке убедитесь, что передняя пластина на месте перед повторной установкой платы и блока питания.

Поднимите и извлеките среднюю панель из корпуса.

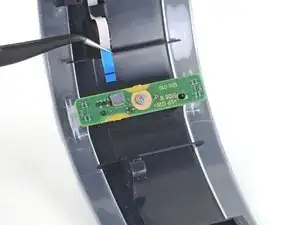

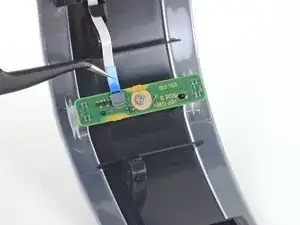

С помощью пинцета потяните синюю отрывную бирку прямо от разъёма, чтобы отключить шлейф светодиодной платы.

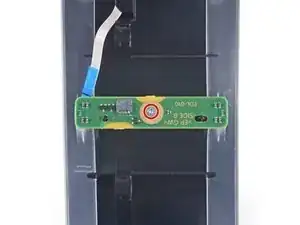

Используйте крестовую отвертку, чтобы выкрутить винт длиной 6,5 мм, фиксирующий светодиодную плату к средней панели.

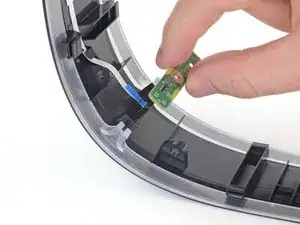

Снимите светодиодную плату.
