Замена материнской платы CRKD NEO S CK24NS
Этот гид покажет вам, как заменить материнскую плату в контроллере CRKD NEO S CK24NS.
Обязательно отключите питание и отсоедините контроллер от любого источника питания перед началом этой процедуры.
Шаг 1

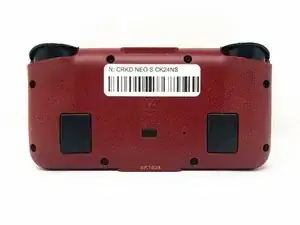

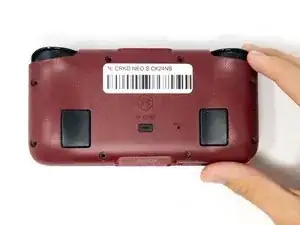

Переверните CRKD NEO S CK24NS вверх дном, чтобы кнопки были направлены вниз.
Шаг 2

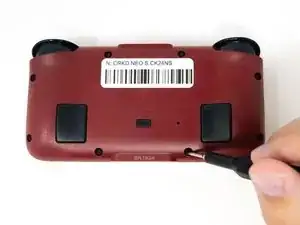

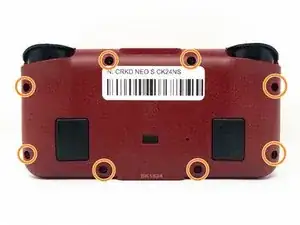

Используйте шестигранную отвертку диаметром 1.5 мм, чтобы удалить восемь винтов диаметром 1.5 мм на задней панели контроллера.
Аккуратно снимите заднюю панель и отложите ее в сторону.
Шаг 3

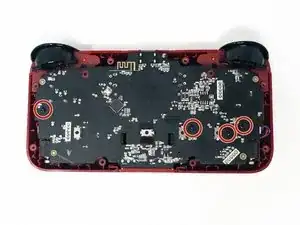

Удалите четыре винта диаметром 2.5 мм, удерживающие материнскую плату на месте, с помощью отвертки Phillips #0.
С помощью пинцета выньте белые пластиковые элементы, соединенные с материнской платой.

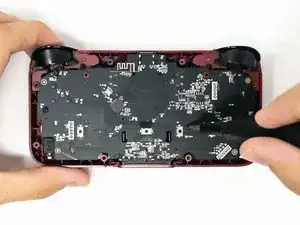

Осторожно поднимите материнскую плату и отложите ее в сторону.

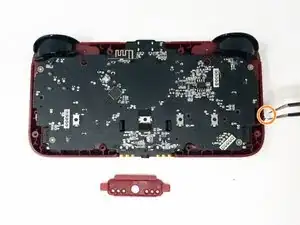

Если маленький красный пластиковый элемент рядом с аудиоразъемом выпадет, не волнуйтесь. Вы можете вставить его обратно во время сборки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
