Замена кнопок на лицевой панели EasySMX ESM-9100
Данное руководство демонстрирует, как заменить кнопки на лицевой панели (A/B/X/Y) вашего игрового контроллера EasySMX ESM-9100. Вероятной причиной того, что кнопки на вашем контроллере перестали работать, является их смещение внутри контроллера, из-за чего они больше не достигают платы при нажатии. Если они не работают стабильно, это может быть связано с неправильным размещением внутри корпуса контроллера и панелями, которые не полностью зафиксированы для удержания кнопок на месте. Кнопка B особенно подвержена этим проблемам, так как имеет уникальную и меньшую форму по сравнению с другими кнопками. Если возникают любые из этих проблем, их можно устранить простым выравниванием или заменой, как указано в этом руководстве. Если кнопки на лицевой панели вашего игрового контроллера EasySMX ESM-9100 больше не работают, используйте это руководство для их замены.
Поскольку работа будет связана с внутренними электроникой, будьте осторожны, чтобы не повредить их, чтобы не сделать контроллер полностью нечувствительным. Перед началом ремонта убедитесь, что контроллер отключен от консоли или ПК.
Шаг 1
Положите контроллер лицом вниз на твердую поверхность.
Используйте отвертку Philips #00 для удаления семи винтов длиной 10 мм с задней крышки.
Порядок не имеет значения.
Шаг 2
Используйте инструмент для открывания от iFixit, чтобы приподнять заднюю крышку и снять ее, чтобы открыть доступ к внутренним компонентам.
Уберите крышку в сторону, затем возьмите плату и аккуратно извлеките ее из передней крышки.
Будьте осторожны при снятии задней крышки, компоненты в этом контроллере прикреплены не очень крепко и могут легко выпасть.
Шаг 3

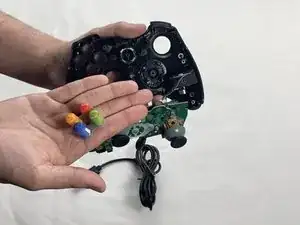

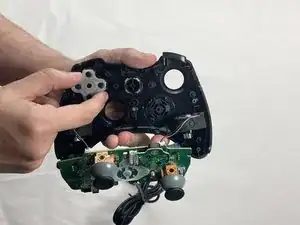

Осторожно вытащите кнопки с резиной с верхней крышки.
Будьте аккуратны, чтобы кнопки не выпали с резинки, когда вы ее вытаскиваете.
Шаг 4

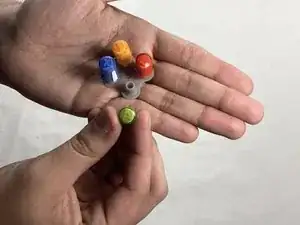

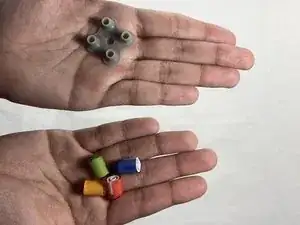

Осторожно снимите каждую кнопку лицевой панели с резинки.
Кнопки должны располагаться на резинке в следующем порядке: Y вверху, B справа, A внизу и X слева.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. Отнесите ваши электронные отходы к переработчику, сертифицированному по стандартам R2 или e-Stewards.
Перевод руководства с ifixit.com
