Замена динамика Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не снимется с консоли.

Повторите ту же процедуру для другого Joy‑Con.

Используйте отвертку Y00, чтобы выкрутить четыре винта длиной 6,3 мм, которые крепят заднюю панель.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на то место, откуда был снят.

Если один из четырёх винтов Y00 длиной 6,3 мм был сорван, при аккуратном обращении и везении можно попробовать удалить винт битой Y0. Обратите внимание, что при попытке потребуется приложить дополнительное давление к отвертке, чтобы бит захватила винт.

Если вам удалось удалить сорванный винт этим способом, пожалуйста, не используйте этот винт повторно — замените его новым.

Используйте отвертку JIS 00, чтобы выкрутить следующие винты, крепящие заднюю панель:

Один винт длиной 2,5 мм на верхнем краю устройства

Два винта длиной 2,5 мм на нижнем краю устройства

Чтобы эти тугие винты не были сорваны, прилагайте сильное направленное вниз усилие, работайте медленно и попробуйте другую отвертку JIS 00, если винты не выкручиваются. Убедитесь, что отвертка полностью вставлена.

В крайнем случае можно использовать крестовую отвертку #000, но вы рискуете повредить или сорвать винты. Надавливайте отверткой и поворачивайте медленно. Часто помогает смена отвертки, даже если она того же размера.

Используйте отвертку JIS 00, чтобы выкрутить два центральных винта длиной 3,8 мм по бокам устройства (по одному с каждой стороны).

Поднимите подпятник (подставку) на задней стороне устройства пальцем.

Если в слот для microSD карты вставлена карта microSD, извлеките её сейчас перед продолжением следующего шага.

Используйте отвертку JIS 00, чтобы выкрутить винт 1,6 мм в нише подпятника.

Закройте подпятник.

Откройте крышку отсека картриджа для игр.

Крышка картриджа крепится к другой половине пластикового корпуса и не позволит полностью приподнять заднюю панель, если она закрыта.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте отвертку JIS 00, чтобы выкрутить винт длиной 3,1 мм, крепящий картриджный ридер microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять картриджный ридер microSD прямо вверх из устройства, отсоединив и сняв его.

При обратной сборке убедитесь, что контакт‑прижим под пенным уплотнителем плотно подключён к материнской плате. Может помочь снятие пенного уплотнителя перед установкой ридера.

Используйте отвертку JIS 00, чтобы выкрутить шесть винтов длиной 3 мм, которые крепят защитную пластину к устройству.

Пальцами или пинцетом отогните кусочек пеноматериала на верхнем краю устройства рядом с отверстием для выпущения воздуха вентилятора.

Если пеноматериал не отходит легко, не тяните сильно, так как он может порваться. Аккуратно подцепите в разных местах, чтобы отогнуть пену.

Подденьте лопатку под защитную пластину вдоль кромки устройства.

Подденьте и приподнимите защитную пластину, чтобы извлечь её из устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору теплопроводной пастой.

Толстый розовый термоинтерфейс заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Вы можете повторно использовать розовый термоинтерфейс, если будете действовать аккуратно. Держите состав чистым и убедитесь, что при повторной сборке он обеспечивает плотный контакт между радиатором и защитной пластиной.

Если требуется замена, обратитесь к нашему руководству по термопасте, чтобы удалить старый термоинтерфейс и заменить его подходящим составом, например термопастой или K5 Pro, при повторной сборке.

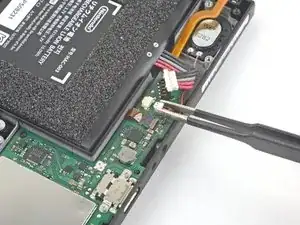

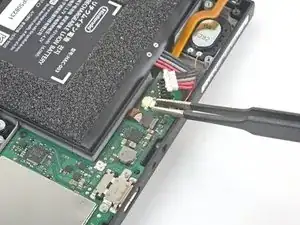

Используйте наконечник лопатки, чтобы выдрать разъём аккумулятора, тянув его строго вверх и вынимая из гнезда на материнской плате.

Если вы меняете только левый динамик, пропустите следующие два шага.

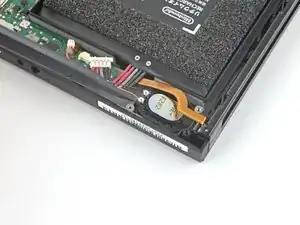

Используйте пальцы или пинцет, чтобы вытащить разъём динамика, тянув его строго прямо из гнезда на материнской плате.

Не тяните разъём за проводники динамика. Они очень тонкие и легко могут оторваться от разъёма.

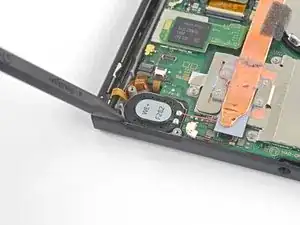

Используйте наконечник лопатки, чтобы поддеть динамик.

Динамик приклеен легким клеем в нише динамика, поэтому потребуется небольшое усилие.

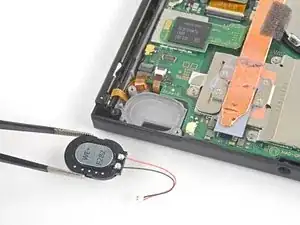

Используйте пальцы или пинцет, чтобы извлечь правый динамик.

Выполните следующие три шага, если вы заменяете левый динамик.

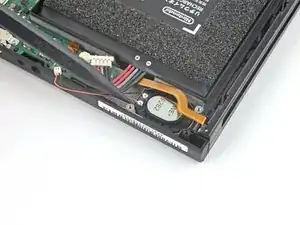

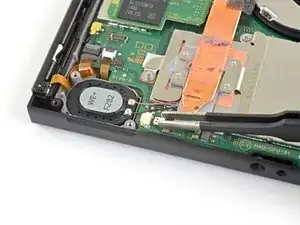

Используйте пальцы или пинцет, чтобы вытащить разъём динамика, тянув его строго прямо из гнезда на материнской плате.

Не тяните разъём за проводники динамика. Они очень тонкие и легко могут оторваться от разъёма.

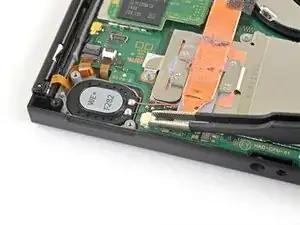

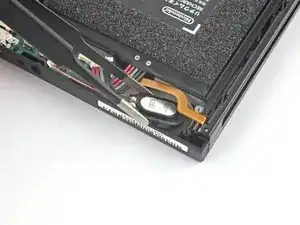

Используйте наконечник лопатки, чтобы приподнять динамик и ослабить его крепление в нише.

Динамик приклеен легким клеем в нише динамика, поэтому потребуется небольшое усилие.

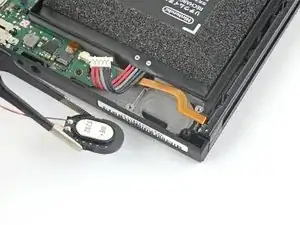

Аккуратно извлеките динамик из ниши, используя пальцы или пинцет.
