Замена Wi‑Fi антенны Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не снимется с консоли.

Повторите ту же процедуру для второго Joy‑Con.

Используйте отвертку Y00, чтобы выкрутить четыре винта длиной 6,3 мм, удерживающие заднюю панель.

В ходе ремонта следите за каждым винтом и убедитесь, что при сборке он возвращается на то же место, откуда был извлечён.

Если один из четырёх винтов Y00 длиной 6,3 мм будет сорван, при аккуратном обращении и везении можно попробовать использовать биту Y0, чтобы вынуть винт(ы). Обратите внимание, что при этом потребуется приложить дополнительное усилие к отвертке, чтобы бита вошла в шлиц винта.

Если вам удастся вынуть сорванный винт этим способом, ПОЖАЛУЙСТА, не используйте такой винт повторно — замените его.

Используйте отвертку JIS 00, чтобы выкрутить следующие винты, фиксирующие заднюю панель:

Один винт длиной 2,5 мм на верхнем крае устройства

Два винта длиной 2,5 мм на нижнем крае устройства

Чтобы предотвратить срезание этих тугих винтов, прикладывайте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 00, если винты не выкручиваются. Убедитесь, что отвертка полностью вставлена в шлиц.

В экстренном случае можно использовать крестовую отвертку Phillips #000, но вы рискуете повредить или срезать винты. Надавливайте на отвертку и вращайте медленно. Часто помогает смена отвертки, даже если она того же размера.

Используйте отвертку JIS 00, чтобы выкрутить два центральных винта длиной 3,8 мм по бокам устройства (по одному с каждой стороны).

Отодвиньте подпружиненную подставку‑козырёк на задней панели устройства пальцем вверх.

Если в слоте microSD установлена карта microSD, извлеките её сейчас перед переходом к следующему шагу.

Используйте отвертку JIS 00, чтобы выкрутить винт длиной 1,6 мм в нише подставки.

Закройте подставку.

Откройте крышку отсека для картриджей игровых карт.

Крышка отсека для картриджей прикреплена к другой половине пластиковой оболочки, поэтому, если она закрыта, вы не сможете полностью поднять заднюю панель.

Подденьте заднюю панель снизу устройства и снимите её.

Используйте отвертку JIS 00, чтобы выкрутить винт длиной 3,1 мм, крепящий считыватель microSD к устройству.

Поднимите считыватель microSD вверх, используя пальцы или пинцет, чтобы отсоединить и удалить его из устройства.

При сборке убедитесь, что пресс‑коннектор под поролоновым уплотнителем плотно подключён к плате. Может помочь временное снятие поролона перед установкой считывателя.

Используйте отвертку JIS 00, чтобы выкрутить шесть винтов длиной 3 мм, которые крепят защитную пластину к устройству.

Аккуратно подденьте пальцами или пинцетом кусок поролона на верхнем крае устройства рядом с отверстием для выхода воздуха вентилятора.

Если поролон не отделяется легко, не тяните резко — он может порваться. Осторожно поддевайте в разных местах, чтобы оттянуть поролон.

Вставьте лезвие лопатки под защитную пластину вдоль кромки устройства.

Подденьте, чтобы поднять защитную пластину и снять её с устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально — защитная пластина слегка приклеена к радиатору термопастой.

Между защитной пластиной и медным радиатором находится толстый розовый термоинтерфейс, который обеспечивает тепловой контакт и помогает предотвратить перегрев Switch.

Если вы аккуратно работаете, розовый термоинтерфейс можно использовать повторно. Держите пасту чистой и убедитесь, что при сборке она обеспечивает плотный контакт между радиатором и пластиной.

Если требуется замена, обратитесь к нашему руководству по термопасте, чтобы удалить старую пасту и нанести подходящую при сборке, например термопасту в виде шпаклёвки или K5 Pro.

С помощью кончика лопатки подденьте разъём батареи и аккуратно вытащите его из гнезда на плате вертикально вверх.

Используйте отвёртку JIS 00, чтобы выкрутить три винта 3 мм, фиксирующие радиатор на материнской плате.

Аккуратно оторвите два кусочка поролона, приклеенные поверх радиатора и вентилятора, от вентилятора.

Поролон достаточно отогнуть только настолько, чтобы освободить вентилятор.

Поролон очень хрупкий и легко рвётся. Используйте следующую технику для его отрывания:

Вставьте кончик медиатора под ту часть поролона, которая ни к чему не приклеена,

Нажмите пальцем на верхнюю часть поролона, чтобы зафиксировать её.

Прокатите кончик медиатора под поролоном до другого конца, чтобы аккуратно освободить его.

Используйте медиатор или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально: радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% и выше) и микрофибровой салфетки. Нанесите новую термопасту на процессор перед сборкой.

Нанесите термопасту на все поверхности, на которые она наносилась ранее. Это включает участок между тепловой трубкой и алюминиевым щитом, который консоль использует в качестве дополнительного теплоотвода.

Используйте инструмент для вскрытия или ноготь, чтобы приподнять маленький шарнирный фиксатор на ZIF-разъёме кабеля дигитайзера.

Используйте пинцет, чтобы сдвинуть кабель дигитайзера горизонтально и вынуть его из разъёма на плате считывателя игровых карт.

Перед вставкой кабеля при сборке убедитесь, что фиксатор ZIF-разъёма поднят.

Держите кабель параллельно плате и аккуратно вставьте его в разъём.

Не вставляйте кабель силой. Если он не входит, убедитесь, что фиксатор поднят, отрегулируйте положение кабеля и попробуйте снова.

Если сенсорный экран не работает после ремонта, но считыватель игровых карт работает, убедитесь, что этот кабель вставлен правильно. Если и считыватель игровых карт не работает, проверьте разъём считывателя карт на следующем шаге.

Используйте кончик медиатора, чтобы поддеть разъём для аудиоразъёма и считывателя игровых карт и отсоединить его от материнской платы, поднимая прямо вверх.

Чтобы заново подсоединить такие пресс-разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по середине. Если разъём смещён, контакты могут согнуться и получить необратимые повреждения.

Если сенсорный экран не работает и/или игровые карты не распознаются после сборки, возможно, этот пресс-разъём не был полностью подключён. Осторожно отключите его и попробуйте снова.

Используйте отвёртку JIS 00, чтобы выкрутить три винта 3.1 мм, фиксирующие плату с аудиоразъёмом и считывателем игровых карт в устройстве.

Используйте пинцет или пальцы, чтобы снять крепление аудиоразъёма.

Используйте пинцет или пальцы, чтобы снять плату с аудиоразъёмом и считывателем игровых карт.

Используйте инструмент для вскрытия, медиатор или ноготь, чтобы приподнять маленький шарнирный фиксатор на ZIF-разъёме ленточного кабеля ЖК-экрана.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, медиатор или ноготь, чтобы приподнять маленький шарнирный фиксатор на ZIF-разъёме кабеля вентилятора.

Используйте пинцет, чтобы вытащить кабель вентилятора прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, медиатор или ноготь, чтобы приподнять маленький шарнирный фиксатор на ZIF-разъёме ленточного кабеля питания и кнопок регулировки громкости.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, медиатор или ноготь, чтобы приподнять маленький шарнирный фиксатор на ZIF-разъёме меньшего ленточного кабеля ЖК-экрана.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте острый конец медиатора, инструмент для вскрытия или ноготь, чтобы откинуть маленький шарнирный защёлкивающийся язычок на ZIF‑разъёме шлейфа датчика направляющей Joy‑Con.

С помощью пинцета аккуратно вытащите ленточный кабель прямо из его разъёма на плате.

Используйте острый конец медиатора, чтобы поддеть чёрный антенный кабель и вынуть его вертикально из гнезда на плате.

Используйте острый конец медиатора, чтобы поддеть белый антенный кабель и вынуть его вертикально из гнезда на плате.

Возьмите коннектор правого динамика пальцами или пинцетом и вытяните его прямо из гнезда на плате.

Не тяните за провода динамика. Они очень тонкие и могут легко оторваться от разъёма.

Возьмите коннектор левого динамика пальцами или пинцетом и вытяните его прямо из гнезда на плате.

Не тяните за провода динамика. Они очень тонкие и могут легко оторваться от разъёма.

Используйте инструмент для вскрытия, медиатор или ноготь, чтобы откинуть маленький шарнирный защёлкивающийся язычок на ZIF‑разъёме шлейфа данных направляющей Joy‑Con.

С помощью пинцета вытащите шлейф направляющей Joy‑Con прямо из его разъёма на плате.

Используйте отвёртку JIS 00, чтобы снять следующие винты:

Четыре винта 2,5 мм

Два винта 3,1 мм

Вставьте медиатор в зазор между платой и рамой.

Осторожно поднимите плату и извлеките её из рамки.

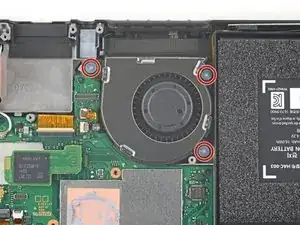

Используйте отвёртку JIS 00, чтобы снять три винта 4,8 мм, крепящие вентилятор.

С помощью пинцета или пальцев поднимите вентилятор вертикально и извлеките его из устройства.

Сравните новый запасной элемент с оригинальным. Возможно, придётся перенести оставшиеся компоненты (например, резиновые втулки) на новый элемент перед установкой.

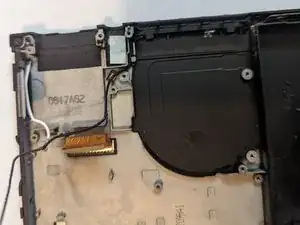

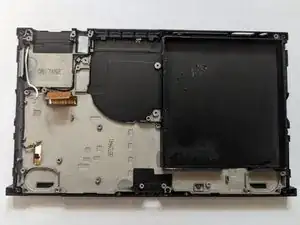

Освободите чёрный коаксиальный кабель от средней рамки.

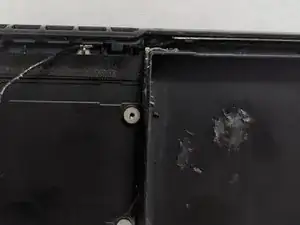

Продолжайте следовать за проводом, освобождая его по ходу движения.

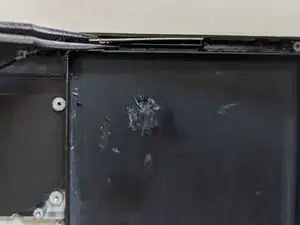

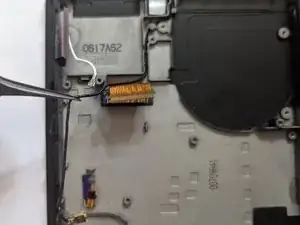

Подденьте металлический кожух вокруг коаксиала и отведите его от средней рамки.

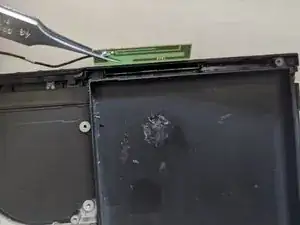

Возьмите плату Wi‑Fi антенны пинцетом и поднимите вертикально, чтобы извлечь её.
