Замена платы док-станции Nintendo Switch

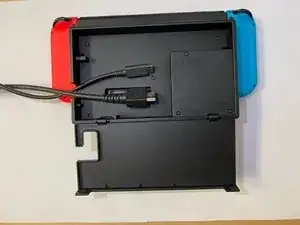

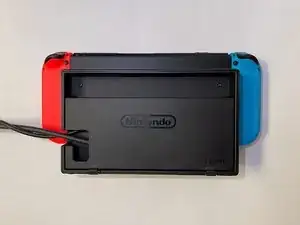

Отщёлкните заднюю крышку. Она отогнётся, открыв доступ к силовому кабелю и кабелю HDMI.

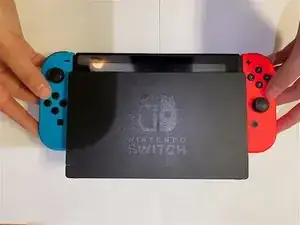

Извлеките Switch из док-станции

Разместите док так, чтобы блок адаптера был направлен вверх, как показано

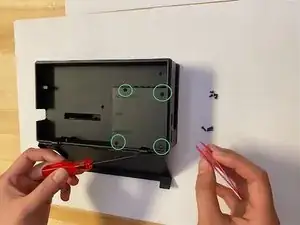

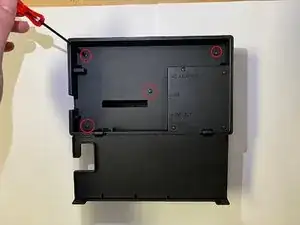

С помощью отвертки Tri-head 360x50 (или Y00) отвинтите четыре показанных винта (1, 2, 3, 4) и извлеките их мини-пинцетом. Эти винты короткие.

Положите винты в безопасное место, чтобы не потерять их.

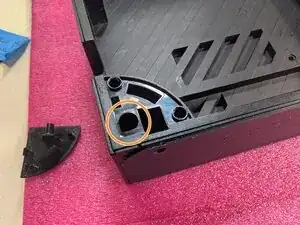

Если у вас OLED-док, нижний левый винт скрыт под пластиковой крышкой (2-е фото, красный). Чтобы снять эту крышку, сначала открутите винт на днище дока (2-е фото, оранжевый). Снимите его, затем снимите крышку с помощью лопатки или ногтя, после чего можно удалить последний Y-винт (3-е фото, оранжевый).

С помощью отвертки Tri-head 360x50 (или Y00) отвинтите следующие четыре показанных винта (A, B, C, D) и извлеките их мини-пинцетом. Эти винты будут длиннее.

Положите винты в безопасное место.

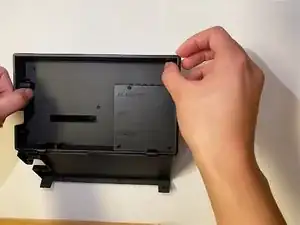

Осторожно потяните, чтобы снять заднюю панель дока, обнажив плату.

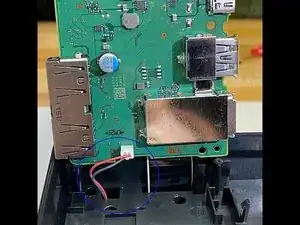

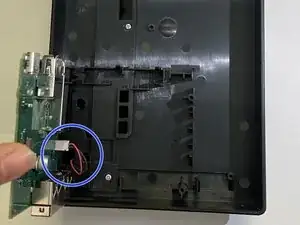

Аккуратно отключите красно-черный кабель, соединяющий плату с корпусом дока.

Этот кабель удобнее всего снимать тонкогубцами. Захватите пластиковую оболочку и аккуратно потяните, чтобы извлечь кабель.

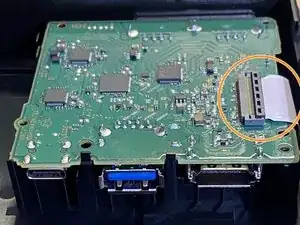

Gently pull the film cable out of the circuit board. The cable should slide free when lightly pulled. Не тяните за него сильно — вы рискуете повредить кабель или разъём.

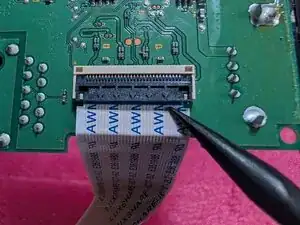

Посмотрите на сам разъём. На верхней стороне разъёма есть защёлка (второе фото). С помощью пластиковой лопатки или ногтя (НИКАКОГО МЕТАЛЛА — если порвать кабель, он перестанет работать) подденьте эту защёлку. Это фиксатор, поэтому будет небольшое сопротивление.

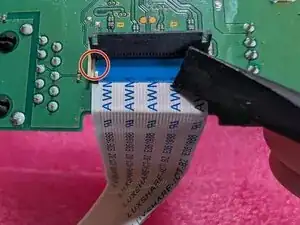

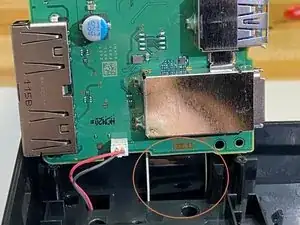

После подъёма защёлки обратите внимание на ориентацию кабеля и его положение в разъёме. У кабеля есть две плашки — справа и слева (обозначены красным кругом), которые выравнивают кабель в разъёме. Рекомендуется сделать фотографию на этом этапе для ориентира.

Затем кабель можно осторожно приподнять (чтобы плашки вышли из направляющих) и отвести назад от разъёма для извлечения. Закройте фиксатор, чтобы он не сломался позже.

Распакуйте и осмотрите запасную плату — проверьте её на повреждения или дефекты

Аккуратно подключите плоский кабель к запасной плате. The cable should slide in when gentle pressure is applied. Поднимите фиксатор (см. шаг 7), используя пластиковую лопатку или ноготь (НИКАКОГО МЕТАЛЛА), вставьте кабель и убедитесь, что плашки правильно сели в направляющих перед закрытием фиксатора.

Убедитесь в правильной ориентации кабеля перед вставкой, чтобы избежать повреждений.

Убедитесь, что кабель ориентирован правильно — проверьте порт, чтобы отверстия совпадали.

Совместите конец кабеля с портом и приложите лёгкое давление. Кабель должен войти на место.

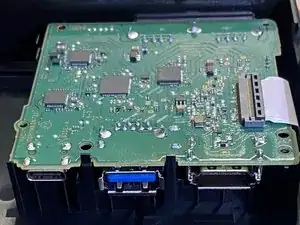

Плата должна встать без заеданий.

Осторожно нажмите на плату, чтобы обеспечить её правильную посадку в корпусе.

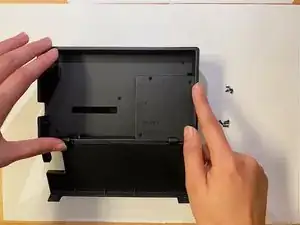

Установите заднюю панель на док. Все отверстия для винтов должны совпадать.

Приложите лёгкое давление. Вы должны почувствовать небольшое «вхождение», когда панель сядет на место.

Используйте Tri-Head отвёртку, чтобы ввернуть винты (A, B, C, D).

Это более длинные винты (6 или 6.5 мм).

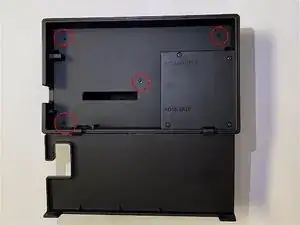

Используйте Tri-head отвёртку, чтобы ввернуть винты (1, 2, 3, 4).

Это короткие винты (3 мм).

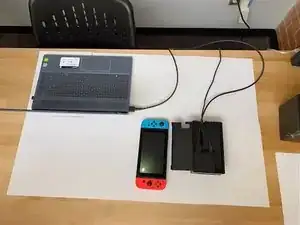

Подключите HDMI и кабель питания к док-станции.

Подключите кабель HDMI к устройству с HDMI-портом (телевизор, монитор, компьютер и т.д.) (ПРИМЕЧАНИЕ: для ПК может потребоваться адаптер для передачи видео и аудио)

Вставьте Nintendo Switch в док и включите его.

Док должен заряжать вашу консоль. Если этого не происходит, проверьте блок питания/кабель питания.

Когда консоль правильно установлена в доке, экран Switch остаётся чёрным.

Используйте Switch в обычном режиме, чтобы проверить вывод аудио и видео.

Если Switch работает нормально, а док нет, убедитесь в следующем:

Оба кабеля подключены правильно

Оба кабеля не имеют повреждений и не заблокированы

Плата не повреждена

Плата правильно сидит в корпусе
