Регулировка скорости мотора PlayStation SCPH-5501 (KSM-440ADM/AEM+)
Ваша PlayStation SCPH-550x плохо читаeт игры? Это руководство покажет, как продлить срок службы имеющегося лазера, чтобы вы могли либо использовать другую систему, либо заменить вышедший из строя лазерный блок. Для многих старых PlayStation это известная точка отказа.
В случае системы, использованной для руководства, после регулировки удалось восстановить чтение только до 50–60%. Лазер необходимо заменить — его нельзя надежно восстановить регулировкой.
Заметки к руководству
- Часто это временный или частичный ремонт! Хотя вы можете навсегда восстановить работоспособность системы, маловероятно, что это решение прослужит долго.
- ЭТО НЕ ВОССТАНОВИТ ЛАЗЕРНЫЕ МОДУЛИ KSM-440AAM и ACM. Они выходят из строя из‑за пластиковой оптической вставки, которая физически разрушается. В таких случаях нужно заменить весь лазерный блок — иначе никак.
- Это руководство предназначено для лазера KSM-440ADM или более нового. Эти модули используют магниевую оптическую вставку и не изнашиваются так, как пластиковая.
- Если у вас проблема с этим лазером, которую регулировкой не исправить, может подойти лазер KSM-440BAM, в зависимости от модели системы. Поскольку этот блок предназначен для PSOne, его нужно будет подложить подкладки для соответствия посадке. Примечание: при таком заменителе триммер лазера на плате ДОЛЖЕН быть отрегулирован.
Шаг 1
Из‑за отсутствия в наборе EET нескольких комплектующих, которые есть в Pro Tech Go, и незначительной разницы в цене ($20), набор EET удалён из рекомендаций. Набор EET подойдёт для этого руководства как есть, но если вы выбираете новый набор инструментов для выполнения этой инструкции, рекомендуется Pro Tech Go (новый или восстановленный, восстановленный примерно на $32 дешевле) либо Pro Tech ($79 новый/~$59.95 восстановленный).
Шаг 2

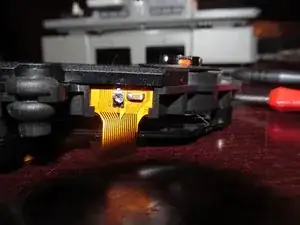

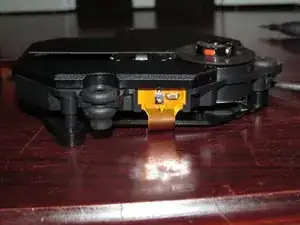

Перед началом убедитесь, что у вас литой (металлический) лазер. Пластиковые лазеры не подлежат ремонту.
Если ваш лазер пластиковый: его необходимо заменить из‑за неравномерного износа.
Если у вас литой лазер, эта процедура может повысить процент успешно читаемых дисков. Однако это отказ, связанный со старением. Примечание: в некоторых случаях потребуется отрегулировать сопротивление лазера.
Шаг 3
Владельцам EET: в вашем наборе есть эта насадка. Покупать ничего не нужно.

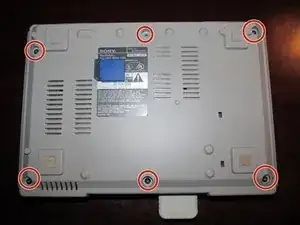

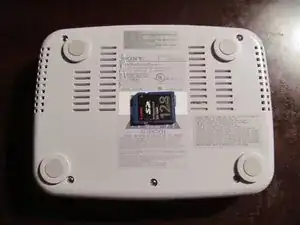

Выверните 6 винтов на нижней части PlayStation. Используйте крестовую отвертку #2 Phillips.

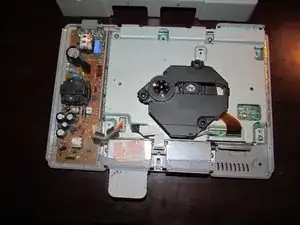

Снимите верхнюю крышку.
Шаг 4

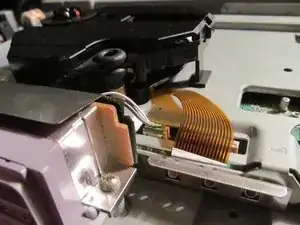

Отключите лазер от системы.
Шаг 5
Владельцам EET: в вашем наборе есть эта насадка. Покупать ничего не нужно.

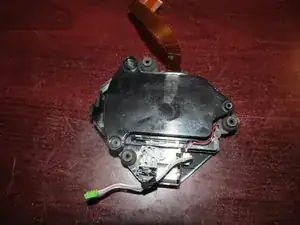

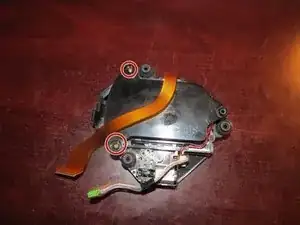

Сняв лазер с системы, открутите 2 винта Phillips PH1. Проверьте, пластиковый ли лазер.
Если лазер пластиковый, его нельзя отремонтировать — требуется замена. На примере показан лазер, который подлежит регулировке.
Шаг 6
Владельцам EET: в вашем наборе есть эта насадка. Покупать ничего не нужно.
Регулируйте только настолько, чтобы надёжно читать игры и аудиодиски. Если скорость будет слишком низкой, лазер может физически «прижечь» диски, хотя это маловероятно, если не трогать триммер лазера на плате.
Считайте результат неудовлетворительным при проценте читаемости ниже 80–90%. Такие лазеры трудно восстановить надёжно.
Перед началом пометьте исходную точку регулировки и запишите заводское положение, как оно тестировалось. Без этой информации будет трудно вернуть настройки к заводским.

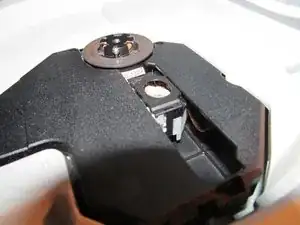

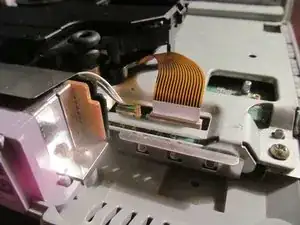

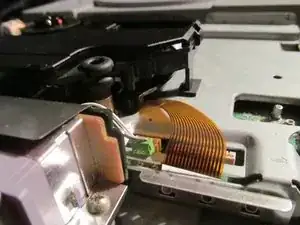

Плавно регулируйте триммер с помощью Phillips PH1 или совместимой насадки. Делайте это до тех пор, пока лазер не начнёт стабильнее читать диски.
Шаг 7
По возможности сначала протестируйте на заведомо рабочей системе.
Повышение процента читаемости: Если результат вас не устраивает, продолжайте регулировать мотор. Повторяйте до тех пор, пока не добьётесь удовлетворительного процента успешного чтения или мотор не перестанет вращаться.

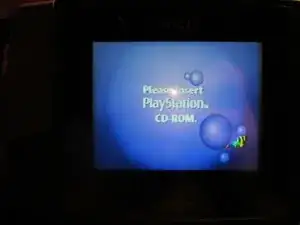

Если вы видите экран Insert PlayStation CD-ROM, мотор вращается слишком медленно. Увеличьте скорость — сделайте её быстрее.
Частично соберите систему и протестируйте. Если результат удовлетворителен — соберите систему полностью.

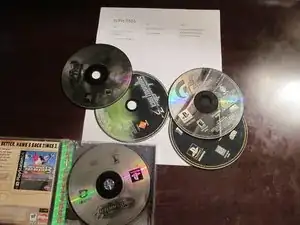

Чтобы оценить процент читаемости, возьмите несколько заведомо рабочих игр и проверьте, какие из них загружаются. Рекомендуется минимум 5 тестовых игр. Повторно регулируйте лазер только после полного теста.
Если игра загрузилась, поиграйте несколько минут, чтобы проверить стабильность. Важно: у некоторых ранних ревизий возможны проблемы с FMV — ЭТО НОРМАЛЬНО.
Шаг 8
Результаты контрольной системы
Шаг 9
Результаты отремонтированной SCPH-5501
Заключение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
