Разборка Pokewalker
В этом руководстве показано, как разобрать ваш «Pokéwalker».
Этот процесс относительно прост и не занимает много времени.
Не торопитесь и работайте спокойно. Это не соревнование: спешка может привести к повреждениям, так как пластик может быть старым и хрупким.
Приступим!
Шаг 1

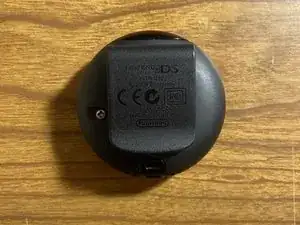

Переверните «Pokéwalker», чтобы экран был обращён к рабочей поверхности.

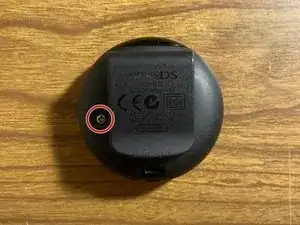

Возьмите отвёртку PH0 и выкрутите винт с левой стороны. Примечание: винт прикреплён к задней крышке, поэтому не ожидайте, что части сразу разойдутся.

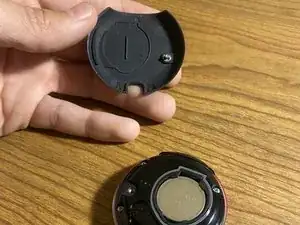

После откручивания снимите заднюю крышку и отложите её в сторону.
Шаг 2
Если в «Pokéwalker» установлена батарея, аккуратно извлеките её сейчас.

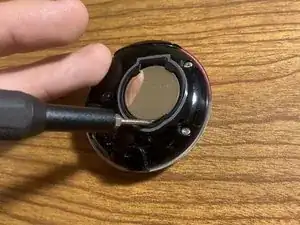

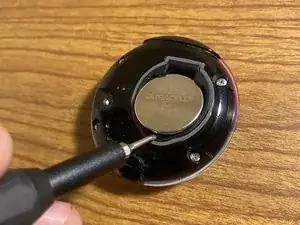

Рекомендуется использовать лопаточку или плоскую отвёртку 1'. Осторожно приподнимите батарею снизу (верхняя часть удерживает батарею на месте).
После извлечения батареи отложите её в сторону.
Шаг 3
Существует вторая крышка, защищающая материнскую плату. На этом этапе мы её снимем. Будьте особенно осторожны — под крышкой находится ленточный кабель.

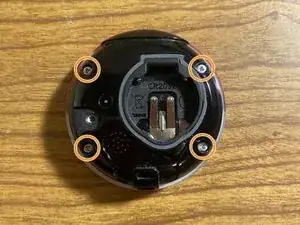

Возьмите отвёртку Tri-Wing Y0 и выкрутите 4 винта на этой крышке.

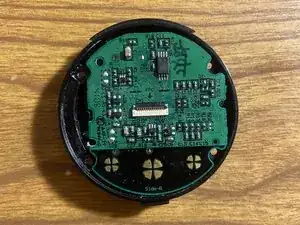

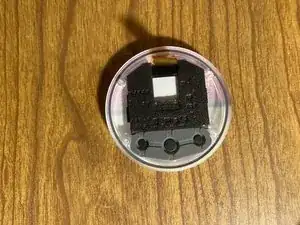

На изображении 2 — после снятия винтов отложите их для организации. Затем аккуратно поднимите внутреннюю крышку, чтобы не повредить ленточный кабель. Старайтесь не ставить крышку вниз, если её ничем не поддержать.
Шаг 4

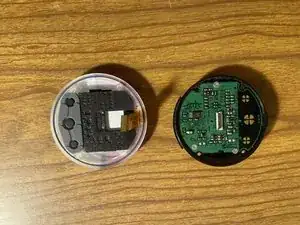

Теперь аккуратно отсоедините экран «Pokéwalker».

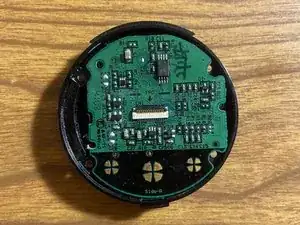

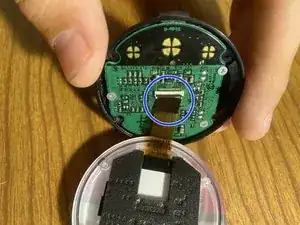

С помощью лопаточки или ногтя осторожно поднимите защёлку, освободив ленточный кабель (показано на изображении 2).
После этого аккуратно отведите ленточный кабель в сторону.
Шаг 5
Перед дальнейшей разборкой основного блока снимем детали, которые идут вместе с экраном.

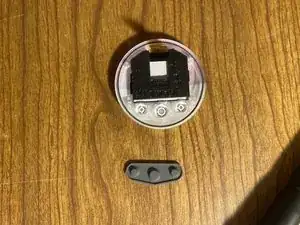

Осторожно отведите контакты кнопок «Pokéwalker» (изображение 2).

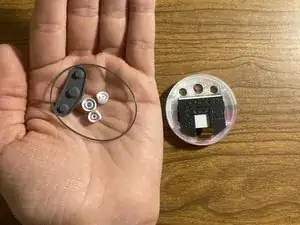

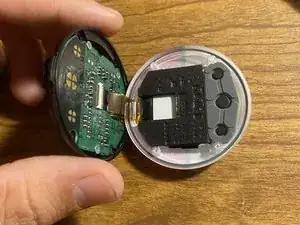

Затем положите руку над стороной с ленточным кабелем и переверните экран, чтобы собрать резиновые прокладки и кнопки, избегая рассыпании деталей (результат показан на изображении 3).
На этом удаление частей со стороны экрана завершено. Отложите эти детали в сторону.
Шаг 6
Далее снимем материнскую плату «Pokéwalker».

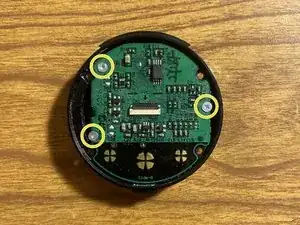

Возьмите отвёртку PH000 и выкрутите 3 винта, расположенные на плате.
После снятия винтов отложите их в сторону и продолжим.
Шаг 7
Наконец аккуратно поднимите материнскую плату от корпуса. Делайте это осторожно.

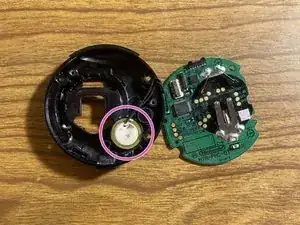

Как видно на изображении 2, динамик «Pokéwalker» прикреплён к внутренней части корпуса. Его можно отделить от платы пайкой, но это не требуется для данной разборки.
Поздравляем — вы успешно разобрали «Pokéwalker»!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. При сборке действуйте осторожно, так как пластик может быть хрупким.
Перевод руководства с ifixit.com
