Замена кабеля питания блока питания Nintendo 64

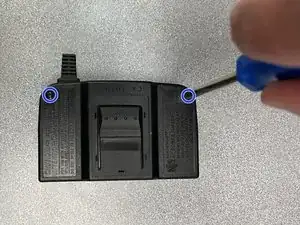

Открутите 2 защитные винта на углах корпуса с помощью бит для защиты размером 4,5 мм.

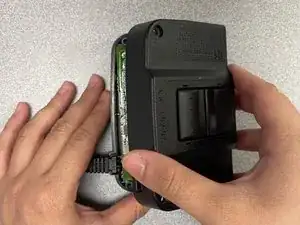

Снимите крышку, осторожно поддев сбоку с винтами.

На противоположной стороне находятся два зажима, которые отпустятся при поддевании.

Это откроет доступ к печатной плате, необходимой для ремонта.

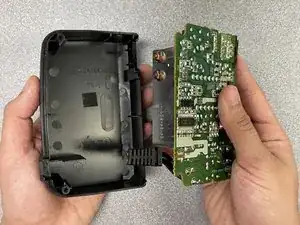

Извлеките печатную плату из другой половины пластикового корпуса, потянув её прямо наружу.

На плате может быть клей, удерживающий её на пластике.

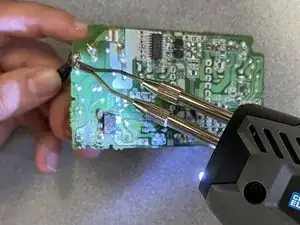

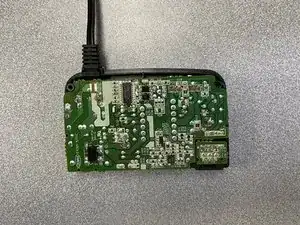

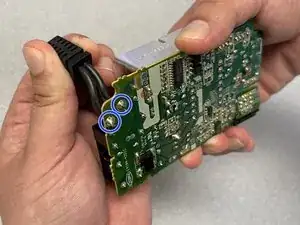

Удалите оригинальные силовые провода, расплавив припои с помощью паяльника.

Вам нужно будет потянуть провод с обратной стороны, но будьте осторожны, чтобы не касаться металлических частей, так как они будут горячими.

Если вы не знаете, как паять, прочитайте это руководство по навыкам пайки на ifixit.

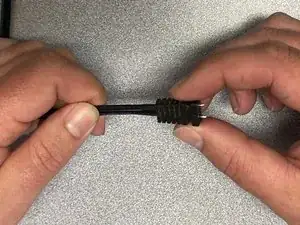

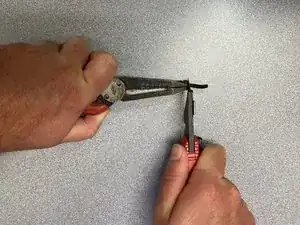

Очистите манжету, вытянув медные провода с помощью плоскогубцев.

Это оставит изоляцию провода, которую затем можно обрезать ровно острым ножом.

Совет: шлифуйте срез с помощью наждачной бумаги с мелким зерном, если хотите.

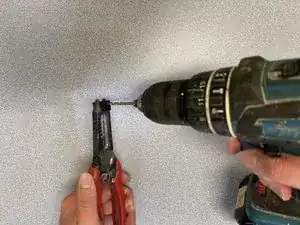

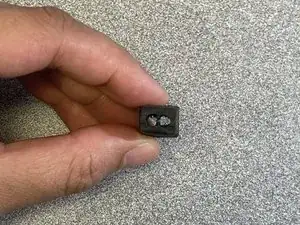

Используйте дрель, чтобы просверлить изоляцию провода.

Просверлите каждое отверстие дважды.

Сначала используйте сверло 5/64 дюйма. Затем используйте большее сверло 1/8 дюйма для завершения.

Отверстия должны быть чистыми и свободными от мусора после завершения.

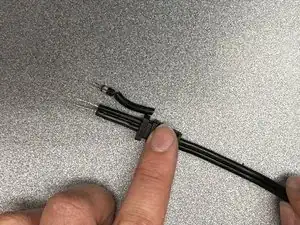

Протяните новый кабель через манжету.

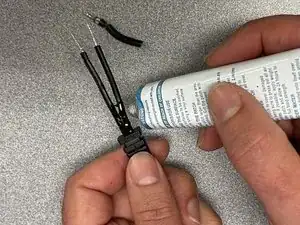

Заклейте его, нанеся клей на провод (близко к желаемому месту расположения манжеты) и вставляя манжету на место.

Убедитесь, что длина обнаженного провода близка к оригинальной.

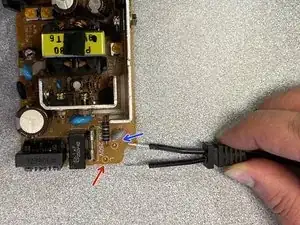

Совместите провода с их оригинальными положениями на печатной плате.

Смотря на сторону платы с компонентами, горячая сторона обозначена L для нагрузки, а нейтральная сторона - N.

Нейтральный провод идет сюда, в отверстие ближе к центру печатной платы.

Горячий провод идет сюда, ближе к внешней стороне.

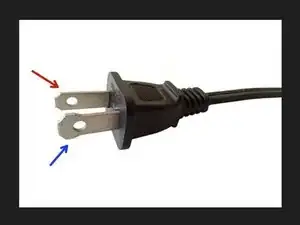

Нейтральный провод можно узнать по широкой вилке на конце шнура.

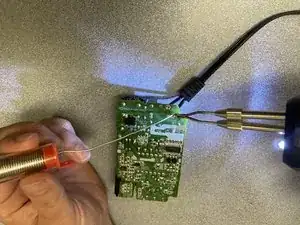

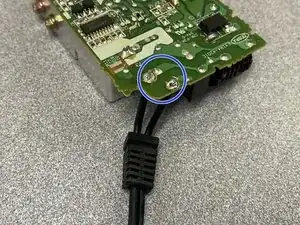

Припаяйте новые провода к печатной плате.

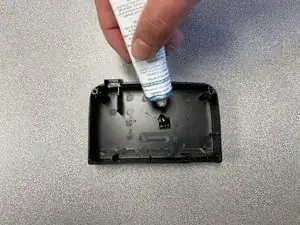

Используйте гибкий клей, чтобы нанести на оригинальный клей.

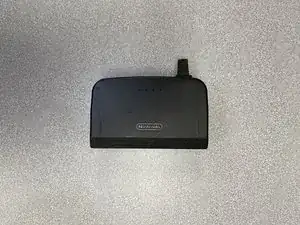

Вставьте плату, совместив манжету с разрезом.
