Замена ЖК-дисплея GamePad для Wii U

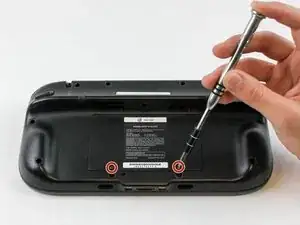

Положите GamePad лицевой стороной вниз и снимите два винта 4,7 мм с помощью отвертки Phillips размера #00.

Поднимите и снимите крышку батарейного отсека.

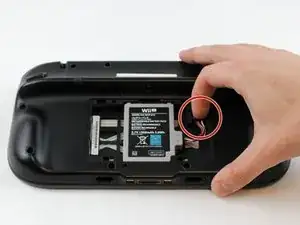

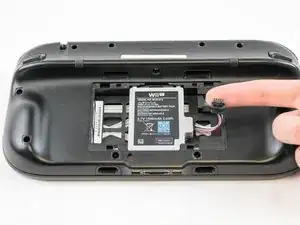

Пальцем надавите вниз и тяните назад на штекерный разъём аккумулятора, чтобы отсоединить его.

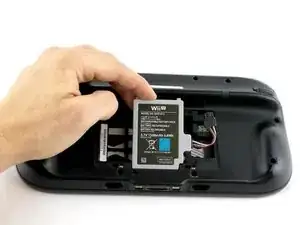

Извлеките аккумулятор из отсека для батареи.

Удалите 10 винтов 9 мм с помощью трёхзаходной отвертки Y1 по периметру корпуса.

Поднимите заднюю часть корпуса.

Поднимайте аккуратно, так как мотор вибрации в задней части корпуса всё ещё соединён кабелем с платой.

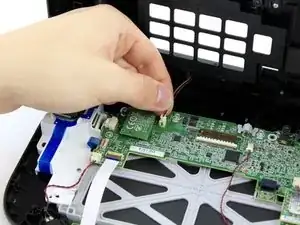

Отсоедините разъём мотора вибрации корпуса от материнской платы пальцами.

Не тяните за провода, как показано на этой фотографии — они, вероятно, оторвутся. Тяните прямо за штекер (НЕ за гнездо).

Пальцами отсоедините кабель левого динамика от материнской платы.

Удалите кабель правого динамика, подключённый к материнской плате, пинцетом.

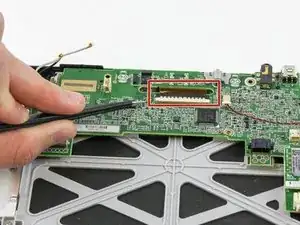

Откройте верхнюю и нижнюю защёлки, соединяющие белый гибкий кабель с материнской платой, пинцетом.

Удалите белый гибкий кабель пинцетом.

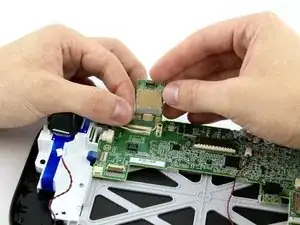

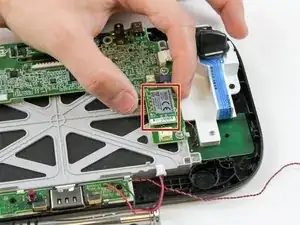

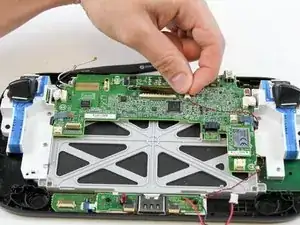

Пальцами поднимите и извлеките плату Wi‑Fi.

Снимайте плату аккуратно, так как к ней всё ещё присоединены два провода.

Отключите чёрный и белый провода от тыльной стороны модуля Wi‑Fi.

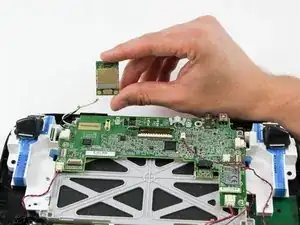

Поднимите и извлеките модуль Wi‑Fi.

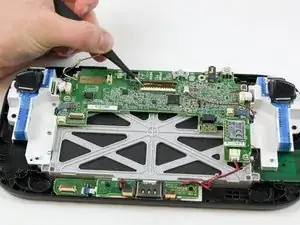

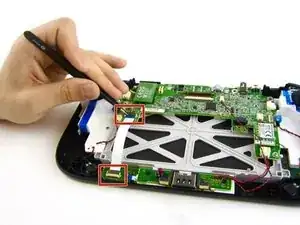

Отсоедините аналоговый разъём с помощью пинцета.

Снимите синий разъём с помощью пинцета.

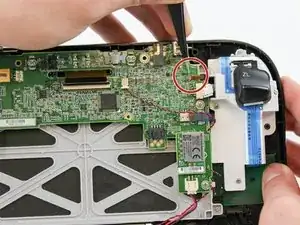

Осторожно поднимите чёрную защёлку. Она подвержена поломке, если её поднимать только с одной точки. Удалите коричневую ленту с помощью пинцета.

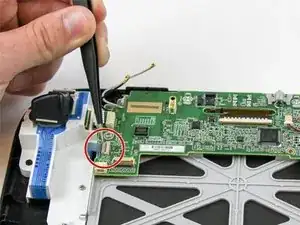

Отстегните и освободите маленький шлейф дигитайзера слева от коричневой ленты.

Будьте осторожны, маленькая защёлка легко ломается.

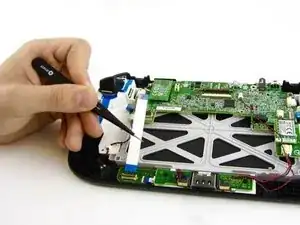

Удалите маленькую оранжевую ленту пинцетом.

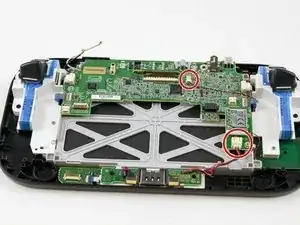

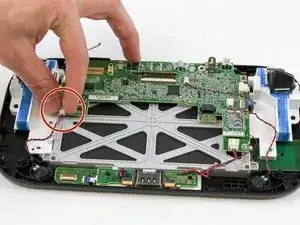

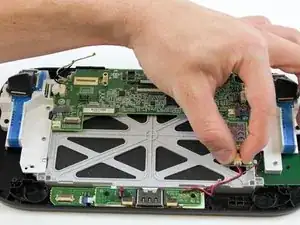

Пальцами снимите эти два разъёма с материнской платы.

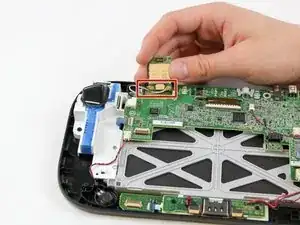

Снимите NFC‑коммуникатор.

При снятии NFC‑коммуникатора будьте осторожны с маленьким разъёмом на обратной стороне.

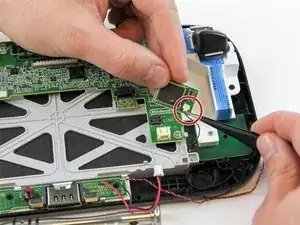

Снимите маленький штекерный разъём на тыльной стороне.

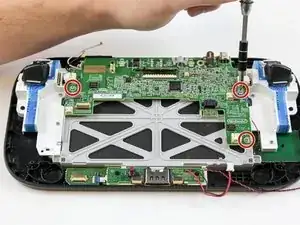

Удалите оставшиеся три винта 5,1 мм с помощью отвертки Phillips размера #0.

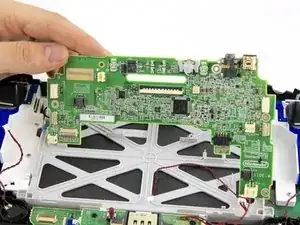

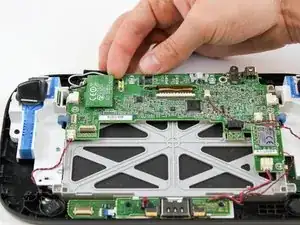

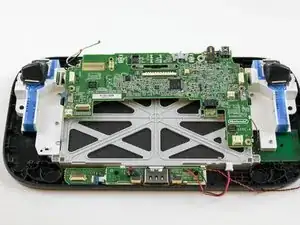

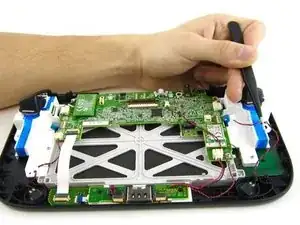

Поднимите и извлеките материнскую плату.

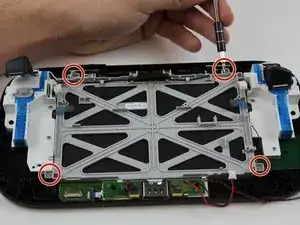

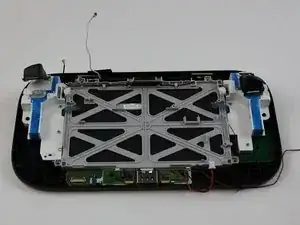

Удалите четыре винта 5,1 мм с помощью отвертки Phillips размера #0.

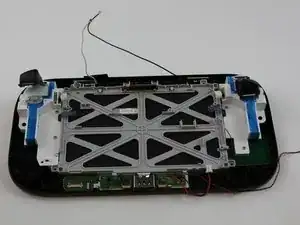

Оттяните белые и чёрные кабели от корпуса дисплея.

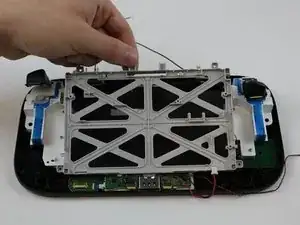

Пальцами поднимите и снимите серый корпус дисплея.

Аккуратно нажмите пальцами на переднюю часть дисплея — он приподнимется.

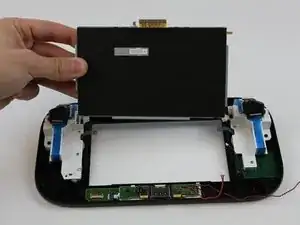

Извлеките дисплей пальцами.
