Замена разъёма для наушников Game Boy

Выключите Game Boy и извлеките картридж.

Используйте ноготь (или маленькую монету), чтобы нажать на защёлку крышки отсека для батареек и снять крышку.

Защёлка — пластмассовая пружинная клипса. Если вашему Game Boy много лет, будьте осторожны: пластик может стать ломким.

При установке крышки убедитесь, что её два пластмассовых выступа вставлены в пазы внизу отсека для батареек, прежде чем вдавить крышку на место.

Подденьте каждую батарейку ногтем от положительного (+) контакта и извлеките их.

Утилизируйте использованные батарейки надлежащим образом!

Снимайте батарейки из Game Boy перед хранением на срок более месяца.

Удалите шесть винтов с трёхлучевой головкой с задней стороны устройства.

Осторожно разъедините переднюю и заднюю части корпуса после снятия винтов.

Не разделяйте корпуса полностью — они по-прежнему соединены широким ленточным кабелем, который можно повредить.

Сдвиньте переднюю часть корпуса вниз, чтобы открыть разъём ленточного кабеля.

Удерживая разъём ленточного кабеля большим и указательным пальцами, аккуратно потяните вниз, пока из розетки не выйдет сам разъём, а не кабель.

Разделите переднюю и заднюю части корпуса.

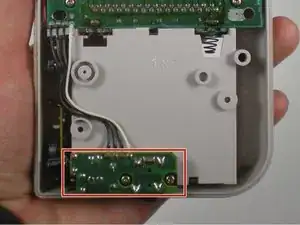

Разъём для наушников расположен внизу задней внешней части корпуса, рядом с отсеком для батареек.

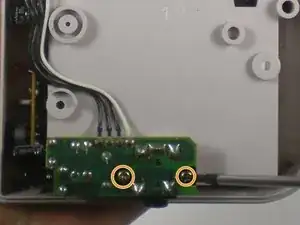

Снимите два винта, удерживающие разъём для наушников, при помощи крестообразной отвертки Phillips №00.

После отсоединения разъём для наушников будет болтаться на проводах, присоединённых к основной плате. Не беспокойтесь о соединениях — они прочные и не порвутся.

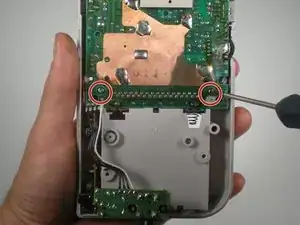

Снимите два винта, которыми плата крепится к корпусу, используя отвертку Phillips №00. Это даст доступ к точкам подключения разъёма для наушников.

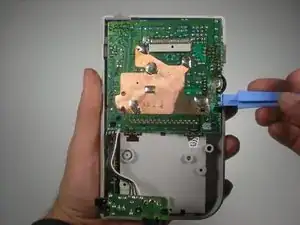

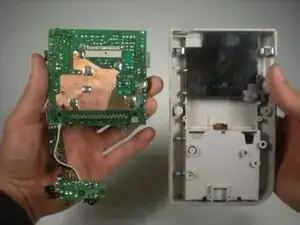

Используйте пластиковый инструмент для открытия, чтобы извлечь основную плату из корпуса.

После снятия основной платы отложите наружный корпус в сторону.

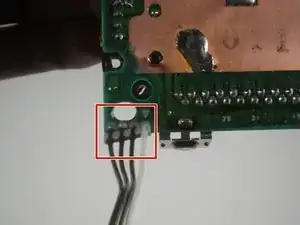

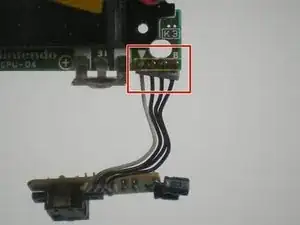

Отпаяйте четыре провода, соединяющие разъём для наушников с материнской платой.

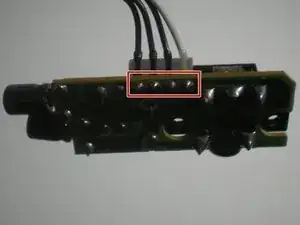

Отпаяйте четыре провода, подключённых к разъёму для наушников

Чтобы узнать больше о пайке, ознакомьтесь с руководством iFixit по технике пайки soldering technique guide.

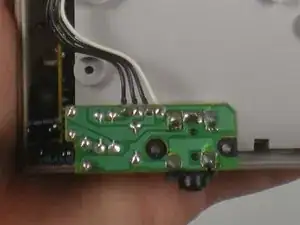

Удалите разъём для наушников пинцетом.
