Замена камеры GamePad Wii U

Положите GamePad экраном вниз и удалите два винта длиной 4,7 мм с помощью крестовой отвёртки №00.

Поднимите и снимите крышку аккумуляторного отсека.

Нажмите пальцем на разъём подключения аккумулятора и потяните его назад.

Извлеките аккумулятор из отсека.

Удалите 10 винтов длиной 9 мм вокруг внешнего корпуса с помощью отвёртки Tri-Wing (размер Y1).

Поднимите заднюю часть корпуса.

Поднимайте аккуратно, так как вибромотор на задней стороне корпуса всё ещё подключён к материнской плате кабелем.

Отключите разъём вибромотора внешнего корпуса от материнской платы пальцами.

Не тяните за провода, как показано на этом фото — они могут оторваться. Тяните строго за разъём (НЕ за гнездо)

Пальцами отключите кабель левого динамика от материнской платы.

С помощью пинцета отсоедините кабель правого динамика, подключённого к материнской плате.

Откройте верхний и нижний зажимы, фиксирующие белый гибкий кабель на материнской плате, с помощью пинцета.

Удалите белый гибкий кабель с помощью пинцета.

Пальцами поднимите и снимите плату Wi-Fi.

Снимайте плату осторожно — к ней всё ещё подключены два провода.

Отключите чёрный и белый провода от задней части модуля Wi-Fi.

Поднимите и снимите модуль Wi-Fi.

Отключите аналоговый разъём с помощью пинцета.

Удалите синий разъём с помощью пинцета.

Осторожно поднимите чёрный зажим. Он может сломаться, если поднимать его только с одной стороны. Удалите коричневую ленту с помощью пинцета.

Разожмите и отключите маленький ленточный кабель сканера, расположенный слева от коричневой ленты.

Будьте осторожны — маленький зажим легко ломается.

Удалите маленькую оранжевую ленту с помощью пинцета.

Отключите эти два разъёма от материнской платы пальцами.

Удалите коммуникатор NFC.

При снятии коммуникатора NFC будьте аккуратны с маленьким разъёмом на задней стороне.

Отключите маленький разъём на задней стороне.

Удалите оставшиеся три винта длиной 5,1 мм с помощью крестовой отвёртки №0.

Поднимите и снимите материнскую плату.

Переверните материнскую плату.

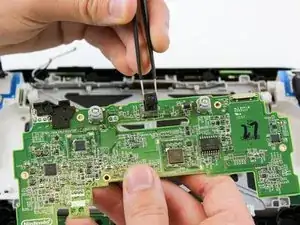

Удалите металлический корпус вокруг камеры с помощью пинцета.

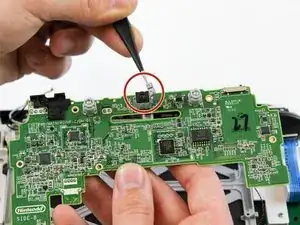

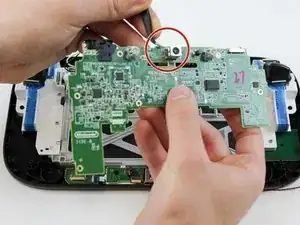

Извлеките камеру с помощью пинцета.
