Замена динамиков в RCA 22” DECK215R HDTV

Прежде чем разбирать телевизор, убедитесь, что все кабели отключены от источников питания, чтобы избежать серьезной травмы или смерти от поражения электрическим током.

Положите телевизор на ровную поверхность экраном вниз.

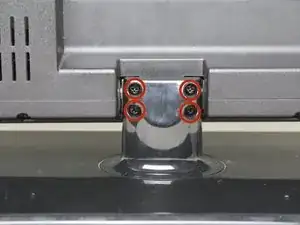

Выкрутите четыре винта Phillips #2 длиной 12 мм с задней части подставки телевизора. При откручивании винтов придерживайте телевизор снизу, чтобы он не упал на стол.

Снимите подставку, приподняв ее от основания телевизора.

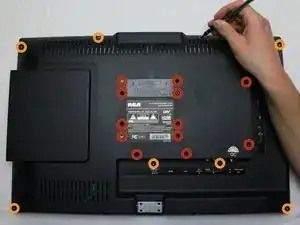

Выкрутите двенадцать винтов Phillips #2 длиной 6 мм из центральной части задней панели телевизора.

Выкрутите семь винтов Phillips #2 длиной 9 мм с внешнего края задней панели телевизора.

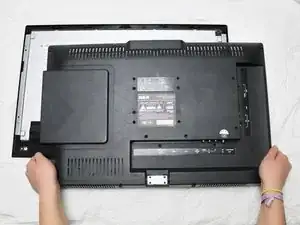

Придерживая экран, медленно потяните заднюю панель вверх, убедившись, что вы не отсоединяете силой оставшийся ленточный кабель.

Расположите телевизор так, чтобы задняя панель лежала на столе, а экран был в вертикальном положении.

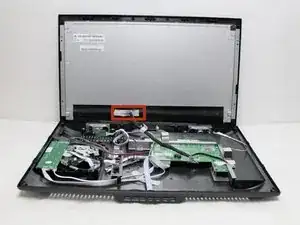

Аккуратно отклейте горизонтальную ленту, закрывающую ленточный кабель.

Сожмите защелки с обеих сторон корпуса ленточного кабеля, чтобы отсоединить его от панели экрана.

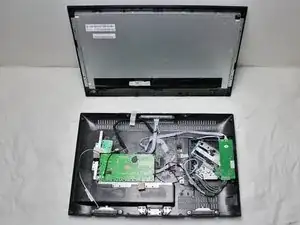

Снимите экран, чтобы изолировать заднюю панель.

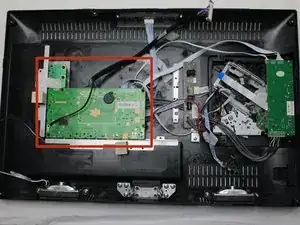

Найдите материнскую плату в заднем корпусе.

Отсоедините заземляющий кабель от материнской платы, аккуратно поддев его, как показано.

Выкрутите шесть винтов Phillips #2 длиной 6 мм по периметру материнской платы.

Осторожно: Прежде чем извлекать материнскую плату, будьте осторожны с многочисленными конденсаторами, которые могут причинить серьезную травму или привести к летальному исходу. Используйте разрядный зонд для безопасного снятия опасного заряда с конденсаторов. Следующая ссылка ведет на обучающее видео о том, как правильно выполнить этот шаг: https://www.youtube.com/watch?v=M-AIbrbT....

Работая с конденсаторами и рядом с ними, наденьте резиновые перчатки и обувь на резиновой подошве для обеспечения большей безопасности и защиты от поражения электрическим током. Дополнительную информацию по технике безопасности смотрите на странице iFixit Project Safety.

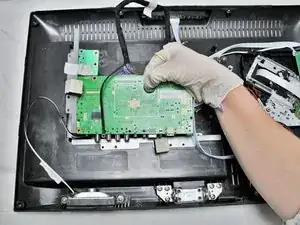

Извлеките материнскую плату, ухватившись за резиновый ограничитель, как показано, и приподнимите плату из ее пластикового корпуса.

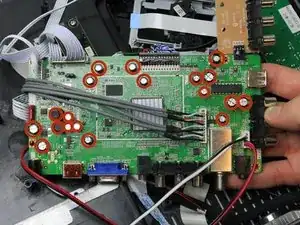

Осторожно переверните материнскую плату и найдите девятнадцать конденсаторов.

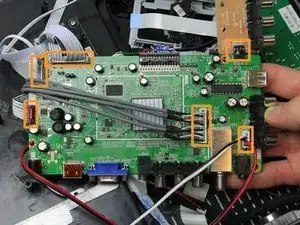

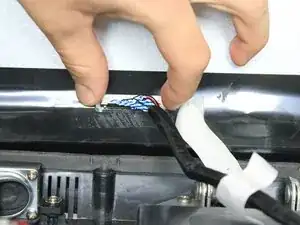

Обратите внимание на шесть кабелей, подключенных к материнской плате. Потяните за каждый разъем кабеля с умеренным или сильным усилием, чтобы отсоединить их.

Найдите два динамика вдоль нижней части пластикового корпуса.

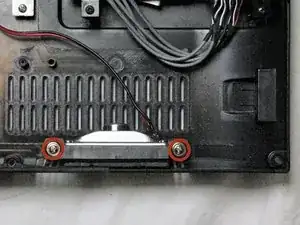

Выкрутите два винта Phillips #2 длиной 12 мм с каждой стороны динамика.

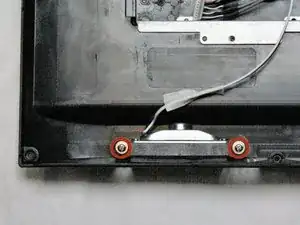

Повторите ту же процедуру для другого динамика.

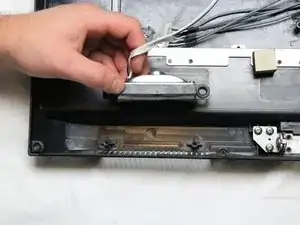

Приподнимите каждый динамик, чтобы извлечь его из телевизора. Провода уже должны быть отсоединены от материнской платы, и динамики теперь должны быть полностью изолированы.
