Замена компонентов на плате R52WH74

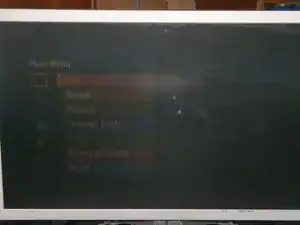

Так выглядит экран при нарушении схождения.

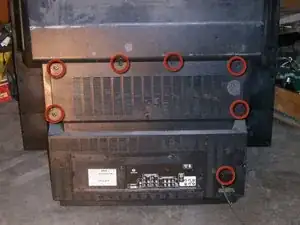

Снимите семь винтов с задней панели.

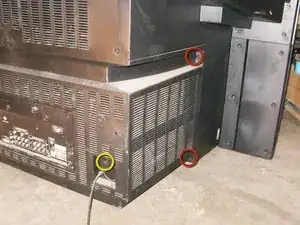

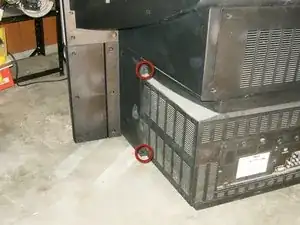

Снимите два винта с левой стороны.

Снимите два винта с правой стороны.

Также виден винт рядом с силовым кабелем.

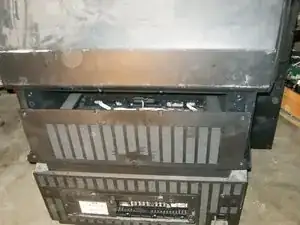

Снимите заднюю панель телевизора.

Все винты в этом телевизоре одинаковой длины, и все — T20.

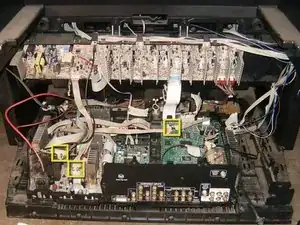

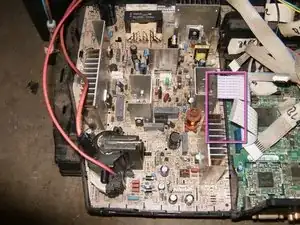

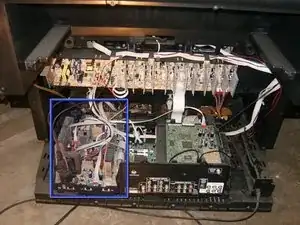

Это плата питания отклоняющей системы с номером детали PSB-260

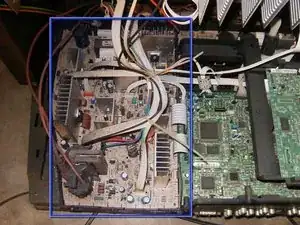

Более внимательный осмотр тех же плат выявляет все разъемы (вполне не в порядке)

Маркируйте все кабели малярной лентой и отмечайте их положение на плате. Это упростит сборку.

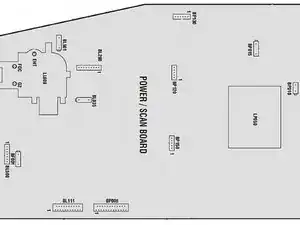

Схема разъемов на плате питания

Отсоедините все кабели от платы питания. Каждый кабель имеет свой уникальный разъем и не поместится в другой разъем. Это облегчит повторную сборку шасси.

НЕ ОТСОЕДИНЯЙТЕ КРАСНЫЕ ПРОВОДЫ ОТ СТРАНИЧНОГО ТРАНСФОРМАТОРА. Оставьте их подключенными.

Чтобы извлечь плоские ленточные кабели из разъемов BL111 и BP005, тяните кабели строго вверх. Держите кабель близко к коннектору и тяните прямо вверх. Это компрессионные разъемы без фиксаторов.

Плата питания крепится к пластиковому шасси 8 пластиковыми защелками по периметру. Отожмите их от платы в сторону пластиковой части.

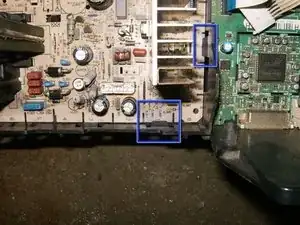

Внутри платы есть две пластиковые защелки. Одна внизу.

Другая — в верхней части.

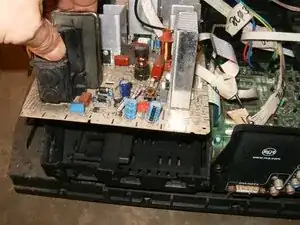

Начните с передней стороны пластикового шасси: сожмите защелку от платы и одновременно поднимите плату под углом, выводя её из шасси.

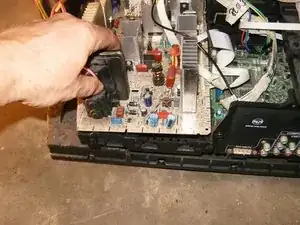

Продолжайте поднимать, пока последняя защелка не освободится.

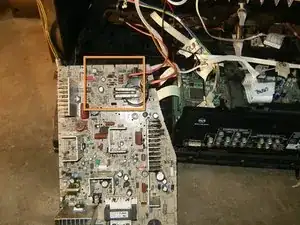

Когда все защелки освободятся, выньте плату из пластикового шасси и немного сдвиньте влево. Должно остаться достаточно места при подключённых проводах строчного трансформатора.

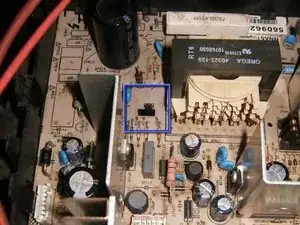

После извлечения платы из шасси это область, содержащая все компоненты, подлежащие замене.

Вот три компонента:

FL231 предохранитель 125В UL FA LL 0.400A TE5

DL231 выпрямительный диод 1A 600V

CL230 конденсатор 100 мкФ 100В

Выпаяйте все три компонента. Используйте оплётку для припоя и немного флюса или паяльный отсос.

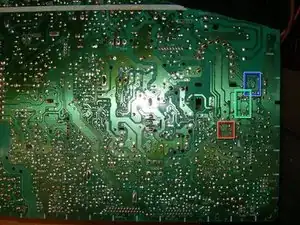

Вид со стороны пайки после удаления компонентов.

Установите новые компоненты, продев выводы через отверстия в плате. Загните выводы в сторону, чтобы зафиксировать компонент. Припаяйте обычным образом.

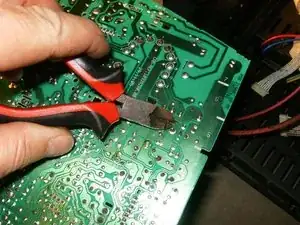

После правильной пайки обрежьте излишнюю длину выводов бокорезами.

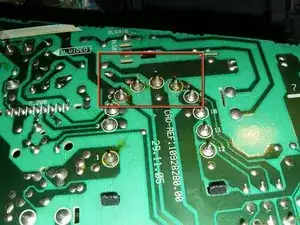

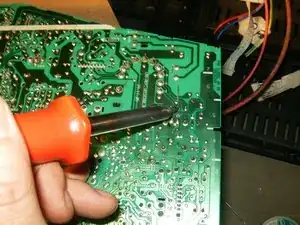

Ещё рекомендую перепаять или донести пайку контактов строчного трансформатора. На этой плате они, похоже, могли перегреваться.

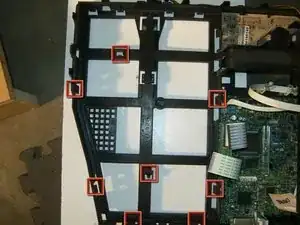

После замены компонентов можно собирать телевизор. Вот ещё один вид пластикового шасси со всеми защелками.

Надеюсь, у Вас получится так же хорошо, как у меня. Идеальное схождение. Общая стоимость ремонта — $1 за детали и $5 за доставку. Общее время — около 2 часов.
