Замена жесткого диска Archos Jukebox Recorder 20
В этом руководстве пользователь узнает, как разобрать Archos Jukebox Recorder 20, а также как заменить жесткий диск.
Шаг 1

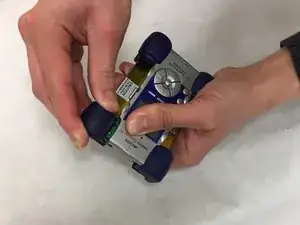

Снимите пластиковую крышку с батарей с обеих сторон устройства.
Шаг 2
Удалите батареи (может потребоваться пластиковый инструмент для вскрытия или лопатка, чтобы вытащить батареи).
Шаг 3

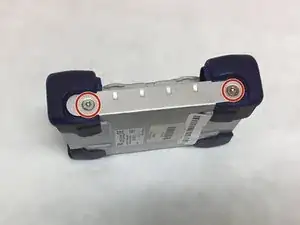

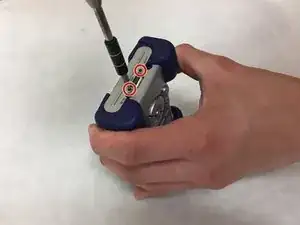

Используйте отвертку Torx T10, чтобы снять 2 торксовых винта с каждой стороны устройства.
Два с каждой стороны, всего четыре.
Шаг 4

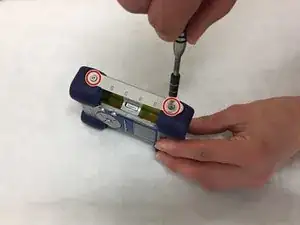

Снимите 2 винта на верхней и 2 винта на нижней части устройства с помощью отвертки Philips #0.
Шаг 5

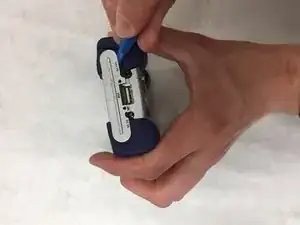

Удалите внешнюю металлическую оболочку устройства, отковырнув ее пластиковым инструментом для вскрытия.
Шаг 6
Снимите резиновые накладки с четырех углов устройства.
Шаг 7

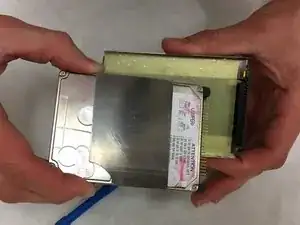

Поднимите жесткий диск из корпуса с помощью пластикового инструмента для вскрытия и выдвиньте его. Это отключит контакты, соединяющие диск с остальной частью устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
