Замена материнской платы Archos Jukebox Recorder 20

Снимите пластиковую крышку с батарей с обеих сторон устройства.

Достаньте батареи (может потребоваться пластиковый инструмент для открывания или лопатка, чтобы вынуть батареи).

С помощью крестовой отвертки снимите верхние 2 винта.

Винты очень маленькие (2.5мм), положите их в безопасное место, чтобы не потерять.

С помощью крестовой отвертки снимите нижние 2 винта (2.5мм).

Уберите лицевую панель.

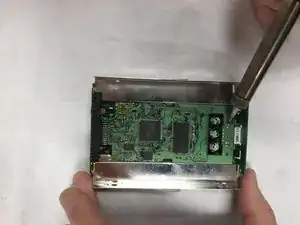

Уберите четыре окружающих винта T5, как показано на рисунке

Снимите все четыре фиолетовых амортизатора. Вам может понадобиться отогнуть металлический обод в сторону.

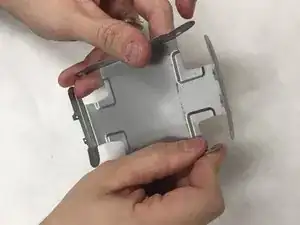

Снимите металлический обод с Jukebox. Вам может понадобиться выпрямить выступы, которые были согнуты во время разборки.

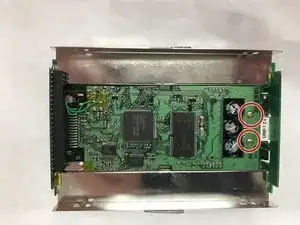

Отпаяйте материнскую плату от каркаса в восьми указанных местах. Вам может потребоваться отсос для разпайки.

Отпаяйте оставшиеся две точки на обратной стороне Jukebox.

Материнская плата теперь должна быть свободна от каркаса и готова к ремонту или замене.
