Замена узла ЖК-дисплея Philips Somneo

Снимите четыре силиконовые ножки на нижней пластине.

Удалите следующие крестовые винты с нижней пластины:

Два винта 9 мм

Два винта 13 мм

Снимите нижнюю пластину с устройства.

Отсоедините антенное соединение, потянув его прямо из разъема.

Снимите антенну.

Удалите четыре крестовых винта 9 мм, фиксирующие материнскую плату.

Осторожно опустите материнскую плату вниз, чтобы обнажить кабели.

Следите за тем, чтобы не натянуть подключенные кабели.

Отсоединяйте каждый провод, аккуратно отсоединяя каждый разъем вручную.

Продолжайте аккуратно отсоединять каждый провод вручную.

Завершите аккуратное отсоединение последнего провода, подключенного к материнской плате, чтобы успешно извлечь материнскую плату.

Используйте медиатор для вскрытия, чтобы поддеть пластик, закрывающий кромки экрана.

Поместите инструмент для вскрытия в образовавшийся зазор между экраном и этой пластиковой деталью и подденьте вверх, продвигаясь по длине этой круговой детали, чтобы значительно ослабить её.

Панель должна быть достаточно ослаблена, чтобы её можно было снять с основного корпуса, обнажив кромки экрана.

Удалите два крестовых винта 13 мм PH0 на нижних кромках экрана.

Удалите крестовые винты 9 мм PH0 на верхней кромке экрана.

Снимите сборку дисплея.

С обратной стороны экрана удалите четыре крестовых винта 9 мм PH00, отсоединив светодиодный блок.

Два кабеля, подключенные к светодиодам, ранее были подключены к материнской плате, но всё ещё прикреплены к корпусу. Они протянуты через чёрные оваллы, приклеенные к корпусу жёстким чёрным клеем.

Используя металлическую лопатку, соскребите этот клей с нижней стороны и подденьте вверх, освобождая кабель от корпуса. Повторите для второго кабеля, чтобы освободить светодиодный блок.

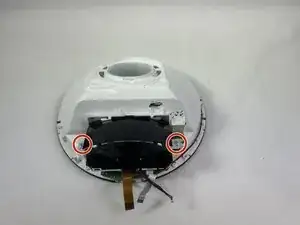

Удалите два крестовых винта 13 мм, фиксирующие узел ЖК-дисплея.

Снимите узел ЖК-дисплея.
