Замена неисправного сегмента
Сегменты подсвечиваются светодиодами. Со временем яркость некоторых светодиодов уменьшается или происходит короткое замыкание. Давайте посмотрим, как заменить светодиоды.
Шаг 1
Отключите блок питания от сети, выньте батареи.

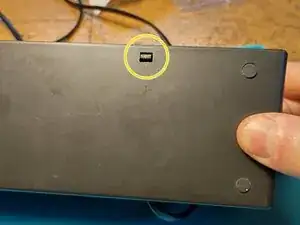

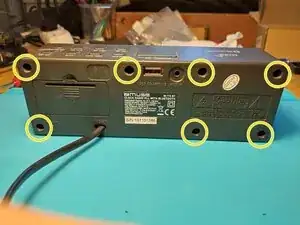

Открутите x7 и откройте устройство, освободив пластиковый замок на нижней стороне.

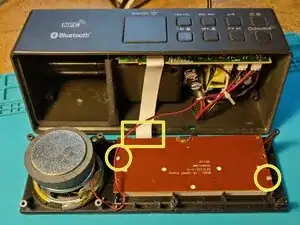

На задней панели дисплея открутите x2 и отсоедините плоский кабель.
Шаг 2

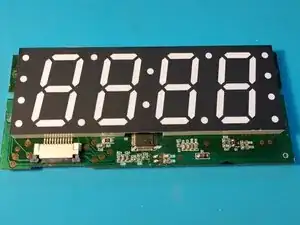

Необходимо отделить поддержку сегмента от печатной платы для доступа к светодиодам.

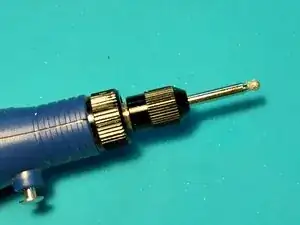

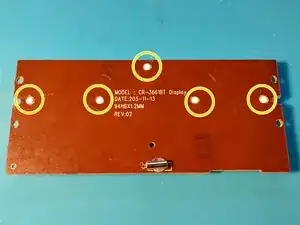

На задней стороне обработайте белые зажимы, чтобы освободить печатную плату от поддержки сегмента. Я использовал инструмент типа Dremel.
Шаг 3

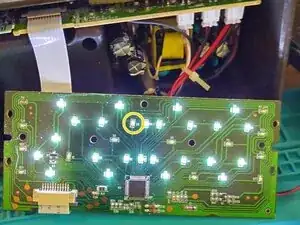

Вы можете протестировать светодиоды, подключив плоский кабель. Будьте осторожны с высоким напряжением.

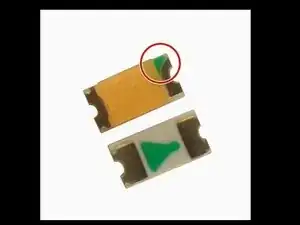

В моем случае мне нужно было заменить 2B светодиод. Найдите зеленую метку перед пайкой светодиода. Зеленая метка указывает на драйвер чипа.
Чтобы купить светодиоды, ищите в Интернете по ключевым словам: белый светодиод smd 0603.
Шаг 4
После завершения работы вы можете попробовать установить светодиод и собрать устройство снова.
Заключение
Чтобы собрать ваше устройство, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
