Замена динамика Philips Somneo

Снимите четыре силиконовые ножки на нижней панели.

Удалите следующие винты с крестообразным шлицем (Phillips) с нижней панели:

Два винта 9 мм

Два винта 13 мм

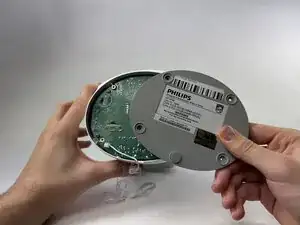

Снимите нижнюю панель с устройства.

Отсоедините разъем антенны, потянув его напрямую из гнезда.

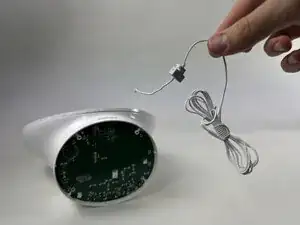

Снимите антенну.

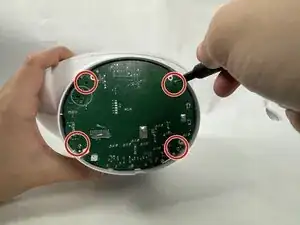

Удалите четыре винта Phillips 9 мм, фиксирующие материнскую плату.

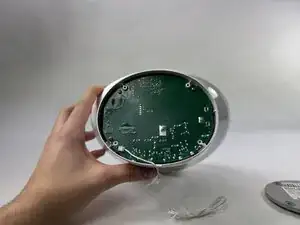

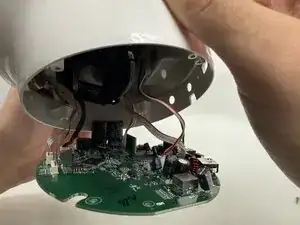

Осторожно опустите материнскую плату вниз, пока не станут видны кабели.

Берегите подключенные кабели от натяжения.

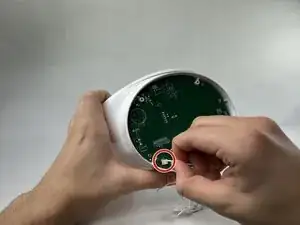

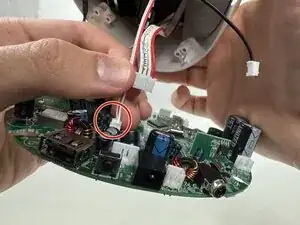

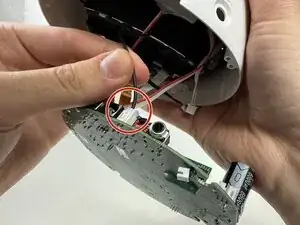

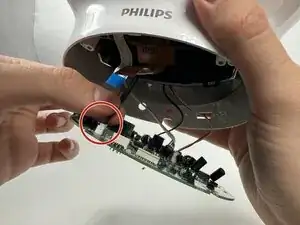

Отсоедините каждый провод, аккуратно разъединяя каждый разъем вручную.

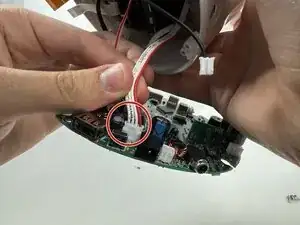

Продолжайте аккуратно отсоединять каждый провод вручную.

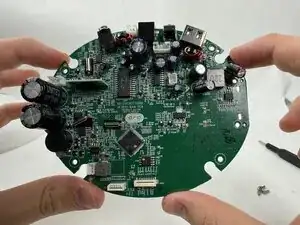

Завершите аккуратное отсоединение последнего провода, подключенного к материнской плате, чтобы успешно снять плату.

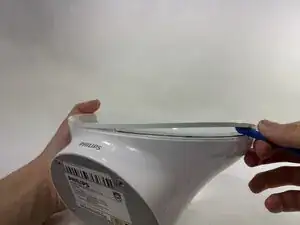

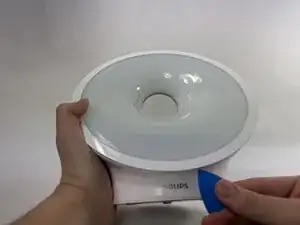

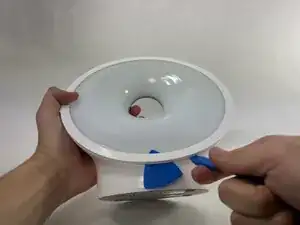

Используйте медиатор для вскрытия, чтобы поддеть пластик, закрывающий кромки экрана.

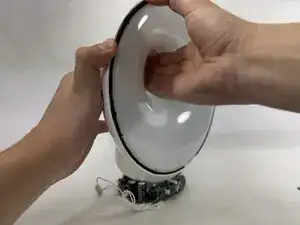

Поместите инструмент для вскрытия в зазор между экраном и этим пластиковым элементом и подденьте вверх, продвигаясь по длине этого кругового элемента, чтобы значительно ослабить его.

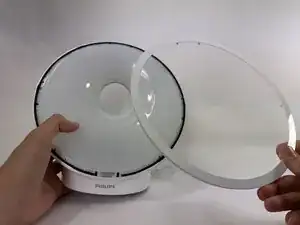

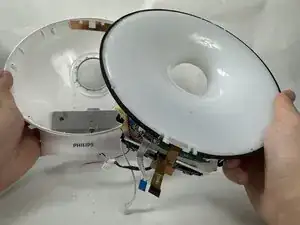

Панель должна быть достаточно ослаблена, чтобы её можно было снять с корпуса, обнажив кромки экрана.

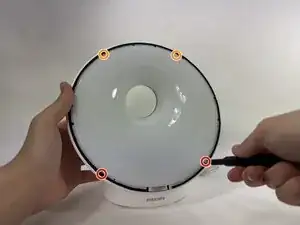

Удалите два винта Phillips #0 13 мм на нижних кромках экрана.

Удалите винты Phillips #0 9 мм на верхней кромке экрана.

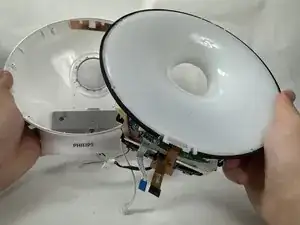

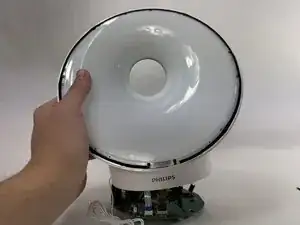

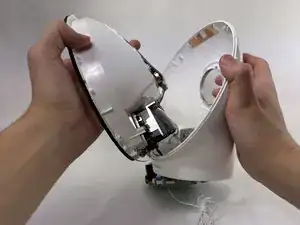

Снимите модуль дисплея.

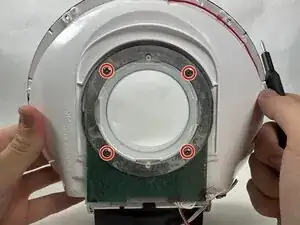

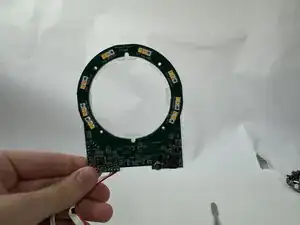

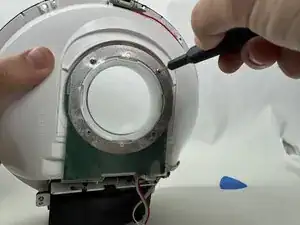

На задней стороне экрана удалите четыре винта Phillips #00 9 мм, отсоединив светодиодный модуль.

Два кабеля, подключенные к светодиоду, ранее были подключены к материнской плате, но все ещё остаются прикрепленными к корпусу. Они продеты через чёрные овалы, приклеенные к корпусу твёрдым чёрным клеем.

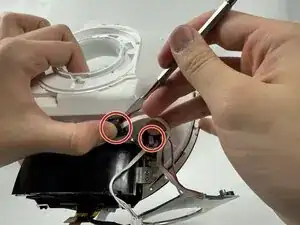

С помощью металлической лопатки соскребите этот клей снизу и подденьте вверх, освобождая кабель от корпуса. Повторите для другого кабеля, чтобы освободить светодиод.

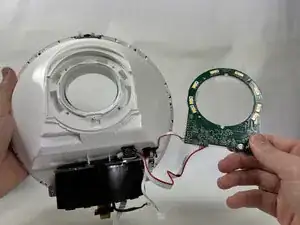

Две детали должны выглядеть примерно так.

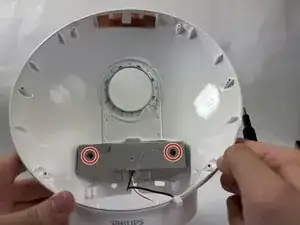

Используйте отвертку, чтобы удалить два отмеченных винта.

Учтите, что центральная часть динамика всё ещё не может быть извлечена из‑за проводов, проходящих через неё. Эти провода непосредственно прикреплены к динамику. Если Вы заменяете динамик, важно удалить их из центральной части, чтобы можно было установить новый динамик.

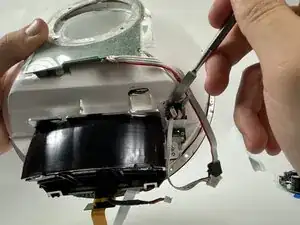

Удалите отмеченные винты 9 мм.

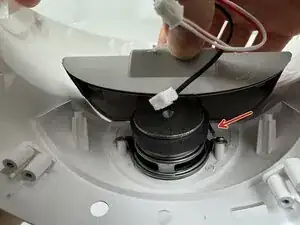

Будьте осторожны с винтом, расположенным справа. При замене динамика важно, чтобы этот винт был вставлен через металлическую скобу, прикреплённую к динамику, как показано стрелкой.

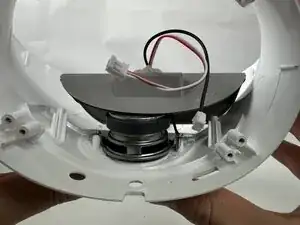

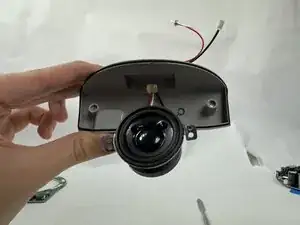

Снимите динамик.
