Замена кнопок RCA RCR8622

Снимите корпус. Сдвиньте пластиковую крышку с графикой с основной основы. Будьте осторожны и удерживайте обе стороны.

Переверните устройство и отвинтите пять винтов длиной 11 мм крестовой отвёрткой Phillips #1.

Магнитная отвёртка поможет вам вынуть винты из их гнёзд.

Снимите верхнюю часть устройства и внимательно осмотрите плату. Вы увидите два динамика, по одному с каждой стороны устройства.

Возьмите пинцет и проследите красный и чёрный провода, идущие от динамика к плате. Они подключаются к белому разъёму. Вытяните белую вилку пинцетом, чтобы отключить.

Возьмите динамик и потяните вверх. Динамики ослабнут.

Повторите этот шаг с другим динамиком.

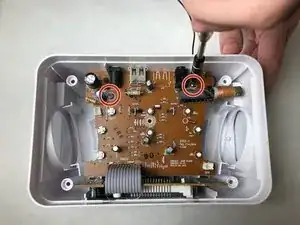

Удалите два винта длиной 11 мм с платы крестовой отвёрткой Phillips #1.

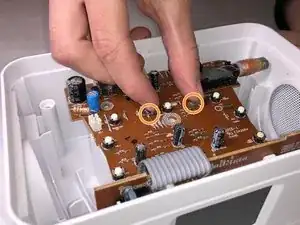

Сожмите 2 металлических пружинных зажима внутри платы внутрь, пока не услышите щелчок.

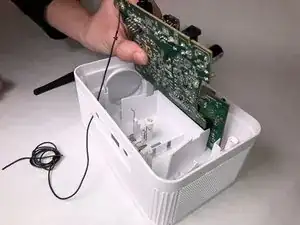

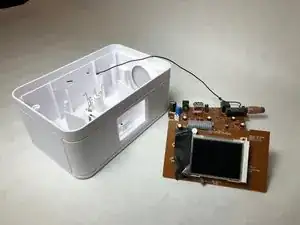

Поднимите плату из корпуса устройства.

Снимите секцию с экраном, сдвинув вверх плату, к которой она подключена.

Обе секции будут соединены ленточным кабелем.

Переверните обе части схемы, и на основной плате вы увидите металлические контакты, ведущие к ЖК-экрану.

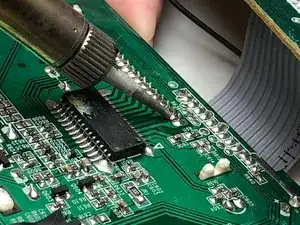

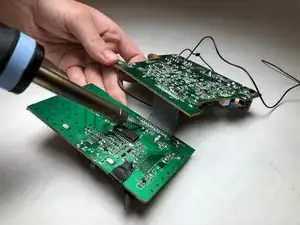

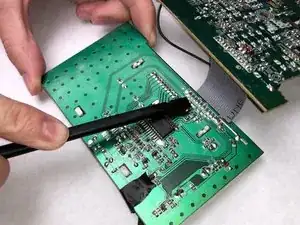

Нагрейте припой вокруг контактов паяльником, чтобы контакты можно было удалить и отсоединить экран. Используйте плоский предмет, чтобы помочь выдавить контакты.

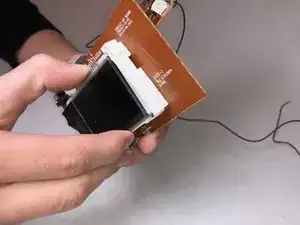

Поднимите экран вверх, следя за тем, чтобы не выпали плёнки под ним.

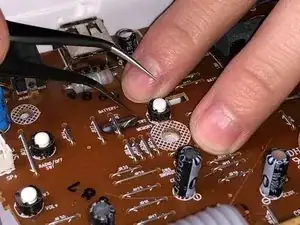

Определите, какую кнопку нужно заменить. На плате будут пометки, указывающие назначение каждой кнопки.

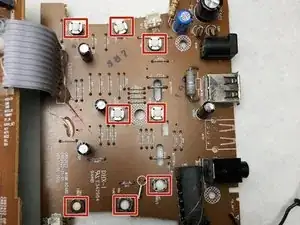

Переверните плату и найдите кнопку по кругам на плате.

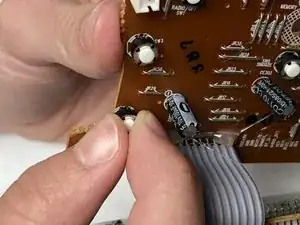

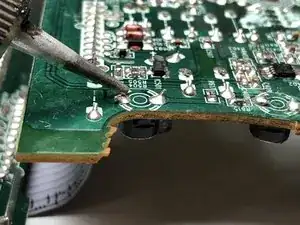

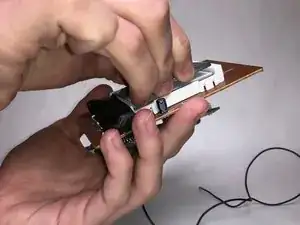

Отпаивайте 2 контакта кнопки и сожмите верхнюю часть кнопки с другой стороны, чтобы снять её.
