Повторное использование проекторной лампы Oregon Scientific BAR339DP

Электроника

Oregon Scientific — это отличный часы с проекцией и метеостанцией. К сожалению, проекционные цифры со временем перестали работать и начали исчезать.

Я попытался починить сегменты и перенастроить соединительную ленту, соединяющую ЖК-дисплей, используемый для проекции; починка не удалась, но в итоге я получил новую функциональность — метеостанцию, которая проецирует планету Марс на мой потолок.

Шаг 1

Вместо отображения часов/погоды на проекции вы увидите большой красный диск.

Это заменит существующую функциональность и, скорее всего, не подлежит отмене.

Продолжайте на свой страх и риск!

Шаг 2

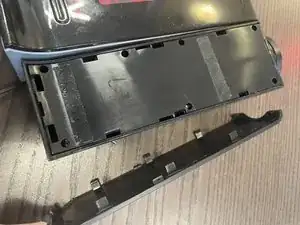

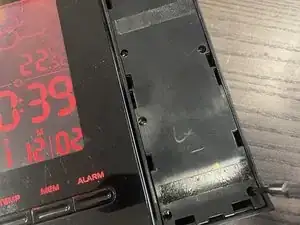

Аккуратно откройте переднюю крышку модуля проектора.

Открутите 6 винтов с помощью небольшой крестовой отвертки и снимите крышку.

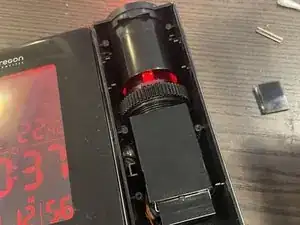

Потяните за проекционный узел, чтобы отсоединить его от корпуса. Верхняя часть, содержащая линзу, отсоединяется рукой, нижняя имеет 3 зажима и гайку, которая её фиксирует.

Шаг 3

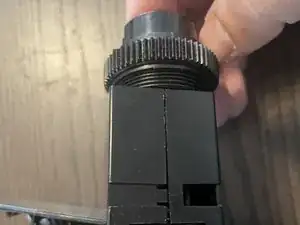

Используйте плоскую отвертку/лопатку, чтобы нажать на зажимы с обеих сторон узла, чтобы ослабить их.

Аккуратно нажмите на верхнюю пластиковую часть.

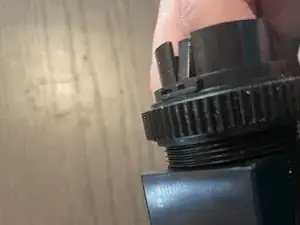

Открутите большую гайку.

Шаг 4

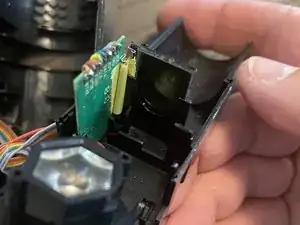

После того как вы разберете корпус проектора, вы сможете увидеть проекционную лампу, дисплей и плату, которая её питает.

У вас есть 2 варианта:

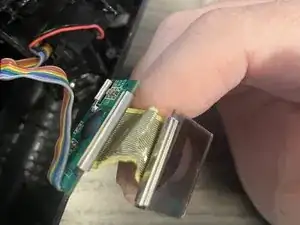

Попробуйте отсоединить соединительный гибкий кабель между дисплеем и платой и заменить его/починить, или очистить контакты с обоих концов. [Я пробовал это, но не успешно, так как провода оторвались из-за старости]

Уберите дисплей с места (с оставленным или снятым гибким кабелем) и позвольте проекционному свету проходить через линзу напрямую — таким образом вы получите большой круглый красный свет: Марс на вашей стене!

Шаг 5

Красный свет очень яркий, теперь пора собрать устройство в обратном порядке!

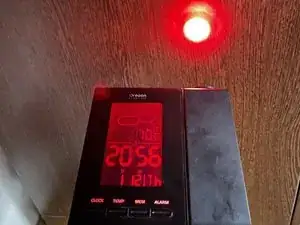

В случае, если вы решили снять ЖК-дисплей, вы должны получить проекцию, как показано на фотографии, сделанной в тем

Перевод руководства с ifixit.com
