Замена линзы Oregon Scientific RM318PA

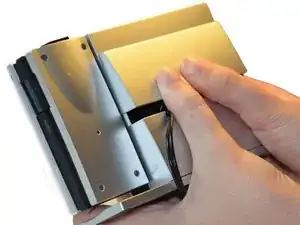

Держите часы так, чтобы экран был обращен от вас.

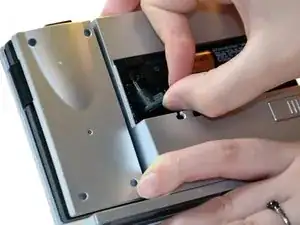

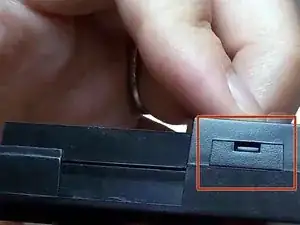

С помощью больших пальцев нажмите вверх на крышку батарейного отсека, чтобы снять.

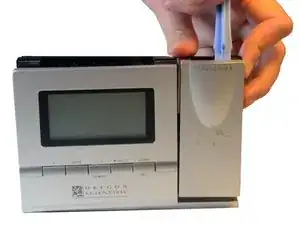

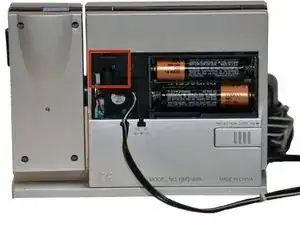

Другой рукой вытяните разъем адаптера переменного тока, чтобы удалить его.

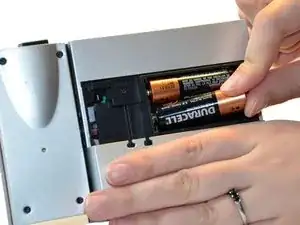

Удалите батареи, толкнув одну из батарей к пружине.

Поднимите батарею под углом. Повторите с второй батареей.

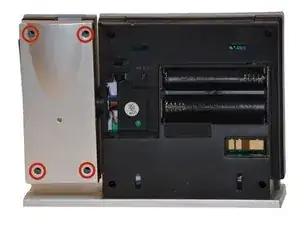

Используйте отвертку Phillips #00 для удаления четырех (4) винтов с задней стороны плеча проектора.

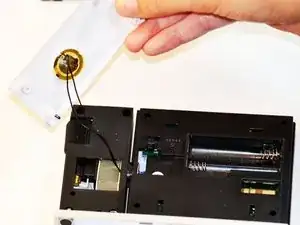

После удаления винтов поднимите заднюю часть и снимите с плеча проектора.

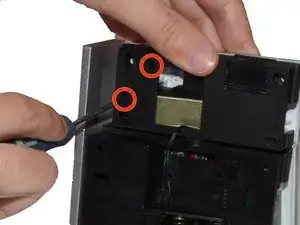

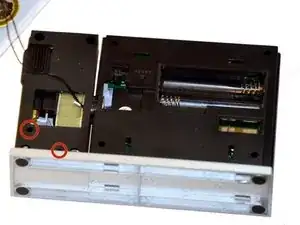

Используйте отвертку Phillips #00 для удаления двух (2) винтов с задней части плеча проектора.

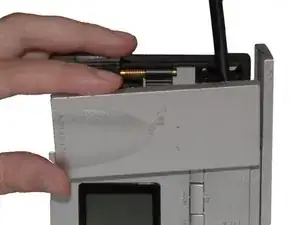

Используйте пластиковый инструмент для открытия, чтобы приоткрыть переднюю часть корпуса плеча проектора. Начните с верхней части плеча проектора.

Когда верхняя часть будет частично открыта, используйте лопатку, чтобы поддеть сбоку плеча проектора.

Поверните часы на бок. Соскользните колесо фокуса вперед большим пальцем.

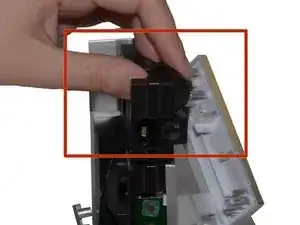

Компонент проекционной балки и колесо фокуса теперь должны быть свободны от плеча проектора.

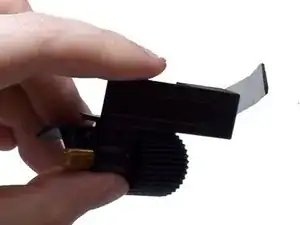

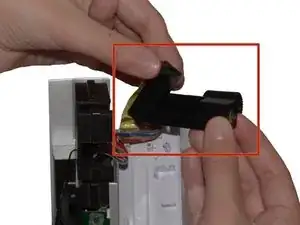

Держите компонент в одной руке и поднимите проекционную балку вверх и вдали от колеса фокуса.

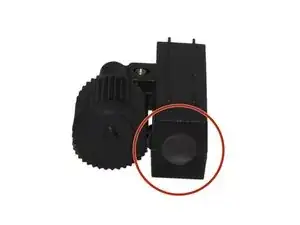

Линза прикреплена к ручке фокуса и теперь доступна для замены.

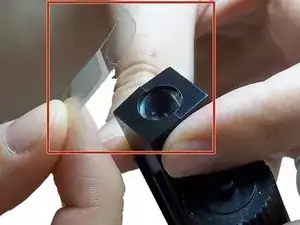

Приложите ленту к линзе для безопасного снятия и предотвращения травм.

Отсоедините ручку фокуса от внутреннего корпуса линзы, сняв винт с основания захвата ручки фокуса.

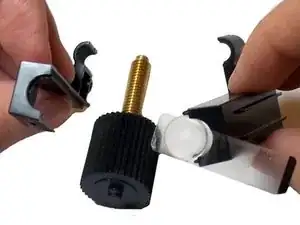

Разделите части корпуса, держащие ручку фокуса на месте, и удалите ручку.

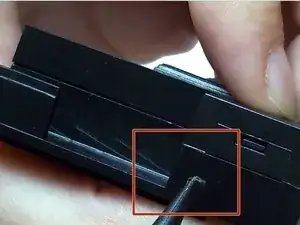

Вставьте лопатку в отверстие над петлей сбоку корпуса.

Сильно надавите, пока корпус не откроется.

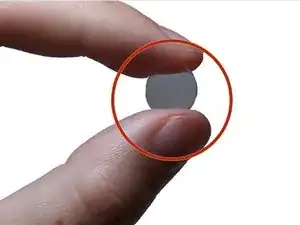

Разъедините корпус и осторожно выдвиньте линзу из кармана.

Обязательно замените на вогнутую линзу.
