Замена материнской платы RCA RP3715A
В этом руководстве объясняется, как заменить материнскую плату. Замена материнской платы должна рассматриваться как крайняя мера для восстановления работоспособности устройства. Установка новой материнской платы полностью обновит внутреннюю систему. Это должно устранить все известные неисправности, за исключением сгоревшего динамика или регулятора настройки.
Шаг 1

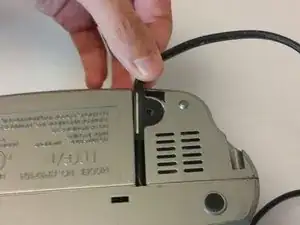

Выверните шесть винтов на задней панели устройства.
Красные винты — 10 мм, крестовая отвертка Phillips #1. Оранжевые винты — 13 мм, крестовая отвертка Phillips #1.
Три винта расположены на задней панели. Один винт находится внутри отсека для батареи.
Два винта находятся на задней панели в нижней левой и правой частях.
Шаг 2

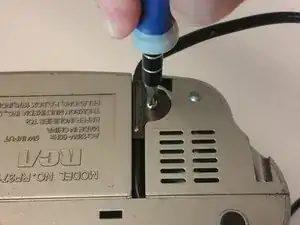

Удалите винт 10 мм, крестовая отвертка Phillips #1.
Затем снимите металлическое усиление.
Шаг 3

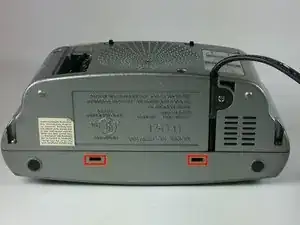

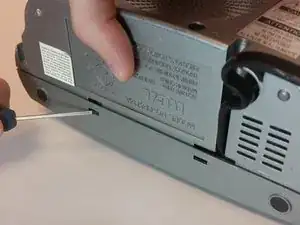

Используя плоскую отвертку, отожмите фиксирующие защёлки.
Шаг 4

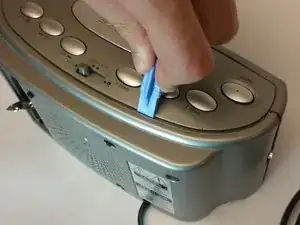

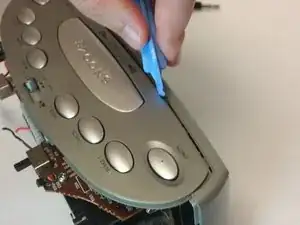

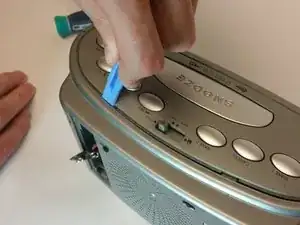

Подденьте защёлки лопаткой.
Начните с задней части устройства с верхней стороны.
Шаг 5

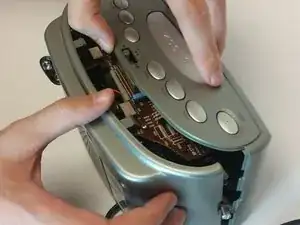

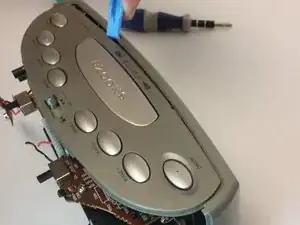

Подденьте обе защёлки, чтобы снять верхнюю часть корпуса часов.
Шаг 6

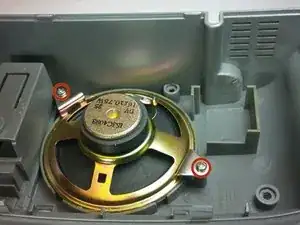

Снимите два винта 10 мм, крестовая отвертка Phillips #1. Также удалите две планки-усиления, удерживающие динамик на месте.
Шаг 7
Снимите два винта 10 мм, крестовая отвертка Phillips #1.
Шаг 8
Снимите серую панель с рамы.
Шаг 9

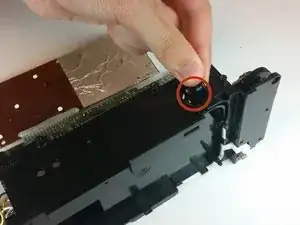

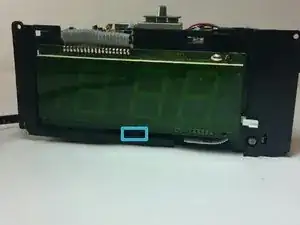

Две защёлки, показанные на изображении, помогут снять дисплей.

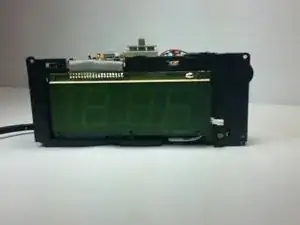

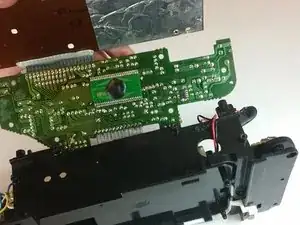

Снимите дисплей.
Шаг 10
asd
Шаг 11

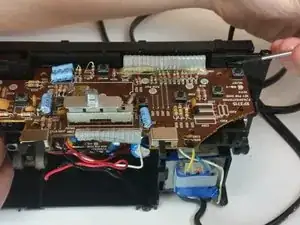

Выверните верхние пять винтов 10 мм, крестовая отвертка Phillips #1, удерживающих верхнюю часть материнской платы.
Шаг 12
Выверните пять винтов 10 мм, крестовая отвертка Phillips #1, удерживающих боковую часть материнской платы.
Шаг 13

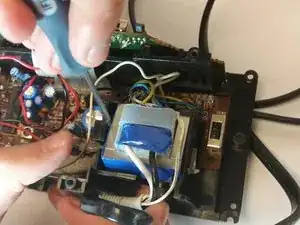

Снимите трансформатор, оттянув показанную фиксирующую защёлку назад.
Шаг 14
Проденьте клемму батареи через указанный проём.
Шаг 15

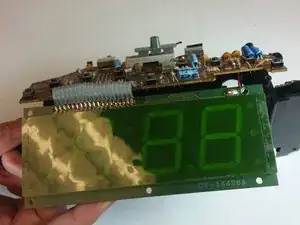

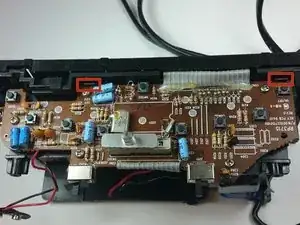

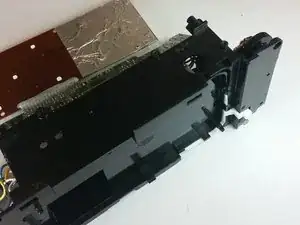

Сначала отпустите защёлку, выделенную на рисунке. Затем возьмите экран за нижнюю часть и поднимите вверх.
Шаг 16

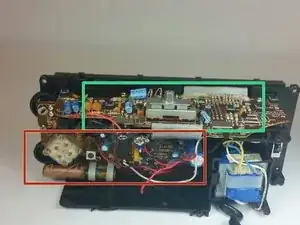

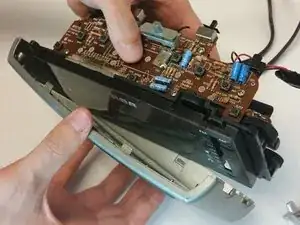

Извлеките материнскую плату из рамы, используя показанную схему.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
