Разборка тостера Tefal Thick N Thin 815032
Tefal Thick N Thin Toaster 815032 — винтажная модель, из‑за чего при поломке найти замену бывает трудно. С помощью этого руководства Вы узнаете, как правильно разобрать тостер, чтобы осмотреть, определить и заменить неисправные детали. Шаги в этом руководстве достаточно просты и требуют лишь отвертки и инструмента для открытия. По окончании руководства Вы получите доступ к схеме цепи тостера. Мы включили схему электрической цепи, чтобы показать, как это устроено.
Шаг 1

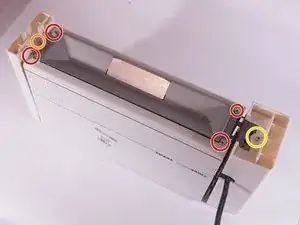

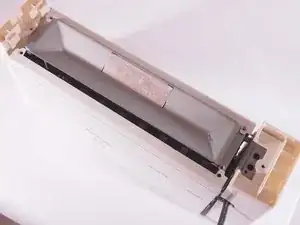

Переверните тостер нижней стороной вверх.
Удалите четыре винта 10 мм на дне тостера с помощью отвертки Torx TR9.
Удалите комбинированный винт с шлицем и головкой Torx 14 мм на противоположной стороне от рычага тостера с помощью отвертки Torx TR9.
Удалите комбинированный винт с шлицем и головкой Torx 11 мм рядом с рычагом тостера с помощью отвертки Torx TR9.
Шаг 2

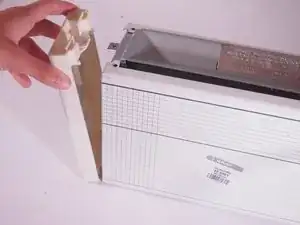

Снимите боковую панель тостера, на которой нет рычага.
Панель отщелкнется сама, так как Вы уже удалили удерживающий её винт.
Шаг 3

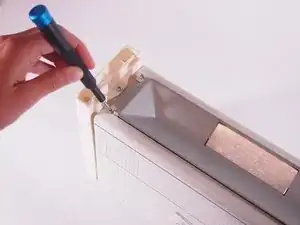

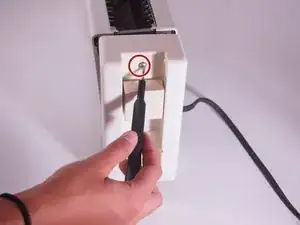

Удалите винт 10 мм в верхней части оставшейся боковой панели тостера с помощью отвертки Torx TR9.

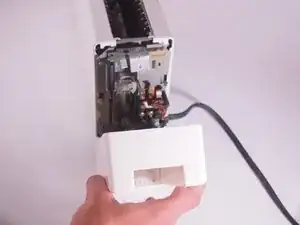

Эта панель также отщелкнется после удаления винта.
Рычаг тостера и направляющая нагрева снимутся простым тянущим движением.
Шаг 4

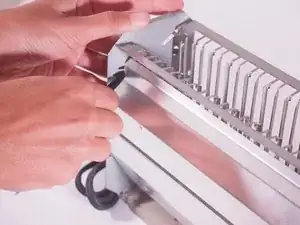

Используйте инструмент для вскрытия, чтобы отогнуть металлические защёлки в левых и правых углах передней и задней металлических панелей тостера.

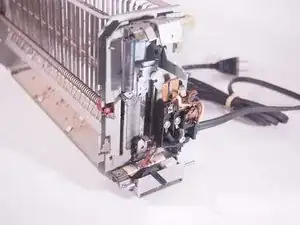

Снимите переднюю и заднюю панели тостера.
Шаг 5

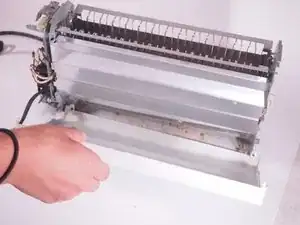

Отогните металлические защёлки на углах внутренних передней и задней нагревательных панелей с помощью инструмента для вскрытия.

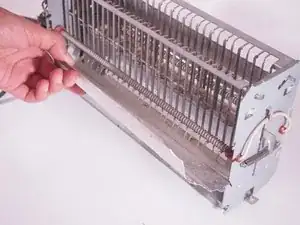

Снимите внутренние переднюю и заднюю нагревательные панели тостера.
Шаг 6

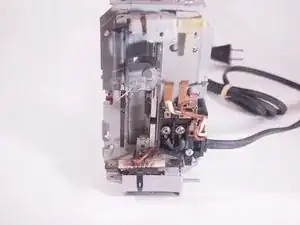

Теперь тостер полностью разобран!
Шаг 7

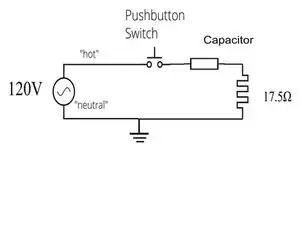

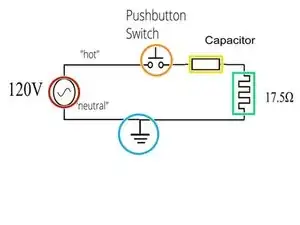

Мы включили схему, чтобы показать, как работает электрическая цепь внутри этого тостера.
Источник напряжения
Кнопочный выключатель
Конденсатор: отключает питание в цепи при достижении определённого напряжения.
Резистор (нагревательный элемент): резистор создаёт тепло и обеспечивает поджаривание хлеба.
Заземление
Шаг 8
Принцип работы: при нажатии рычага две медные полоски выдвигаются вперёд и входят в контакт с электромагнитом, замыкая простую цепь тостера.
Ток проходит через большой резистор, опоясывающий тостер, который постепенно нагревается и обеспечивает приготовление хлеба.
Конденсатор, подключённый в цепь, заряжается через резистор, и при достижении определённого напряжения прекращает протекание тока.
Пружина немедленно поднимает ломтики хлеба вверх.
В процессе рычаг поднимается и обрывает питание тостера.

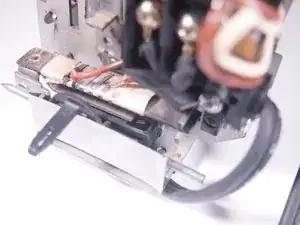

Регулятор степени зажаривания (под рычагом) использует биметаллическую пластину, которая нагревается при включённой цепи и, в зависимости от установленного положения, изгибается в течение определённого времени и в конечном счёте срабатывает, разрывая цепь электромагнита.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
