Замена электрического соединения Wolf Gourmet WGTR102S

С помощью лопатки отожмите резиновые накладки на дне каждой ножки тостера.

Снимите восемь винтов 8 мм с каждой ножки тостера, используя отвертку Tri-point Y1.

Снимите поддон для крошек, расположенный на дне тостера.

Удалите три винта 8 мм, используя отвертку Tri-point Y1.

Снимите два винта 8 мм на нижней части рычага слайдера, используя отвертку Tri-point Y1.

После удаления винтов отсоедините черный пластиковый кожух на нижней части рычага слайдера.

Удалите последний винт 8 мм в рычаге слайдера.

Рычаг теперь можно отвести от всего узла.

Снимите внешний кожух тостера, поднимая его строго вертикально вверх.

Медленно снимайте внешний кожух. Перед полным разделением кожуха и внутренних компонентов отсоедините провод заземления.

Отсоедините жгут проводов, который соединяет индикаторы и плату, разъединив два пластиковых разъема.

Снимите внешний кожух с устройства.

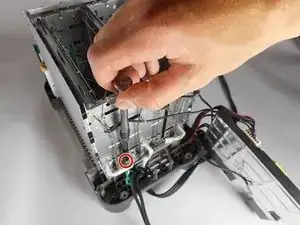

Отвинтите провод заземления, используя отвертку Tri-point Y1. Он закреплен винтом 8 мм.

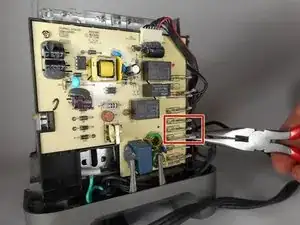

С помощью плоскогубцев разъедините три электрических разъема, изображенные на схеме.

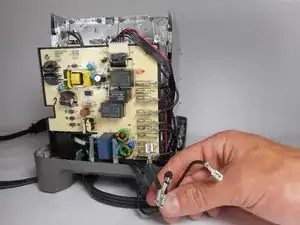

Замените электрические разъемы.
