Замена компонента освещения Wolf Gourmet WGTR102S

Если кнопки на вашем тостере не светятся, попробуйте заменить компонент освещения, следуя этому руководству.

Шаг 1

С помощью клина отожмите резиновые детали на дне каждой ножки тостера.

Снимите восемь винтов 8 мм на каждой ножке тостера с помощью отвертки Tri-point Y1.

Снимите контейнер для крошек, расположенный на дне тостера.

Удалите три винта 8 мм с помощью отвертки Tri-point Y1.

Снимите два винта 8 мм на нижней части рычага слайда с помощью отвертки Tri-point Y1.

После снятия винтов отсоедините черную пластиковую крышку на нижней части рычага слайда.

Снимите последний винт 8 мм в рычаге слайда.

Теперь рычаг можно отодвинуть от всего устройства.

Снимите внешний корпус тостера, поднимая его вверх.

Медленно снимайте внешний корпус. Отсоедините заземляющий провод перед полным разделением корпуса и внутренних компонентов.

Отсоедините жгут проводов, соединяющий лампы и плату, разъединив два пластиковых соединителя.

Снимите внешний корпус с устройства.

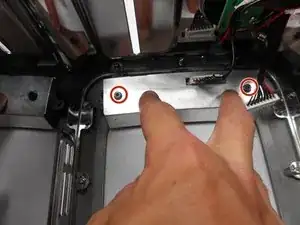

Удалите два винта 8 мм, крепящие компонент освещения, с помощью отвертки Tri-point Y1.

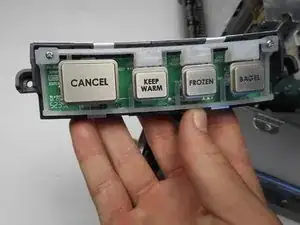

Снимите компонент освещения с устройства.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
