Замена светодиода статуса Apple TV 3-го поколения

Так как основание устройства прочно защелкнуто, вставьте два металлических лопатки, чтобы аккуратно освободить первые защелки.

Продолжайте освобождать последние пластиковые защелки руками, следя за тем, чтобы не сломать пластмассовые элементы, прикрепленные к основанию.

Используйте крестообразную отвертку, чтобы удалить 5 винтов, удерживающих металлический радиатор. На Rev A (A1469) вам понадобится отвертка T7.

Отключите разъем блока питания от платы с помощью лопатки.

Перед тем как полностью удалить блок питания, отвинтите винты T6 с каждой стороны разъема.

Теперь вы сможете снять блок питания с помощью лопатки.

Не тяните за провода, чтобы удалить блок питания. Разъем хрупкий.

Рейтинг блока питания составляет 3,4 В при 1,75 А, что идентично 5,95 ватта 2-го поколения Apple TV.

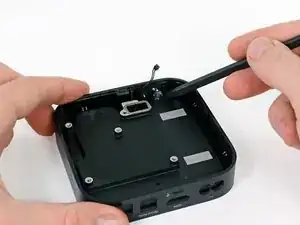

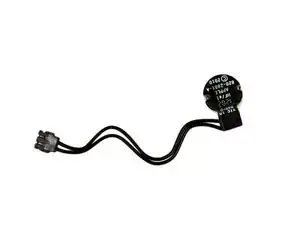

Последний оставшийся элемент в Apple TV – это светодиод статуса. Вы можете удалить эту деталь с помощью пластиковой лопатки.
