Замена блока питания Apple TV 4K

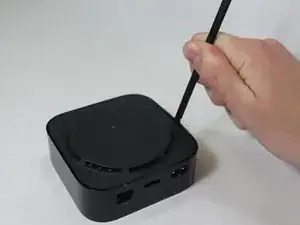

Используйте лопатку, чтобы поддеть нижнюю панель и снять её с корпуса. Она фиксируется защёлками изнутри, поэтому при открытии необходимо убедиться, что все защёлки отпущены.

Панель плотно прилегает к устройству, поэтому может потребоваться приложить некоторую силу, чтобы снять её.

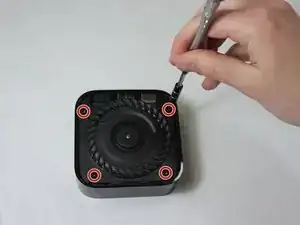

Удалите следующие винты с помощью отвертки Torx T6, удерживающие узел радиатора.

Четыре винта 10 мм

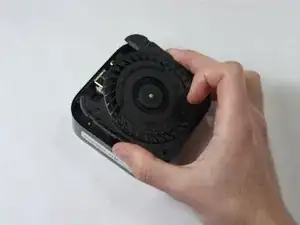

Поднимите и снимите узел радиатора с устройства.

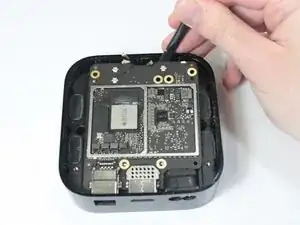

Используйте пластиковую лопатку, чтобы приподнять все три антенные разъёма и отсоединить их.

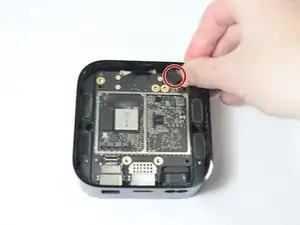

Снимите резиновую деталь с передней стороны устройства.

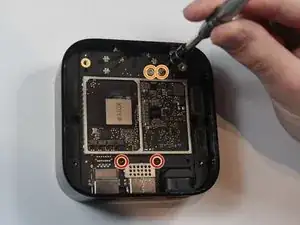

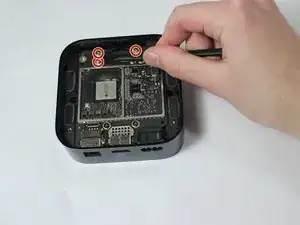

Отверткой Torx T7 отвинтите следующие винты, удерживающие плату логики на месте:

Два чёрных винта 3 мм

Два серебристых винта 4 мм

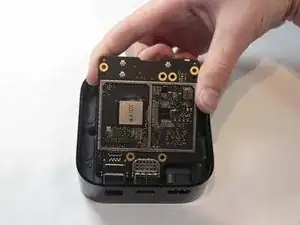

Используйте лопатку, чтобы приподнять плату логики. Постарайтесь поднимать её со стороны передней панели.

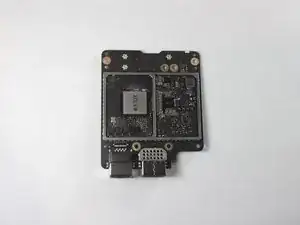

Снимите плату логики и отложите в сторону.

Отверткой Torx T7 снимите винты:

Пять винтов 5 мм

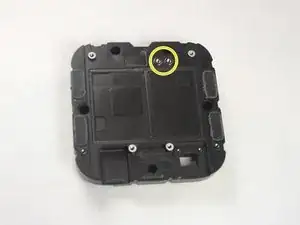

Осторожно переверните устройство, чтобы снять монтаж платы логики/держатель блока питания.

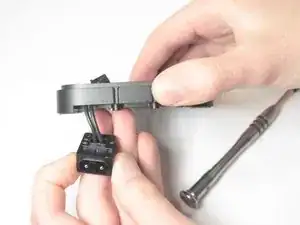

Отпустите защёлку, соединяющую разъём питания с блоком питания.

Проденьте провод через монтаж платы логики/держатель блока питания.

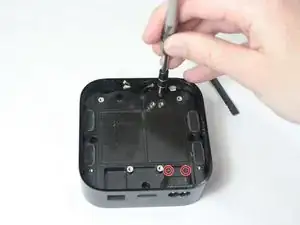

Используя отвертку Torx T7, отвинтите два серебристых винта.

Два серебристых винта 4 мм

Теперь часть разъёма питания на другой стороне освободится и выпадет.

Отверткой с битой Torx T7 удалите следующие винты:

Пять чёрных винтов 3 мм

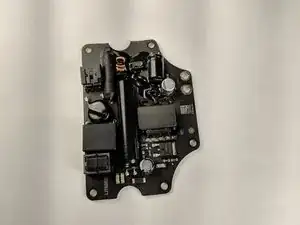

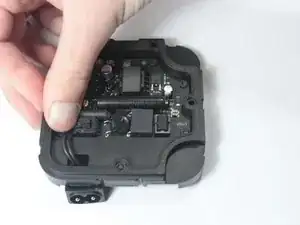

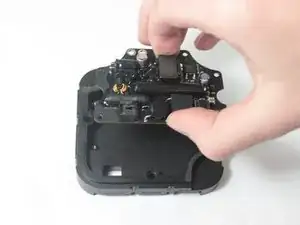

Поднимите блок питания из его крепления.

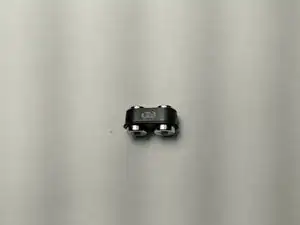

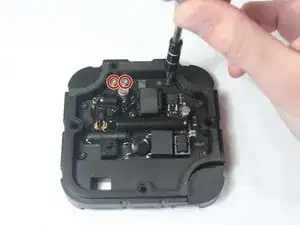

Используйте Torx T6, чтобы снять два винта, удерживающие разъём блока питания. Оттяните разъём питания от корпуса.

Два винта 3 мм
